CS-20、CS-25、CS-32型手摇泵适用于抽送燃油、润滑油、水等液体。具有体积小、重量轻、自吸性能好、安装使用方便等特点。季诚生产的CS活塞式手摇泵，设计合理、用料讲究、维修简单，重要的部件均经防腐蚀处理，因此是比较理想的船用泵。

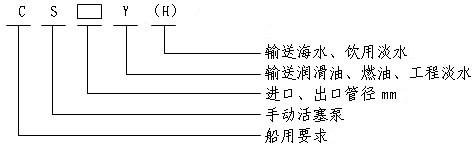

■ CS型手摇泵型号意义：
■ CS型手摇泵主要零部件材料：
|
另件名称 |
材 料 |
标 准 |
|
泵 体 |
ZL102 |
GB1173-74 |
|
盖 |
ZL102 |
GB1173-74 |
|
活 塞 |
ZL102 |
GB1173-74 |
|
水缸套 |
HT20-40 |
GB 976-67 |
|
阀 |
2cr13 |
GB1220-75 |
|
阀 座 |
H62 |
YB 553-71 |
|
轴 |
2cr13 |
GB1220-75 |
|
连杆机构 |
2cr13 |
GB1220-75 |
|
H型水缸套 |
H62 |
YB 553-71 |
CS型手摇泵性能参数：
|
型 号 |
CS-20型泵 |
CS-25型泵 |
CS-32型泵 |
|
流量m3/分 |
0.02m3/分 |
0.032m3/分 |
0.04m3/分 |
|
排出压力Mpa |
0.25mPa |
0.25mPa |
0.25mPa |
|
吸入真空高度m |
5m（水柱） |
5m（水柱） |
5m（水柱） |
|
活塞行程mm |
70mm |
70mm |
90mm |
|
往复次数次/分 |
50次/分 |
50次/分 |
50次/分 |
|
泵缸直径mm |
φ65 |
φ75 |
φ88mm |
|
手柄作用力kg |
≈18kg |
≈230N |
≈28kg |
|
进出水口径mm |
φ20mm |
φ25 |
φ32mm |
|
重量kg |
6kg/台 |
8.5kg/台 |
12kg/台 |

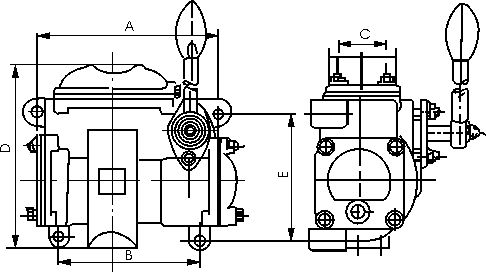

CS活塞式手摇泵安装尺寸图
|
型 号 |
CS-20 |
CS-25 |
CS-32 |
CS-38 |
|
A |
180 |
205 |
225 |
280 |
|
B |
152 |
180 |
200 |
245 |
|
C |
63 |
70 |
81 |
70 |
|
D |
213 |
220 |
249 |
260 |
|
E |
134 |
150 |
165 |
180 |
