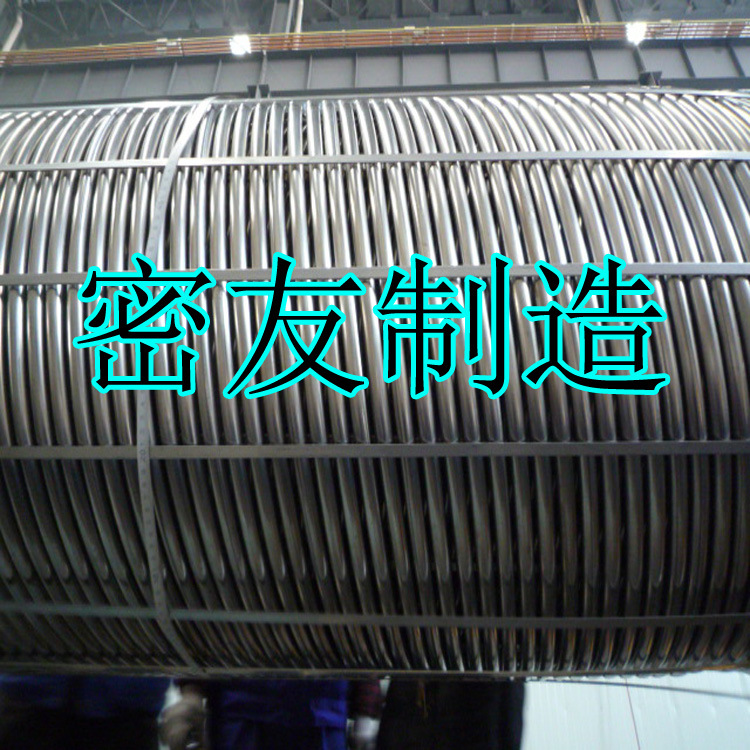

缠绕管式换热器由绕管芯体和壳体两部分组成，绕管芯体由中心筒，换热管，垫条   及管卡等组成。换热管紧密地绕在中心筒上,用平垫条及异形垫条分隔,保证管子之间的横向和纵向间距,垫条与管子之间用管卡固定连接,换热管与管板采用强度焊加贴胀的连接结构,中心筒在制造中起支承作用,因而要求有 定的强度和刚度，壳体由筒体和封头等组成。
    它应用于工程的主要优点有:
    1、换热器容易实现大型化。
    2、传热管的热膨胀可自行补偿。
    3、管内的操作压力高,


     4、可同时进行多种介质的传热。
     5、结构紧凑,单位容积具有较大的传热面积.对管径8-12mm的传热管,每立方米容积            的传热面积可达100-170m2。

MY螺旋缠绕管式换热器清洗分为高压水冲洗清洗和化学除垢清洗。

1-1、高压水冲洗

用水以与介质流动反方向冲洗，可冲洗出杂物，使用高压水冲洗管内时，水压不可超过1.6MPa，对致密的垢，此法不可取。在清洗时，严禁水枪口对准人。

1-2、化学除垢清洗

化学除垢清洗需要根据结垢的成分选择合适的清洗液，清洗时确保清洗液对换热管及工艺管线无侵蚀。对于钙镁离子引起的水垢主要采用酸洗方法。酸洗分重力法和强制循环法两类

1-2-1、重力法  将配制好的酸液，依靠重力徐徐灌入容器，缠绕管式冷凝器，直至灌满。这种方法的优点是简单，耗能少，但效果较差且酸洗时间长。

1-2-1、强制循环法  依靠酸泵使溶液（酸液温度40～60℃）强制通过换热器，并不断循环，其优点是可以使酸洗表面上的溶液浓度不断地得到更新，加速了清洗速度。

缠绕式换热器 双侧流速提高设计

1、螺旋缠绕弹性管束及合理的管间距、层间距，促使双侧介质在换热管束内部及外部，干燥用缠绕管式冷凝器，都沿缠绕管束形成切线动，并且有强烈的湍流效果。

2、液态介质设计流速可达5m/s，气体***流速可100m/s。

3、双侧介质流苏的提高及湍流程度的提高，可显著提高整体换热系数，高效缠绕管式冷凝器，可达到传统换热器的3-7倍。

4、设备体积小，浓缩用缠绕管式冷凝器，在提高流速条件下，阻力降仍可控制在较低水平。

      制药及食品饮料工业中，需要采用CIP设备对设备和管道进行常规性和周期性的清洗，以便清洗掉过程中产生的蛋白质等杂质，以防止出现生产过程的污染。

       清洗过程为清除表面残留的污物，控制微生物含量，需要采用化学品清洗。

       MY缠绕管式换热器在CIP系统中，可以实现酸液、碱液、清水的即时加热，节约蒸汽，实现在线清洗。
