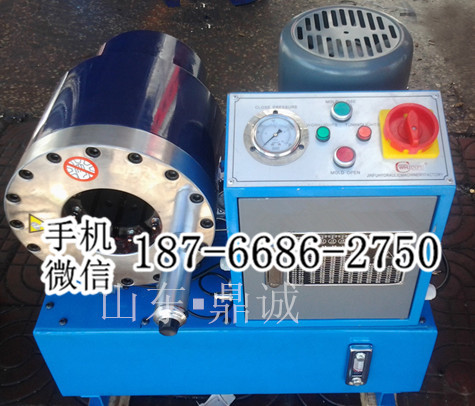

钢管压管扣压机 液压油管水管接头缩口机 扣管锁头机管端成型加工设备

压管机又叫锁管机，压扣机，扣管机，适用于各类机械高低压油管、气管、水管、电缆接头、汽车空调管、汽车动力转向管、机油管、汽车供油管、以及建筑配件、日用热水气管的扣压，广泛用于车辆、工程机械、液压机械、焊割设备等行业。该设备效率高，性能卓越，欢迎各地客户来电咨询

缩管机技术参数：

锁管范围：钢管75mm以下 壁厚1.5mm-6mm   (1.5mm以下需改装)

模具数量：3套钢管模具8个/套

（若压胶管机器自带10套模具）可根据你管子来自选模具

模具材质：钢 油箱容量：80L

电机:3KW                       电压：380V

组成：电机、油泵、电磁阀、电控磨块、缸头

标尺精度：0.02mm               系统压力：31.5Mpa

转速：1440r/min                油泵排量：10ml/rad

压管速度：10-15根/分钟         外形尺寸：670*430*820mm

自重：260KG

、压管机工作原理

油泵安装于油箱内浸泡在液压油里达到科学散热静音的设计目的，油泵在电机驱动下，输出液压油，推动扣压油缸内的柱塞运动，致使模座径向收缩，实现模具对胶管接头外套的挤压。当收缩量达到千分尺预定值时，挤压自动停止，电磁换向阀换向后，油缸内的柱塞反向运动，模具随之张开，扣压胶管完成。

二、压管机安装调试

搬运：压管机适宜采用叉车搬运，并以压管机底部受力，压管机严禁倒置。严禁搬抬压管机头及电机、电器箱部位。
安装：压管机需水平放置在稳固的地基上，并作接地处理。
注油：打开油箱盖，油箱中加入68#抗磨液压油到油位表2/3位置。
接电：将电源线接在压管机规定的电源上，启动电机观察转向，电机转向应与电机所标方向 致。如果电机转向和所标方向不 致，请调换其中两根电源线的位置。
千分尺：用于调节扣压胶管收缩量的大小，逆时针 圈多压进1mm，顺时针 圈少压进1mm。
压力调整：压管机系统 大压力为31.5Mpa，靠溢流阀调整，顺时针调整压力增大，逆时针调整压力减小（出厂时已调好，必要时可以自行调整）。
模具张开速度调整：模具张开速度的快慢，由分流阀控制，顺时针调整，张开速度加快，逆时针调整，张开速度减慢，但张开速度过快会使噪音增大， 佳值不大于10Mpa（出厂时已调好，必要时可以自行调整）。
三、扣压操作

1. 压管机初次使用时应空载扣压20~30次，观察各部位均正常后方可使用。
2. 压管机在冬季使用时应空载扣压20~30次，以使油温增高 些。
3. 按下张开按钮，模座张开后，根据所扣压胶管规格选用相应的模具安装在模座上，并调整千分尺刻度。
4. 把套好接头的胶管置于压管机头内适当位置，使得 次扣压全部长度。
5. 按下扣压按钮执行扣压操作，直至压管机头停止扣压自动张开模具为止。
6. 取出扣压好的胶管总成，用游标卡尺检测扣压后的接头外套外径尺寸，如与参数表不符应微调千分尺刻度，直到下 根胶管扣压符合要求为止。
四、压管机注意事项

1.扣压时要尽可能将接头置于模具中心，不要压在六角螺母上。
2.防止工具和其他异物进入压管机头内。
3.每次在工作完毕后必须使八块模座张开到 大程度，这样可使弹簧处于张开状态保养好弹簧，油缸也处于泄压状态延长油封的寿命。
五、压管机维护保养

1.油箱的液压油超过液压油厂商规定时效时应更换，或者目视油位表，如果液压油已氧化偏黑了 定要更换。
2.经常往模座移动面注射抗磨润滑油。
3.非压管机工作时间，请盖好防尘罩防止杂物进入模座内。
