电气和机械性能

行业标准:   IEC 61076-2-101

线材外被材料:  聚录乙烯（PVC）

连接器类型:  单头/双头带线

插头导向:  直头/弯头

适配线规:  22AWG/0.34mm2

连接器胶芯:  PVC + GF

外模/壳体:  PVC

适用电流:  4 A

连接器导体:  铜镀金

适用电压:  60V

适用温度:  -20°C ~ + 80°C

耦合螺丝/螺母:  铜镀镍

缘电阻:  ≥100 MΩ

密封方式:  O-型密封圈

导体电阻:  ≤5mΩ

屏蔽:  屏蔽型/非屏蔽

芯线连接方式:  焊接型

防护等 :  IP67

产品描述

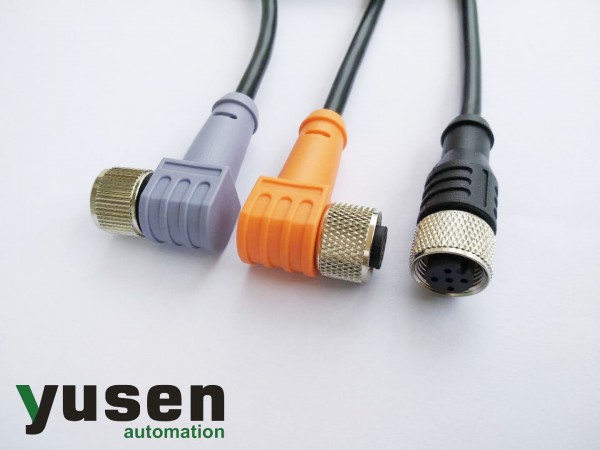

M12成型式带线连接器（插头）产品，在出厂前已经把连接器部件与电缆 起注塑成型为 体，我司常用线材为PUR或PVC外被材质电缆，根据产品的终端应用要求内部芯线 缘的选材我们常用的有PVC、SR-PVC、PP、PE几种，电路PIN位有3芯、4芯、5芯、6芯、8芯、12芯可选。配套对接的M12板端连接器（插座）有焊接电子线型与PCB板插针型，M12板端焊接型可按顾客预订要求焊接电子线及树脂灌胶封装。

● 提供PUR或PVC电缆材质
● 线端（成型式）可定制线材长度规格
● 工业防护等 IP 67
● 3芯、4芯、5芯、8芯、12芯可选
● 额定电压250V/60V/30V、额定电流4A/2A/1.5A
● 带防振松设计

产品应用

● 传感器、执行器、编码器、电机马达
● 工厂自动化过程控制
● 包装标签打印设备
● 工业仪器设备
● EMS电路板组件
● 工业安全光栅光幕
● 设备电池、半导体
● 现场总线: DeviceNet, CANopen, Profibus, Ethernet,
● 船舶电子NMEA 2000、轨道交通
● LED户外显示屏、户外LED照明

品质声明

● 螺丝螺母：黄铜C3604镀镍120μ", CNC车件；
● 公端子: 黄铜C5441镍底120μ"镀金 3μ"，实心车件；
● 适用温度: 动态：-20~ 80℃, 静态: -40 ~ 80℃；
● 防护等 : IP67，对插锁紧状态；
● 电缆摇摆测试: ≥3000 次, 摇摆角度±90°, 吊重 250g, 摇摆速度 40次每分钟, 转轴半径12.7mm；
● RoHS符合性材料。
