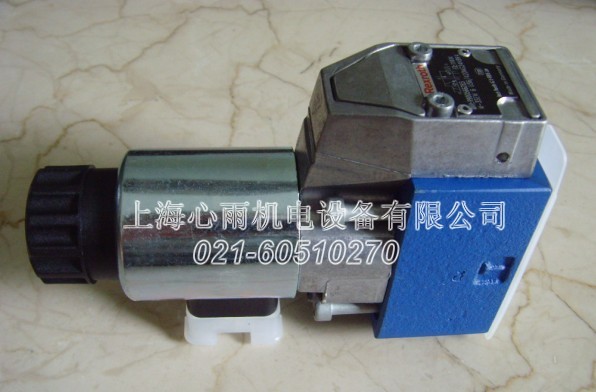

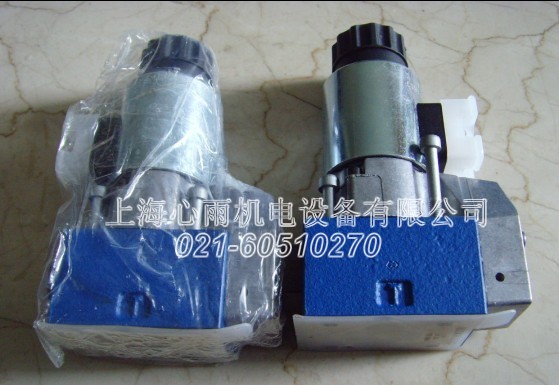

电磁球阀M-3SEW6U3X/420MG24N9K4  电磁球阀M-3SEW6U3X/420MG24N9K4

电磁球阀M-3SEW6U3X/420MG24N9K4  电磁球阀M-3SEW6U3X/420MG24N9K4

电磁球阀M-3SEW6U3X/420MG24N9K4  电磁球阀M-3SEW6U3X/420MG24N9K4

关键词：力士乐Rexroth球阀，力士乐电磁球阀，力士乐电磁方向座阀，力士乐Rexroth电磁球阀，博世力士乐rexroth电磁阀，力士乐电磁阀，力士乐电磁换向阀，博世力士乐流量阀，力士乐电磁阀，博世力士乐球阀，力士乐单向阀，力士乐溢流阀，力士乐Rexroth柱塞泵，力士乐Rexroth齿轮泵，力士乐Rexroth叶片泵，力士乐Rexroth压力继电器，力士乐Rexroth放大器，力士乐Rexroth液压元件、德国Rexroth力士乐方向座阀



力士乐Rexroth液压产品主要用于：水利工程、海事工程、冶金、塑料机械、通用机械、压机、钻孔机、叉车、推土机、起重机、装载机、混凝土泵、挖掘机、压路机、混凝土搅拌车、机床、通用自动化、印刷与纸张处理、食品包装、木工机械、橡胶、电子和半导体、汽车、纺织工业、轻工业、钢厂、采矿业、油田、石化、风能等。



力士乐Rexroth液压产品主要类目：液压元件：电液换向阀、电磁铁线圈、压力继电器、减压阀、溢流阀、电磁球阀、柱塞泵、齿轮泵、叶片泵、放大器、比例阀等。

上海心雨机电设备有限公司专业代理经销德国BOSCH-REXROTH博世力士乐液压元件: 柱塞泵A10VSO、电磁阀4WE、3WE、溢流阀DBW、节流阀Z2S、Z2F、叶片泵PV7、压力继电器HED、博世放大器 阀0811、0820 、齿轮泵0510、减压阀DR、ZDR、4WREE等特价产品，现货优势供应。本公司竭诚为您提供德国Rexroth力士乐M-.SED型方向座阀简介、特点、基本原理、技术参数、价格。诚信经营，报价快捷高效，价格优惠，品质保证，货期稳定，销售灵活，服务专业，诚心诚信！心雨信誉！是您不二的选择。欢迎广大客户来电咨询洽谈选购！

联系人: 田 生

商务QQ: 894330228

电话: 021-60510270

传真: 021-55032832

移动电话：15021186744(微信同步)

邮箱:894330228@qq.com

企业网址：http://www.021-888.com

地址：上海市嘉定区德富路1211号左岸香堤205室

邮编：201801



Rexroth力士乐M-.SED型方向座阀简介：

Rexroth力士乐直动式方向座阀，力士乐M-.SED型方向座阀是使用电磁起动的直动式方向座阀。它控制流体的启动，停止和方向，基本构成是外壳，线圈，阀座和以及闭合元件。手动应急操作允许不给线圈通电而操作阀。

Rexroth力士乐M-.SED型方向座阀特点：带电磁启动的直动式方向座阀；油口安装面符合 DIN 24340 结构形式 A（不带定位孔）；油口安装面符合ISO4401-03-02-0-05和NFPA T3.5.1 R2-2002 D03（带定位孔）；安全换向，也能够在压力下长期停机；带可拆卸线圈的湿式插脚直流电压线圈 （通过整流器可适用于交流电压）；电磁线圈可旋转 90°；更换线圈时，不必打开耐压密闭腔体；电气连接作为单个连接；带隐式手动应急操作，可选；感应式位置继电器（无触点）。

力士乐M-.SED型方向座阀基本原理（二位三通方向座阀）：

阀的初始位置（常开 "UK" 或常闭 "CK"）由弹簧（5）的放置位置确定。闭合元件（4）后面的腔体（3）连接到油口 P 并在油口 T处密封。因此，阀是根据起动力（线圈和弹簧）进行压力补偿的。

特殊的闭合元件（4）允许对油口 P，A 和 T 加压至 大工作压力（350 bar），而且允许流体沿两个方向流动（请参见符号）！在初始位置，闭合元件（4）由弹簧（5）压入阀座（11），在工作位置，由线圈（2）压入阀座（7）。流体被堵塞。在二位二通方向座阀上，回油口是内部堵塞的。

通过位于二位三通方向座阀下方称为 "Plus-1 板" 的叠加阀 板，可实现二位四通方向座阀的功能。

Plus-1 板的功能：初始位置：  不操作主阀。弹簧（5）将闭合元件（4）保持在阀座（11） 上。油口 P 被堵塞，油口 A 连接到油口 T。 条 导管路连 接 A 和 导阀芯（8）的较大区域，因而可卸载至油箱。通 过 P 施加的压力会将滚珠（9）推到阀座（10）上。从而允 许 P 连接到 B，并允许 A 连接到 T。

过渡机能：  操作主阀时，闭合元件（4）克服弹簧（5）移动并被压入阀 座（7）。此过程中，这将关闭油口 T，而将 P，A 和 B 短 暂连接在 起。 – 阀芯位置：  P 连接到 A。由于泵压力经由 A 作用在 导阀芯（8）的较大 区域上，滚珠（9）被压入阀座（12）。因此，B 连接到 T，P  连接到 A。Plus-1 板中的滚珠（9）具有 "正阀芯遮盖"。

注意！  使用单杆液压缸时为了防止过压，液压缸的环形区域必须连接 到 A。

力士乐Rexroth电磁球阀描述:

接口数: 有用接口数  3

产品类型  SED 换向座阀

带电磁铁操作（在油中切换） ;

通径:  6

流量 = 约 25 l/min

工作压力 = 350 bar

接口图按 din24 340 a 型，

iso 4401 和 cetop-rp 121 h

注意: 在 2 位 3 通换向座阀中，油口 b 为盲沉孔。

阀芯：CK 阀芯 ;

系列  1X 系列 10 至 19，

安装和连接尺寸不变 ;

工作压力：  350 bar ;

电磁铁 / 导阀  C 湿式电磁铁（在油中切换）带可拆卸线圈 ;

电压 : 直流电压 DC24 V ;

辅助操作装置  N9  配有隐蔽式

手动应急操作装置 （标准） ;

连接方式  k4  符合 din en 175301-803 规定的设备插头，没有线缆插座（单独订购） ;

M-3SED6型 和M-4SED6型

2位2通，2位3通和2位4通截止式电磁方向阀；

通径6,，3X系列， 高压力420/630 bar，

大流量25 L/min，

重量：2kg，2位2通方向提升阀1.5kg,，

2位3通方向提升阀1.5 kg,，

2位4通方向提升阀2.3 kg；

订货代码：不带电路图R900074683 ；带指示灯12….240VR900057292，带整流器12….240V R900313933，带指示灯和Z二 管保护电路24VR900310995；直动式电磁方向截止阀；

安装面按DIN 24340 A型，，不带定位销孔(标准型)；安装面按ISO4401和CETOP-RP121H，带定位销孔；

无泄漏，即使长期处于高压状态，仍然确保切换灵和，可更换线圈的湿式直流电磁铁，电磁铁线圈可转过90度，更换线圈时 无需打开耐压腔，独立电器连接，可选择带护罩的应急手动操作，电感应式限位开关，可选。



力士乐Rexroth液压产品现货部分：

1.力士乐Rexroth电磁球阀:

R900566273 M-3SEW6C3X/420MG24N9K4

R900566283 M-3SEW6U3X/420MG24N9K4

R900052621 M-3SED6UK1X/350CG24N9K4

R900052392 M-3SED6CK1X/350CG24N9K4

R900086685 M-3SED10CK1X/350CG24N9K4

R900051053 M-3SED10UK1X/350CG24N9K4

R900052621 M-3SED6UK1X/350CG24N9K4

R900052392 M-3SED6CK1X/350CG24N9K4

R900052621 M-3SED6UK13/350CG24N9K4

R900052392 M-3SED6CK13/350CG24N9K4

R900566279 M-3SEW6C3X/630MG24N9K4

R900566289 M-3SEW6U3X/630MG24N9K4

R900223863 M-3SED6CK1X/350CG205N9K4

R900075563 M-3SEW10U1X/420MG24N9K4

R900075565 M-3SEW10C1X/420MG24N9K4

R900566273 M-3SEW6C3X/420MG24N9K4

R900566283 M-3SEW6U3X/420MG24N9K4

上海心雨机电设备公司,专业代理经销德国博世Bosch-Rexroth力士乐电磁球阀、柱塞泵、齿轮泵、叶片泵、放大器、电液换向阀、电磁铁线圈、压力继电器、减压阀、溢流阀、比例阀方向控制阀、比例控制阀等液压元件，液压泵阀元件常年大量现货特价供应,欢迎广大客户来电来函咨询选购！
