铠装热电偶特点
热响应时间少，减小动态误差；
可弯曲安装使用；
测量范围大；
机械强度高，耐压性能好；
铠装热电偶工作原理
电 由两根不同导体材质组成。当测量端与参比端存在温差时，就会产生热电势，工作仪表便显示出热电势所对应的温度值。
铠装热电偶主要技术参数
产品执行标准
IEC584
IEC1515
GB/T16839-1997
JB/T5582-91
铠装热电偶测量范围及允差
|
型号 |
分度号
|
允差等
|
|||
|
I
|
II
|
||||
|
允差值
|
测温范围°C
|
允差值
|
测温范围°C
|
||
|
WRNK
|
K
|
±1.5°C
|
-40~+375
|
±2.5°C
|
-40~+333
|
|
±0.004ltl
|
375~1000
|
±0.0075ltl
|
333~1200
|
||
|
WRMK
|
N
|
±1.5°C
|
-40~+375
|
±2.5°C
|
-40~+333
|
|
±0.004ltl
|
375~1000
|
±0.0075ltl
|
333~1200
|
||
|
WREK
|
E
|
±1.5°C
|
-40~+375
|
±1.5°C
|
-40~+333
|
|
±0.004ltl
|
375~800
|
±0.004ltl
|
333~900
|
||
|
WRFK
|
J
|
±1.5°C
|
-40~+375
|
±1.5°C
|
-40~+333
|
|
±0.004ltl
|
375~750
|
±0.004ltl
|
333~750
|
||
|
WRCK
|
T
|
±1.5°C
|
-40~+125
|
±1°C
|
-40~+133
|
|
±0.004ltl
|
125~350
|
±0.0075ltl
|
133~1000
|
||
|
WRPK
|
S
|
±1°C
|
0~+1100
|
±2.5°C
|
0~600
|
|
±[0.003(t-1100)]
|
1100~1600
|
±0.0025ltl
|
600~1600
|
||
常温 缘电阻
铠装热电偶在环境温度为20±15°C，相对湿度不大于80%试验电压为500±50V（直流）电 与外套管之间的 缘电阻>1000MΩ。即1m长的试样的 缘电阻为1000MΩ；10m长的试样的 缘电阻为100MΩ；
偶丝直径及材料
|
偶丝形式 |
单支式
|
双支式
|
|
|
套管直径
|
Ф2Ф3 Ф4 Ф5 Ф6 Ф8
|
Ф3Ф4 Ф5 Ф6 Ф8
|
|
|
套管材质
|
E﹑J﹑T
|
1Cr18Ni9Ti
|
1Cr18Ni9Ti
|
|
K﹑N
|
1Cr18Ni9Ti GH3030
|
1Cr18Ni9Ti GH3030
|
|
|
S
|
GH3039
|
GH3039
|
|

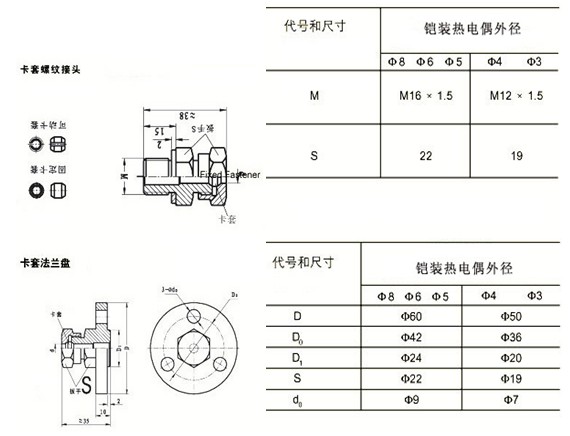

铠装热电偶安装固定形式

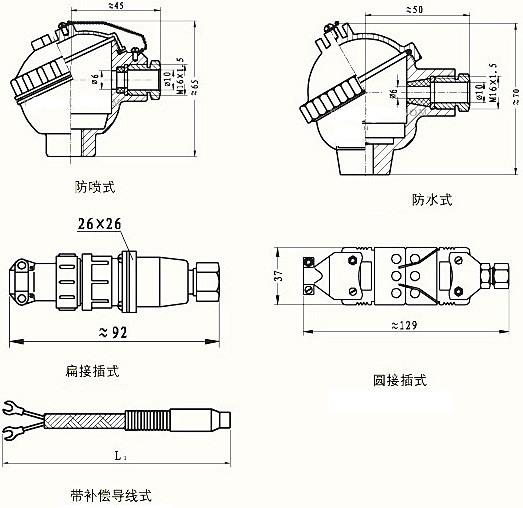

铠装热电偶接线盒形式
铠装热电偶推荐使用温度
|
品 种 |
套管材料
|
外 径
|
使用温度（°Ｃ）
|
|
|
长期使用
|
短期使用
|
|||
|
镍铬-镍硅
|
1Cr18Ni9Ti
|
2.0
|
600
|
700
|
|
3.0，4.0，5.0，6.0，8.0
|
800
|
900
|
||
|
GH3030
|
2.0，3.0
|
800
|
900
|
|
|
4.0，5.0
|
900
|
1000
|
||
|
6.0，8.0
|
1000
|
1100
|
||
|
镍铬硅-镍硅
|
1Cr18Ni9Ti
|
2.0
|
600
|
700
|
|
3.0,4.0,5.0,6.0,8.0
|
800
|
900
|
||
|
GH3030
|
2.0,3.0
|
900
|
1000
|
|
|
4.0,5.0
|
1000
|
1100
|
||
|
6.0,8.0
|
1100
|
1200
|
||
|
GH3039
|
2.0,3.0,4.0
|
1000
|
1100
|
|
|
5.0,6.0,8.0
|
1100
|
1200
|
||
|
镍铬-铜镍
|
1Cr18Ni9Ti
|
2.0
|
500
|
600
|
|
3.0,4.0,5.0
|
600
|
700
|
||
|
6.0,8.0
|
700
|
800
|
||
|
铁-铜镍
|
1Cr18Ni9Ti
|
2.0
|
400
|
500
|
|
3.0,4.0,5.0
|
500
|
600
|
||
|
6.0,8.0
|
600
|
750
|
||
|
铜-铜镍
|
1Cr18Ni9Ti
|
2.0,3.0,4.0,5.0
|
250
|
300
|
|
6.0,8.0
|
300
|
350
|
||
|
铂铑10-铂
|
GH3039
|
2.0,3.0,4.0
|
1000
|
1100
|
|
5.0,6.0,8.0
|
1100
|
1200
|
||
铠装热电偶型号命名方法
|
型号 |
说明
|
|||||||||
|
W
|
|
温度仪表
|
||||||||
|
|
R
|
|
热电偶
|
|||||||
|
|
P
|
感温元件材料
|
P铂铑10-铂
|
|||||||
|
|
M
|
镍铬硅—镍硅
|
||||||||
|
|
N
|
镍铬—镍硅
|
||||||||
|
|
E
|
镍铬—铜镍
|
||||||||
|
|
C
|
铜—铜镍
|
||||||||
|
|
F
|
铁—铜镍
|
||||||||
|
|
K
|
|
铠装式
|
|||||||
|
|
无
|
偶丝对数
|
单支
|
|||||||
|
|
2
|
双支
|
||||||||
|
|
1
|
安装
固定
形式
|
无固定装置
|
|||||||
|
|
2
|
固定卡套螺纹
|
||||||||
|
|
3
|
活动卡套螺纹
|
||||||||
|
|
4
|
固定卡套法兰
|
||||||||
|
|
5
|
活动卡套法兰
|
||||||||
|
|
2
|
接线盒形式
|
防喷式
|
|||||||
|
|
3
|
防水式
|
||||||||
|
|
6
|
圆接插式
|
||||||||
|
|
7
|
扁接插式
|
||||||||
|
|
8
|
手柄式
|
||||||||
|
|
9
|
补偿导线式
|
||||||||
|
|
1
|
工作端形式
|
缘式
|
|||||||
|
4
|
M
|
附加装
置形式
|
接触块式
|
|||||||
|
|
G
|
包箍式
|
||||||||
铠装热电偶WZPK2-236G型号示例
