PLC控制系统的故障诊断方法
PLC控制系统故障的宏观诊断
故障的宏观诊断就是根据经验,参照发生故障的环境和现象来确定故障的部位和原因。PLC控制系统的故障宏观诊断方法如下:
■是否为使用不当引起的故障,如属于这类故障,则根据使用情况可初步判断出故障类型、发生部位。常见的使用不当包括供电电源故障、端子接线故障、模板安装故障、现场操作故障等。
■如果不是使用故障,则可能是偶然性故障或系统运行时间较长所引发的故障。对于这类故障可按PLC的故障分布,依次检查、判断故障。 检查与实际过程相连的传感器、检测开关、执行机构和负载是否有故障:然后检查PLC的I/O模板是否有故障: 后检查PLC的CPU是否有故障。
■在检查PLC本身故障时,可参考PLC的CPU模板和电源模板上的指示灯。
■采取上述步骤还检查不出故障部位和原因,则可能是系统设计错误,此时要重新检查系统设计,包括硬件设计和软件设计。
★ 公司名:厦门兴锐嘉进出口有限公司
★ 联系人:刘工
★ 电话:0592-2350643/15359254348
★ 传真:0592-5580710
★ 业务QQ:923584346,1903454598
★ Email:1903454598@qq.com
主营:FOXBORO,AB、ABB、Scheneider、Siemens、FANUC,安川,GE
PLC控制系统的故障自诊断
故障自诊断是系统可维修性设计的重要方面,是提高系统可靠性必须考虑的重要问题。自诊断主要采用软件方法判断故障部分和原因。不同控制系统自诊断的内容不同。PLC有很强的自诊断能力,当PLC出现自身故障或外围设备故障,都可用PLC上具有的诊断指示功能的发光二 管的亮、灭来查找。
总体诊断

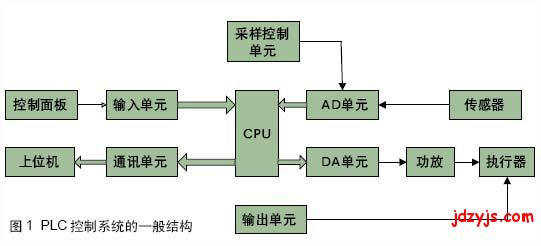

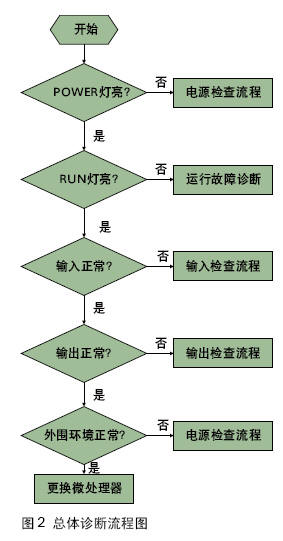

根据总体检查流程图找出故障点的大方向,逐渐细化,以找出具体故障,如图2所示。
电源故障诊断
电源灯不亮,需对供电系统进行诊断.如果电源灯不亮, 检查是否有电,如果有电,则下 步就检查电源电压是否合适,不合适就调整电压,若电源电压合适,则下 步就是检查熔丝是否烧坏,如果烧坏就更换熔丝检查电源,如果没有烧坏,下 步就是检查接线是否有误,若接线无误,则应更换电源部件.
