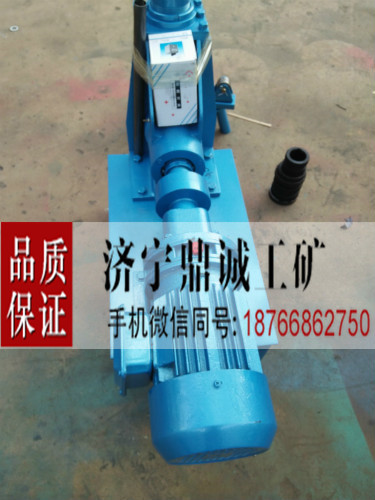

滚槽机是在使用沟槽接头作为管道连接件时,对管子进行预处理的专用工具。本机器可适用于76-219管径的镀锌钢管、无缝钢管、不锈钢管、衬塑复合管的滚槽加工。
工作原理:利用转动的凹滚轮带动管子转动,凸滚轮在油缸的作用下缓缓向管子加压,从而形成所需的凹槽,以备安装时使用。可用于消防、自来水、矿井等管道的安装。
结构:该机壳用HT250铸铁制造,主轴为40Cr调质后制作,前端为双斜滚柱轴承,动力为1.5千瓦/1.1千瓦/0.75千瓦电机,结构合理,经久耐用。
技术参数:
功率:1.1 KW / 0.75KW
转速:20r/min,
电压:380V 50Hz
额定压力:20Mpa
φ76~φ325型(带φ76~φ89mm、φ114~φ165mm、φ219~φ325mm三套压轮)
φ76~φ219型(带φ76~φ89mm、φ114~φ165mm、φ219mm三套压轮)
φ50~φ165型(带φ50~φ89mm、φ114~φ165mm两套压轮)
φ32~φ89型
三、故障排除
1.压管后管子密封面呈喇叭状或开裂有三方面原因:
A、工作间隙大,可设法调整。
B、下滚轮装错,可按规定更换下滚轮。
C、管子硬度过高。
2.滚轮下行时不到位且不行走,压杆压下时有弹性有三个原因:
A、油量不足,可加入32号机油或摩托车机油。
B、油路中进入气体,可松开单向阀和放油螺丝,循环压油排除气体。注意: 要在手动阀体压下时紧好放油螺丝。
C、单向阀密封不严,原因是油太脏,需油路清洗,过程如下:
(1)断开电源
(2)松开单向阀,卸下注油螺丝加入汽油,拧紧放油螺丝,用压杆循环压油。
(3)将汽油从单向阀孔内压出,注入液压油,放气即可。
四、注意事项
1.随时检查电机、减速机声音是否正常,每10天注油 次。
2.检查U型架是否松动。
3.油路清洗,务必断开电源。
4.滚轮轴内每天加注 次黄油。
五、压槽时管子向外跑偏排除法
1.可抬高三角托架的高度,让后端高于前端。
