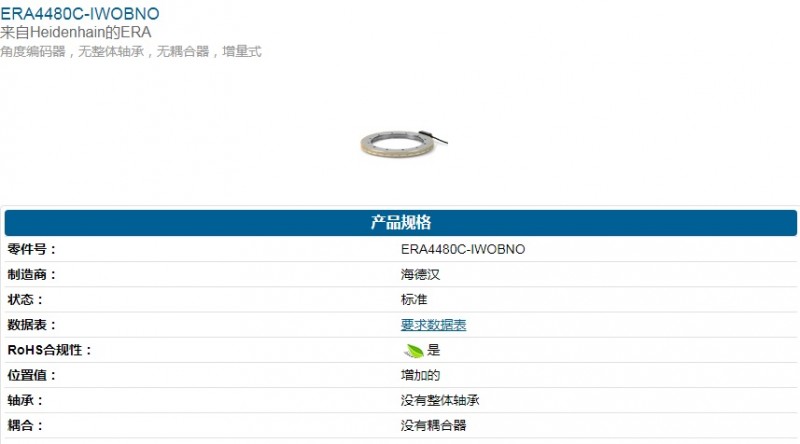

HEIDENHAIN编码器ERA4480C
ERA4800增量模块化角度编码器，
海德汉公司的角度编码器精度高，可达角 秒 甚至更高。角度编码器应用于机床回 转工作台、机床摆动铣
头、分度装置、高 精度角度测量工作台、角度计量、天线和 天文望远镜等精密设备上。
线数通常为9000至180 000线
精度从±5"至±0.4"
小测量步距可达0.000 01°或0.036"（增量式）或29 bit，即每圈约
53 600万个位置（ 对式）
RCN，RON，RPN系列角度编码器 带内置轴承和定子联轴器
由于带内置轴承和定子联轴器的 RCN、RON和RPN系列角度编码器的静态 和动态精度高，它们是回转工作台
和摆动 轴等高精度应用的理想选择。测量基准是 DIADUR光栅的圆光栅码盘—RPN为相位光 栅。采用定子联
轴器的编码器精度已包括 联轴器产生的误差。如果是分离式联轴器 的角度编码器，在计算系统精度时必须
考 虑连接误差。
RCN 2000、 RCN 5000和RCN 8000系列 角度编码器特点：
高质量扫描， 对信号刻轨（序列编码
结构）的大面积扫描并带增量信号刻轨 （单场扫描且光学过滤）
安装公差大，因为定子联轴器抗扭刚性 大和轴密封性能好
可快速分离的插入式电缆
扫描和信号处理电子电路允许的供电范
围大并有监测和诊断功能
HEIDENHAIN编码器ERA4480C
ERO，ERA系列角度编码器 无内置轴承
海德汉公司实心圆光栅码盘的ERO和ERA 系列角度编码器没有内置轴承。设计用在 机床零件或部件中。
系统精度取决于圆光栅码盘与驱动轴轴承 间的同轴度以及径向跳动和轴向跳动。
ERO系列角度编码器的带轮毂玻璃圆光栅 码盘为基体。ERO系列角度编码器的主要 特点是重量轻和结构紧凑
。主要用于计量 设备、小型回转工作台、高精度及高动态 性能驱动应用。
ERA系列角度编码器为高强度的钢带光栅 鼓，适用于高轴速应用， 高转速10 000 rpm
主要用于高速主轴
，回转工作台和 摆动轴。
HEIDENHAIN编码器ERA4480C
HEIDENHAIN角度编码器安装方式
内置轴承和定子联轴器的角度编码器和旋 转编码器，其圆光栅码盘直接与被测轴相 连。读数头通过滚珠轴
承安装在轴上，并 由定子联轴器支撑。因此，联轴器必须只 吸收轴承摩擦导致的扭矩，尤其是轴进行 角
加速期间。因此，这些角度编码器具有 出色的动态性能。由于定子联轴器，系统 精度中包括联轴器误差。
定子联轴器的其它优点还有：
安装简单
总长度短
联轴器固有频率高
可使用空心轴
内置轴承角度编码器和旋转编码器用分离 式联轴器连接，用于实心轴。这种推荐的 连接被测轴方式能补偿
径向和轴向误差。 分离式联轴器的角度编码器支持的轴转速 更高。
无内置轴承角度编码器和旋转编码器工作 时没有摩擦。组装时需相互调整两个部件 —读数头与圆光栅码盘
、光栅鼓或钢带光 栅尺。优点：
? 所需空间小
? 大直径空心轴
? 允许高轴速
? 无附加启动扭矩
HEIDENHAIN编码器ERA4480C系列及其他型号
HEIDENHAIN-3476 电缆 ID:517375-04
HEIDENHAIN-3477 备件 605352-37
HEIDENHAIN-3478 备件 354319-06
HEIDENHAIN-3479 备件 348225-29
HEIDENHAIN-3480 备件 358698-69
HEIDENHAIN-3481 ERN 1130 1024 01L70-GF
HEIDENHAIN-3482 备件 0020-8079
HEIDENHAIN-3483 备件 0020-9084
HEIDENHAIN-3484 备件 512134-01
HEIDENHAIN-3485 ERN1120 1024 87S15-HC
HEIDENHAIN-3486 LS629 ML=420
HEIDENHAIN-3487 LS629 ML=370mm
HEIDENHAIN-3488 读数头 LB382 315420-03L
HEIDENHAIN-3489 ECN 113 2048 27S17-58
HEIDENHAIN-3490 ROQ425-SSI(ID:631703-01)
HEIDENHAIN-3491 位置传感器 LS186-ML-240mm-KI
AE LB382 ID：315420-03
AE LB326 ID： 255337-15
AE LS176 ID：326797-08 326797-13
AE LS603C ID： 326799-02 315087-02
AE LS704 ID：253329-02
AE LC481 ID：327671-01 337452-01 384978-01 热销
AE ERO1324 ID：345333-04
LS476,620mm,329988-2Y；
ERN1381 2048 Id.Nr:385489-56 ；
MT12W Id.:231011-03 ；
LS187C ML=740mm+3m KF（替代LS186C ML=740mm） ；
LS187C ML=1540mm+3m KF（替代LS186C ML=1540mm）； 热销
LS187C ML=940mm+3m KF（替代LS186C ML=940mm） ；
LB382/8040mm:315421-25,315423-03,315423-06,315420-03；
LB382/7040:315421-20,315423-01,315423-03,315423-06,315420-03； 热销
RCN729 Id-Nr.:529717-01 ；
ROD 280 18000Imp,Id.-Nr.:512132-31 ；
MT 12 Id.-Nr.:243602-06；
HEIDENHAIN编码器ERA4480C
LC182 20μm Id:368604-03；
LS487.ID.572250-15；
LS187.ID.526971-13；
EXE101.ID.536397-06； 热销
MT12W ,Id-Nr:231011-03 ；
ROD 486 5000imp Id.Nr.:376886-0B ；
EQN 425 512impulse ID.Nr.：631715-10 ；
LS 186 1040mm ID.Nr.：336960-46 ；
LS 703 1540mm 336976-19；
AE LS703 ID：326799-05 ；
3m 310573-03；
ROD436 1024 ID：376836-20 ；
ROD426/720 376846-LZ ；
336960-46 LS 186 1040 ；
315421-18 LB 302 6640mm；
315420-03 AELB 382C ；
AELS487C,Id.:348427-02（594875-01） ；
AELB301,Id.:284931-01；
AELS477, Id-Nr.350407-26；
LB382 ML=3040mm,±5um,Id.:315416-14, 3m cable ；
ERN 1387,2048,Id.:385487-51 ；
ERN1381 2048,Id.:385489-56 ；
MT12W Id.Nr:231011-03；
ERN1381.020-2048 Id.Nr.385489-56 ；
LB382 ML1040mm ID-Nr.:315416-04；
AE LB 382,ID:315420-03 ；
AE LB 301,ID:284931-01 ；
LS 486C,1020MM,ID:329993-28；
LS 486C,820MM,ID:329993-24 ；
EQN13252048 Id.538234-51；
MT12W,12MM Id.231011-03；
LS187C,940MM,Id.526974-09（LS186C,940MM）3M,KF,Id.360645-03 ；
LS187C,1540MM,Id.526974-15（LS186C,1540MM）3M,KF,Id.360645-03 ；
MT12W,Id.231011-03 ；
EQN 425 ID.631713-01 ；
20mID.Nr.:309778-20 ；
25mID.Nr.:309778-25 ；
ROQ 425 ID.Nr.:326172-01；
3mID.Nr.:323897-03 ；
ERN 430 ID.Nr.:385438-26；
25mID.Nr.:309777-25 ；
ROC 413 ID.Nr.:631695-08；
ROD 486 2048imp Id.Nr.:376886-31 ；
AELB.382C ID.NR:315420-04；
EQN 425.512 IMPULSE ID.NR:631713-01 ；
EQN 425 2048 2MPULSE ID.NR:605381-01 ；
EQN 1325 2048 INPULSE ID.NR:655251-51
AELS187 Id.: 387 532-03 ；
LS187 ML=1040MM Id.:527 389-10ａnd Id.:360645-03 ；
LS187 ML=1740MM Id.:527 389-17ａnd Id.:360645-03 ；
IBV101 Id.:536 398-01 ；
LB 382 Id.:315 420-03 ；
LB 302 ML=6640MM Id.:316 530-74；
LB 302 ML=7040MM Id.:316 530-78；
EQN 1325 ,2048,ID。：538234-51 ；
ROD436,1024 ID:317393-55 ；
AE LS486 ID：310727-50
AE ERM280 ID：393692-11 393000-04 393000-02
AE LB382C ID：315420-04
AE LIDA47-LIDA475 ID：636872- 636011- 636872-08 热销
AE LB301C ID： 284931-03
AE LB302 ID： 315420-01 315420-02
AE LC182 ID：368604-03
AE LS186C ID：326797-04
ERN 1381,2048 ID:313453-06 ；
538727-55 ERN 1381,1024；
385489-56 ERN 1381 2048；
EXE101,Id.:536397-06 ；
IBV606,Id.:331918-13 ；
LS487C,1020mm,Id.:572248-17 ；
LS487C,1440mm,Id.:572248-21 ；
AELS487C,Id.:594875-01 ；
ERN430,1024,Id.:385438-12；
MT12W ,Id.:231011-03 ；
AE LB382C Id-Nr.:315420-04 ；
3mKF Id-Nr.:310128-03；
ERN1387.020-2048 Id-Nr.:385487-03；
ERN1381.001-2048 Id-Nr.:385489-56；
AE LB326,Id.:255337-15 ；
ROD1080 3600,Id.:322802-33（534904-33）；
