洞门橡胶帘布板、折页压板施工

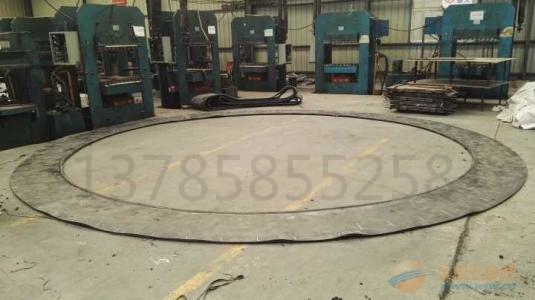

1、洞门采用橡胶帘布、折页压板、B环板用螺栓按照 定顺序固定在洞门钢环上的方式进行密封,在盾构通过处采用折叶压板进行密封。始发洞门预埋钢环直径6700mm,预留螺栓孔处直径660mm。橡胶帘布外径6760mm,内径5560mm,螺栓孔处直径6600mm。帘布橡胶板

2、洞门密封安装时间为洞门凿除结束后开始。

3、安装步骤:

(1)检查螺栓丝扣,安装双头螺杆(螺杆长16cm,插入洞门钢环6cm,外露10cm),双头螺杆安装时必须确保栓结牢固;

(2)双头螺杆栓结好后,安装帘布橡胶板,随帘布橡胶板的安装同时安装圆环压板和折页压板,加好垫圈后用螺母将帘布橡胶板与圆环压板和折页压板固定。

(3)安装洞门密封装置依次从上往下、左右对称顺序进行。137-8585-5258 付

(4)将折叶压板逐个安装在螺栓上, 后将洞门范围内的螺帽拧紧,在螺母孔内穿如钢丝绳。

(5) 采用倒链将钢丝绳拉紧,使帘布和压板紧紧压在盾构机上

4、注意事项

(1)洞门预埋钢环在14#盾构井主体结构施工过程中预埋,洞门橡胶帘布及折页压板的安装时间为1天。

(2)为防止盾构机推进时,刀盘损伤帘布橡胶板,在盾构向前推进前应在帘布橡胶板外侧及边刀上涂抹黄油。

(3)在盾构机刀盘出洞后,要密切关注密封装置,发现帘布橡胶板受损,要及时采取措施,使得折页压板压好帘布橡胶板,以保证能起到良好的密封效果。

5、安全保证措施:

(1)所有进场人员必须配戴安全帽,高空作业时系好安全带。

(2)配备必要的劳动防护用具,如:手套、焊帽等

3)对氧焊机、接电箱的使用,需持有特殊工种上岗证。

(4)施工范围周边设置警戒区,防止落物伤人。

(5)支架搭设必须规范,支架上必须铺设工作平台。

(6).准备砂袋、水泵、水管、方木、风镐等所需应急物资和工具。
