KY-806模拟量无线采集模块集模拟量采集及无线传输功能为 体,无需用户二次开发,快速方便实现低成本
无线远程数据采集及远程控制,且工业 设计,工作温度宽,满足全天候使用需求,RF采用窄带调频技术,抗干
扰能力强,符合EN 300220。
1、模拟量:2路0-5V电压/4-20mA电流输入,2路0-5V电压/4-20mA电流输出
2、供电范围(12-30V),电源反接保护
3. CPU配有电源监视电路和看门狗电路,保证恶劣环境下可靠运行
4、具有电源、运行、接收、发射状态指示灯
5、无线通讯中断报警输出。1)继电器报警输出2)电压/电流输出0
6、支持Modbus通讯协议
特性 | 典型值 | 备注 |
电源 | 24V | 12-30V输出电流≥500mA |
传输距离 | 1-3公里 | 空旷视距 |
输出数 | 2个 | |
输出类型 | 电压(0-5V)或电流(0-20mA) | 出厂前需指定 |
输入数 | 2个 | 可扩展到4个 |
输入类型 | 电压(0-5V)或电流(0-20mA) | 出厂前需指定 |
转换精度 | 0.50% | 12BIT ADC |
继电报警输出 | 无源输出 | 大负载30V/1A |
发射电流 | 300mA | - |
接收电流 | 30mA | - |
载波频率 | 433MHz | |
调制方式 | FSK | |
尺寸 | 138mm*90mm*40mm | - |
1、电源指示灯(PWR):电源指示
2、工作指示灯(RUN):设备正常指示,正常时闪动周期2S
3、发射指示灯(TX):数据发送指示
4、接收指示灯:数据接收指示

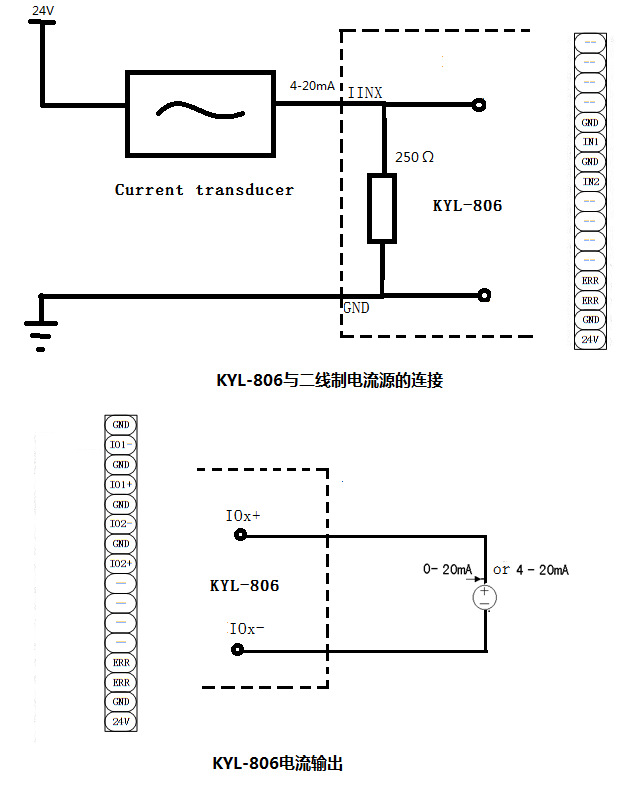

连接示意图
KYL-806引脚定义
脚序 | 功能 | 说明 | 备注 |
1 | VCC 电源输入 | DC:10-30V | |
2 | GND | 电源地 | |
3 | 继电器无源输出(ERR) | 无线通讯信号中断报警输出 | 大负载30V/1A |
4 | |||
5 | -- | ||
6 | GND | 信号地 | |
7 | -- | ||
8 | GND | 信号地 | |
9 | 电流输出IO2+ | 二路电流输出正端 | |
10 | GND | 信号地 | |
11 | 电流输出IO2- | 二路电流输出负端 | |
12 | GND | 信号地 | |
13 | 电流输出IO1+ | 路电流输出正端 | |
14 | GND | 信号地 | |
15 | 电流输出IO1- | 路电流输出负端 | |
16 | GND | 信号地 |
使用方法
1、主从采集模式
1)工作模式选择采集模式。
2)主机是 台连接无线传输模块(如KYL-320I)的PC机或者触摸屏。
3)主机跟KYL-806采用标准的Modbus RTU通讯协议。
4)主机跟KYL-806工作信道必须相同
5)KYL-806地址从1-254可设置

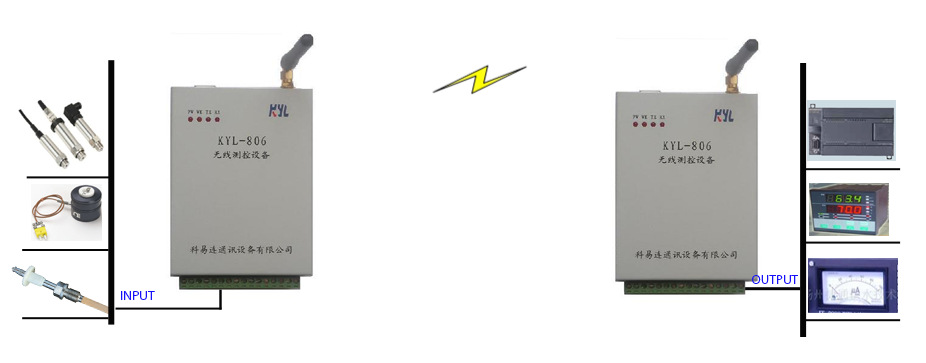

2、 对 的传输方式
1)工作模式选择定时模式, 台设置为主机,另 台设置为从机。主机定时采集输入信号、编码并无线发射
,接收方接收、解码并输出相应的电压或者电流信号,即接收方模块的输出信号跟随发送方的输入信号变化。
2)定时发送间隔可设置范围从30毫秒至60秒,当设置为000时,KYL-806采集模块仅作为接收单元,不发
送数据,当发送间隔设置为非0时,KYL-806主机按照设定的时间间隔定时发送采集数据。发送单元的 小
发送间隔跟无线通讯速率有关, 般为500ms,如需小的发送间隔,购买前应仔细说明。
3)互相通信的两只KYL-806,ID及工作信道必须相同。
4)KYL-806的PIN3(ERR),PIN4(ERR)可作为报警输出。当接收方接收不到发射方的信号时,会输出
个“闭合”信号
5)当通信发生故障时,输出电压或者电流可以自动设置到0或者保持原来的输出状态,此功能可以在“故障输
出模式”选项设置。
参数配置
1、参数配置
用户可以通过配置软件KYL-806对模块进行参数配置。可操作的参数包括
1)模块地址。范围从001-254。
2)工作信道。共有1-16个信道,每个信道有不同的工作频率。
3)工作模式。定时模式/采集模式。
4)主机/从机。定时模式下有效,主机按设定的间隔主动发送数据,从机接收数据并输出模拟信号。
5)定时发送间隔。定时模式下KYL-806的发送间隔,10毫秒至60秒可设置。
6)故障输出时间。定时模式下主从机通讯中断持续的时间超过故障输出时间时,主/从机将输出报警信号,
直到重新同步。
7)故障输出模式。如果选择“断开”,定时模式下主从机通讯中断持续的时间超过故障输出时间时,主/从机
所有输出将输出0信号,直到重新同步。

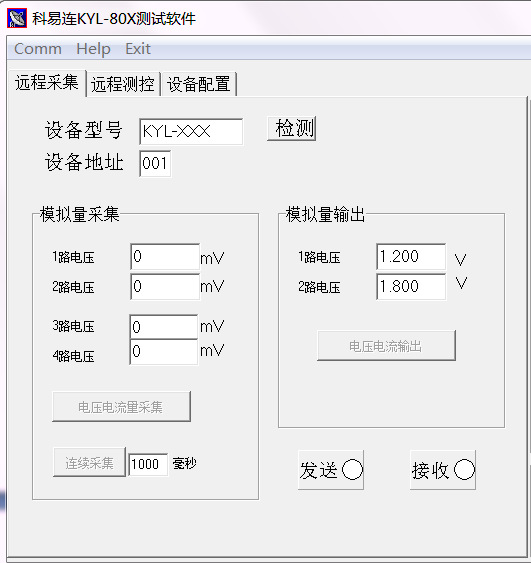

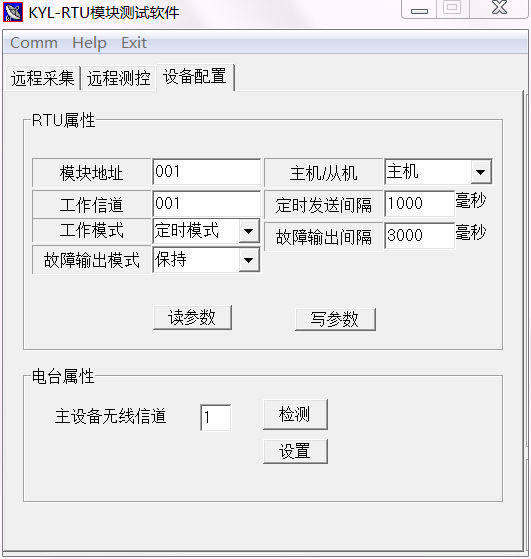

图: 参数配置软件
2、软件用法
1)使用编程线直接连接KYL-806到PC机。打开KYL-80X.EXE,选择正确的端口。
2)上电,如果连接正常,KYL-RTU会显示“连接成功”, 点击“检测”按钮,此后用户可根据需要修改模块
参数,或者进行模拟量采集以及模拟量输出控制的测试。
备注:软件会随产品 起发送
KYL-806使用方法
1、给模块安装天线。
2、按照使用要求,通过我公司标配的编程线缆,设置好通讯参数,包括以下内容:
1)工作模式。 对 使用时,请请选择定时模式,Modbus主从组网使用,请使用采集模式。
2)工作信道。互相通信的模块请设置相同的工作信道,信道1-16可设置。
3)模块ID。 对 使用时,互相通信的模块ID必须 致;采集模式时,不同模块须设置不同的ID,
主机根据ID来查询不同的模块。
4)定时模式下还需设置好主/从机、定时发送间隔、故障输出时间、故障输出模式。
3、断开编程线缆,连接KYL-806与相应的开关输入、开关输出设备。
4、连接电源(12-30V),打开电源开关,电源要求输出电流能达到500mA以上。

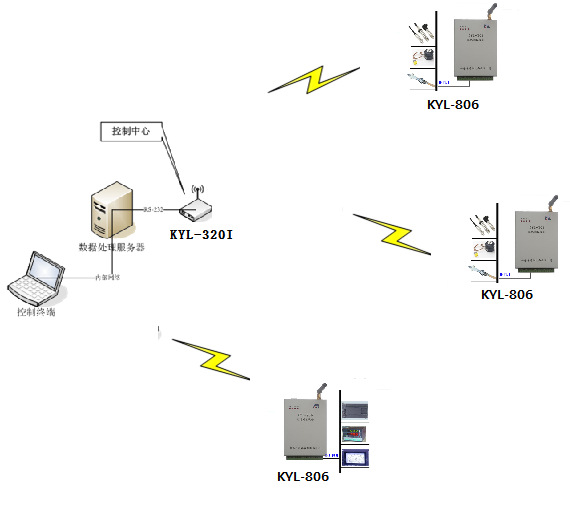

5、如果KYL-806工作在采集模式,用户主机需连接 只无线模块(如KYL-320I),通过无线模块发送采集
命令,如图所示。在采集模式下,用户还可以不通过编程线而是直接通过无线发送命令修改KYL-806的工作
参数。
6、无线远程采集、控制测试。
*注意、在同 遥控范围内使用两套以上遥控系统,应该选用不同的工作频率(工作信道)以避免相互干扰。

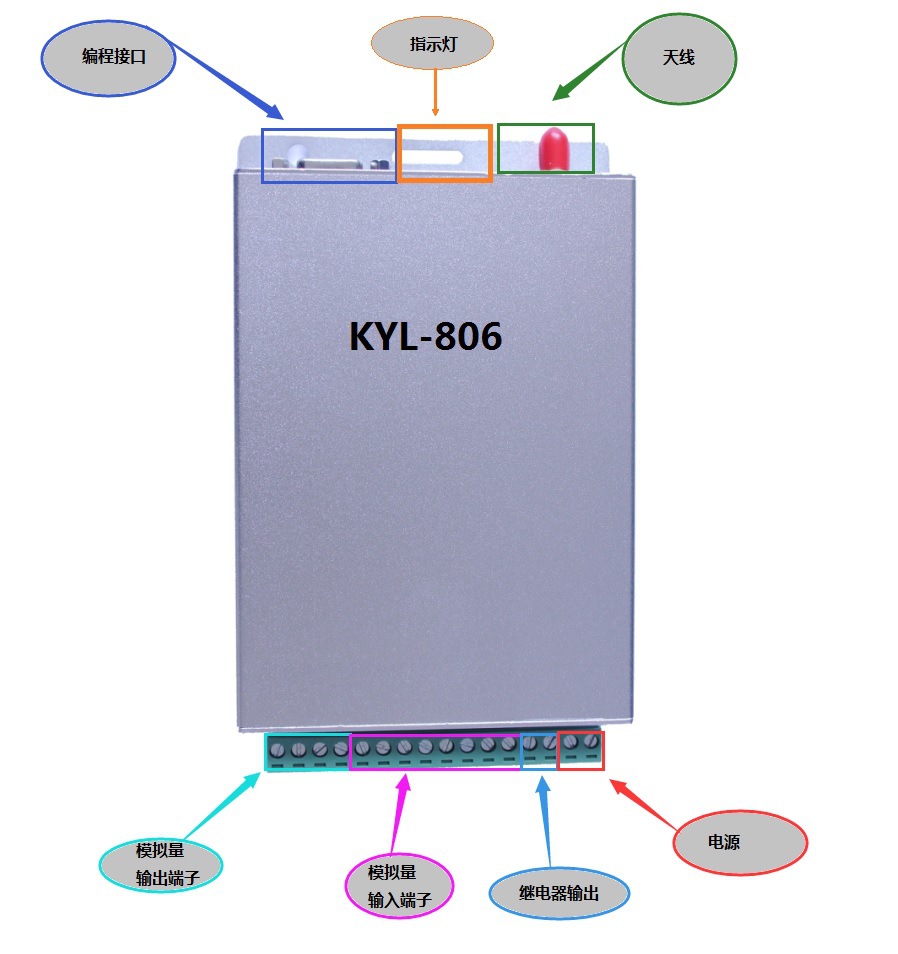

外形示意图
KYL-806外形示意图
标准产品
订货型号 | 无线开关量信号传输远近标配型号 |
KYL-806U | 双向,发射端.接收端成对使用,无需编程,塑料外壳,通信距离,发射功率100MW,600米-1公里,空旷无遮档情况 |
KYL-806 | 双向,发射端.接收端成对使用,无需编程,塑料外壳,通信距离,发射功率800MW,2-3公里,空旷无遮档情况下 |
KYL-806H | 双向,发射端.接收端成对使用,无需编程,塑料外壳,通信距离,发射功率5W,7-10公里,空旷无遮档情况下 |
KYL-806P | 双向,发射端.接收端成对使用,无需编程,塑料外壳,发射功率可编程2-10W,可传8-12公里,空旷无遮档情况下 |
KYL-806+668 | 双向,发射端.接收端成对使用,无需编程,塑料外壳,通信距离,发射功率25W,可传20公里,空旷无遮档情况下 |
1、标准配件
1、KYL-806无线模拟量模块 个。

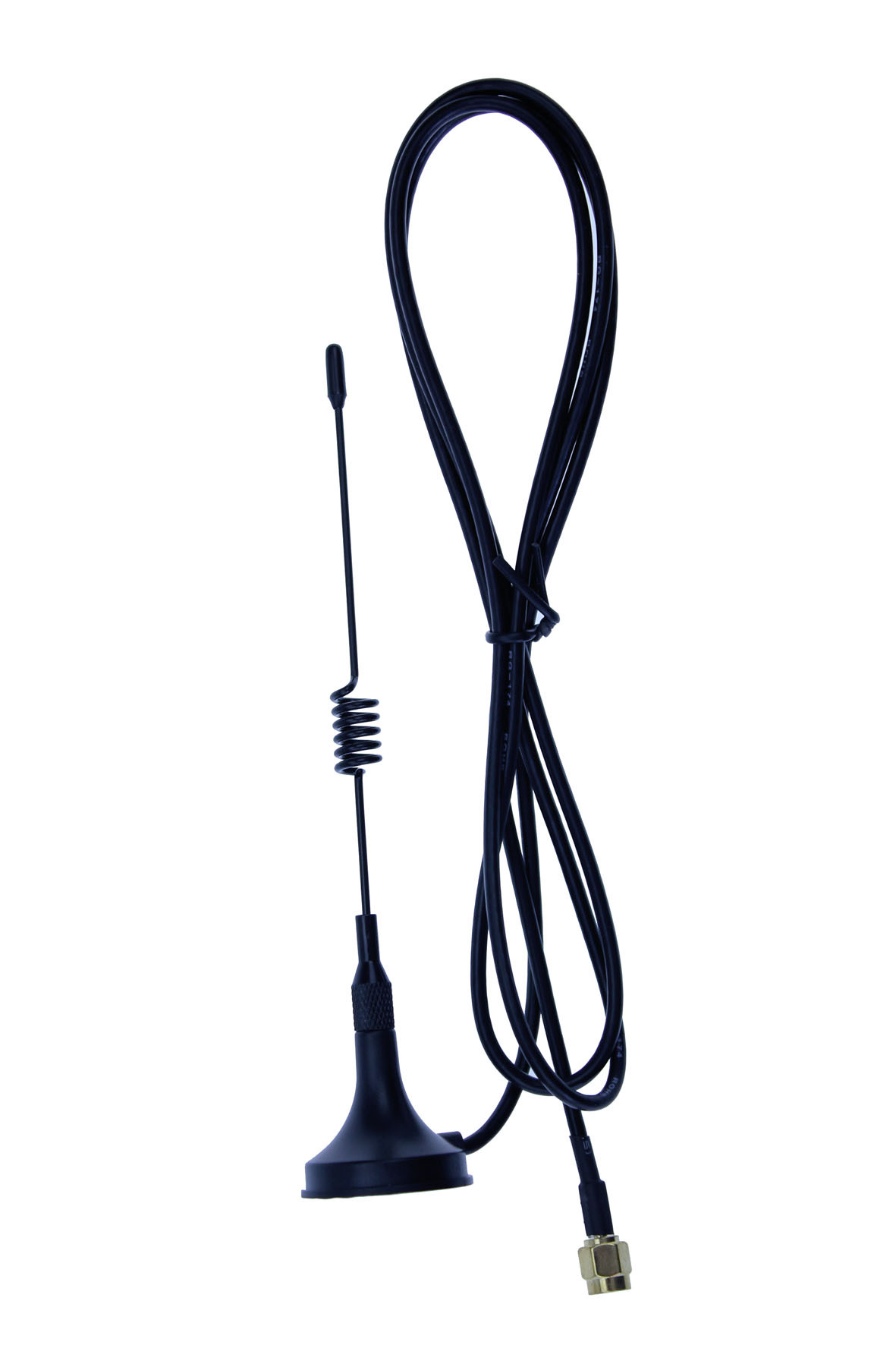

图:标准配件
2、可选配件

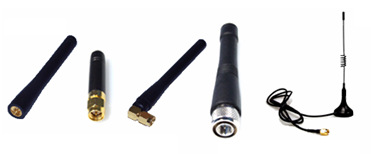

1、可选天线。(用户可跟据自己的实际使用情况,选择适合自己的天线,使通讯效果达到 佳
图:可选配件
