路开关量无线实时传送，接收模块的继电器输出与发射模块的开关输入实时关联，即发射模块输入开

关闭合，接收模块相对应的输出继电器同步闭合，发射模块输入开关断开，接收模块的相对应输出继电

器同步断开，各个通道互相独立。用户无需编程，无需现场布线就可以达到远程控制的目的。广泛应用

于工业遥控器、工业现场监控、水厂自动化等项目。

、KYL-801L应用图

                                          图 ：开关量对应关系示意图



无线水泵自动控制

无线声光报警灯

工业遥控器、工业现场监控

无线小车控制

水厂自动化

交通自动化控制

环境监测系统

石油管道监控系统

1、    路继电器输出，带负载能力达220V/5A，

2、 路开关输入，支持无源及有源输入。

无源输入时，只需在I1及GND之间接入 个开关或者按钮，开或者断的状态将被发送到远端输出模块，并被输出。

有源输入时，用户需在I1端子输入 个高或低电平，高电平对应断开，低电平对应闭合。注意无电平输入时，接收端输出断开。

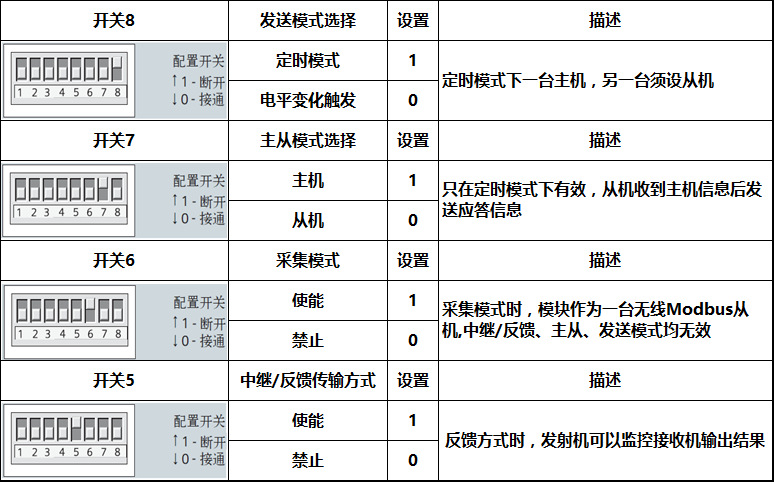

2、码开关DIP5-8对应工作模式选择

使用提示：

    *用户 般使用输入变化触发发送模式即可，即DIP7-ON

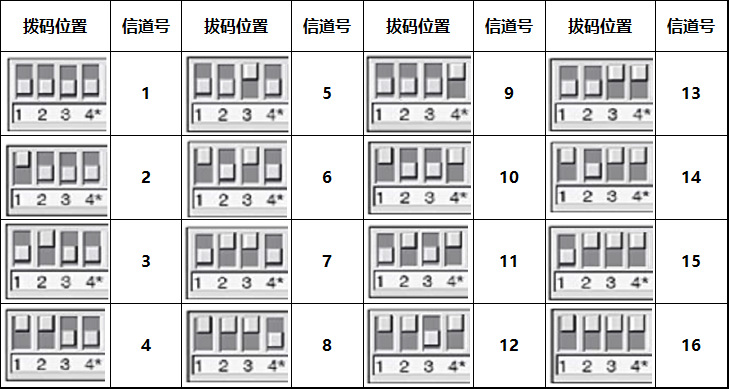

    *为避免同 遥控范围有两套以上系统同时工作时发生冲突，不同系统的模块应选用不同信道（工作频率）

    *定时模式下，必须 台是主机， 台是从机

    *拔码位置改变后，必须重新上电才能生效

1、给模块安装天线。

2、按照使用需求，根据上述说明设置好拔码开关，连接相应的开关输入、开关输出设备。

3、连接电源（12-30V），打开电源开关，电源要求输出电流能达到500mA以上。

4、至此，模块的输入就能控制另 只模块的输出了。

5、模块双向传输，即 只模块在作为输入的同时，还可以作为受控输出，反之也可。

6、在同 遥控范围内使用两套以上遥控系统，应该选用不同的工作频率以避免相互干扰。

工作模式详细说明

1、触发模式

开关输入状态发生变化，将触发开关量模块发送本地开关量状态。此模式传输速度快，实时性好，
因为只有开关输入状态发生变化才会发射，所以能耗较小。

2、定时模式

   定时模式下， 台主机，另 台必须为从机。主机每秒跟从机同步 次，即主机每秒把本机的开关状
态传送给从机，然后从机把本机状态反馈给主机。当主机跟从机不能同步时间达到3秒后，主/从机所有
输出触点输出断开，直到重新同步。此模式下，会有 多1秒的开关传送延迟。

3、采集模式

采集模式时，DIP8（发送模式）、DIP7（主从模式）、DIP5（中继/反馈模式）无效。此时模块相
当于 台无线Modbus从机，不能主动发送数据。主机是 台连接无线数据传输模块的PC机或者其它数
据终端，数据终端发送Modbus RTU命令，要求从机返回采集状态或者控制从机的开关输出，从机地址
1-254可设。

4、反馈/中继模式

反馈/中继模式时，接收机把收到的输出命令转发，使命令传输的更远，起到中继的作用。而发射机、

收到转发的命令后从本机输出端口输出开关信息，同时输出指标灯亮起/灭掉，其输出状态跟本机输入状

态完全 致。如果接收机未收到本帧命令，则不会转发，反馈失败，主机输出状态将跟输入状态不 致，

从而可以达到监控接收机输出结果的作用。用户如不刚接触产品，不熟悉使用方法时，应把所有拔码开关

拔到ON的位置进行调试。

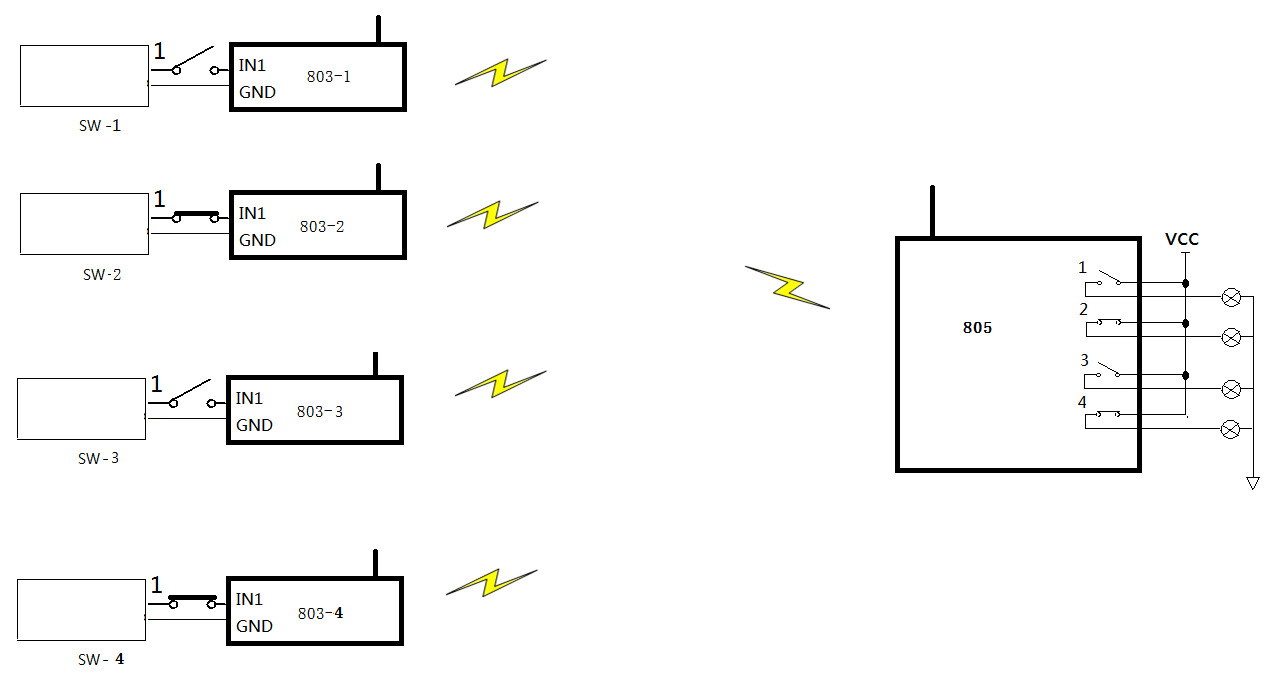

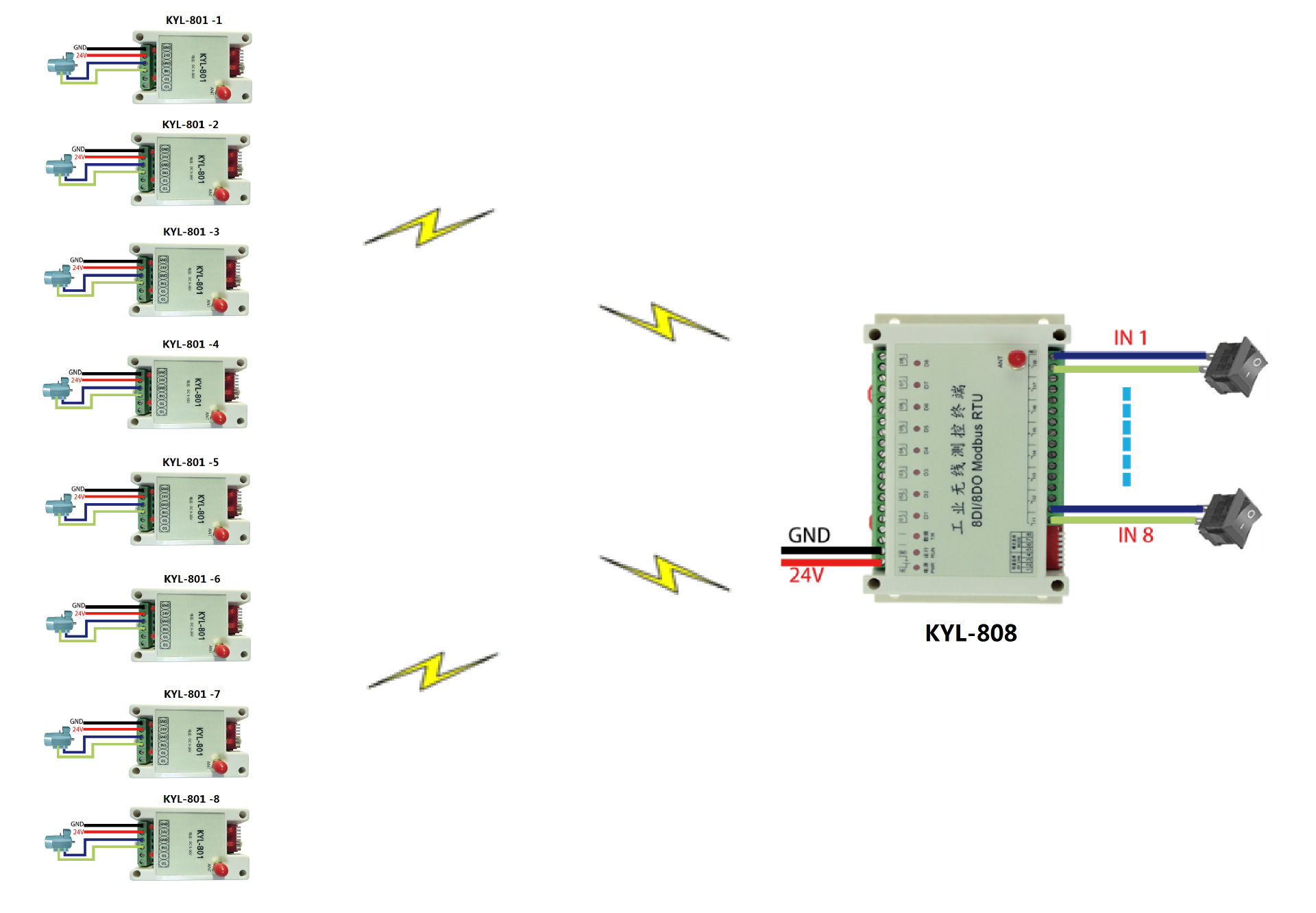

KYL-801其他应用方法

KYL-801除了可以实现 对 开关传输以及采集模式下的 主多从开关采集控制外，还可以跟我公司
的其它开关传输模块(如KYL-803、KYL-808等)联合使用实现集中控制、集中输出等功能（注意这些功能
需要在购买前指定）。示意如下：

订货信息

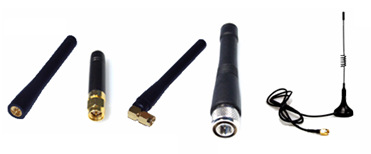

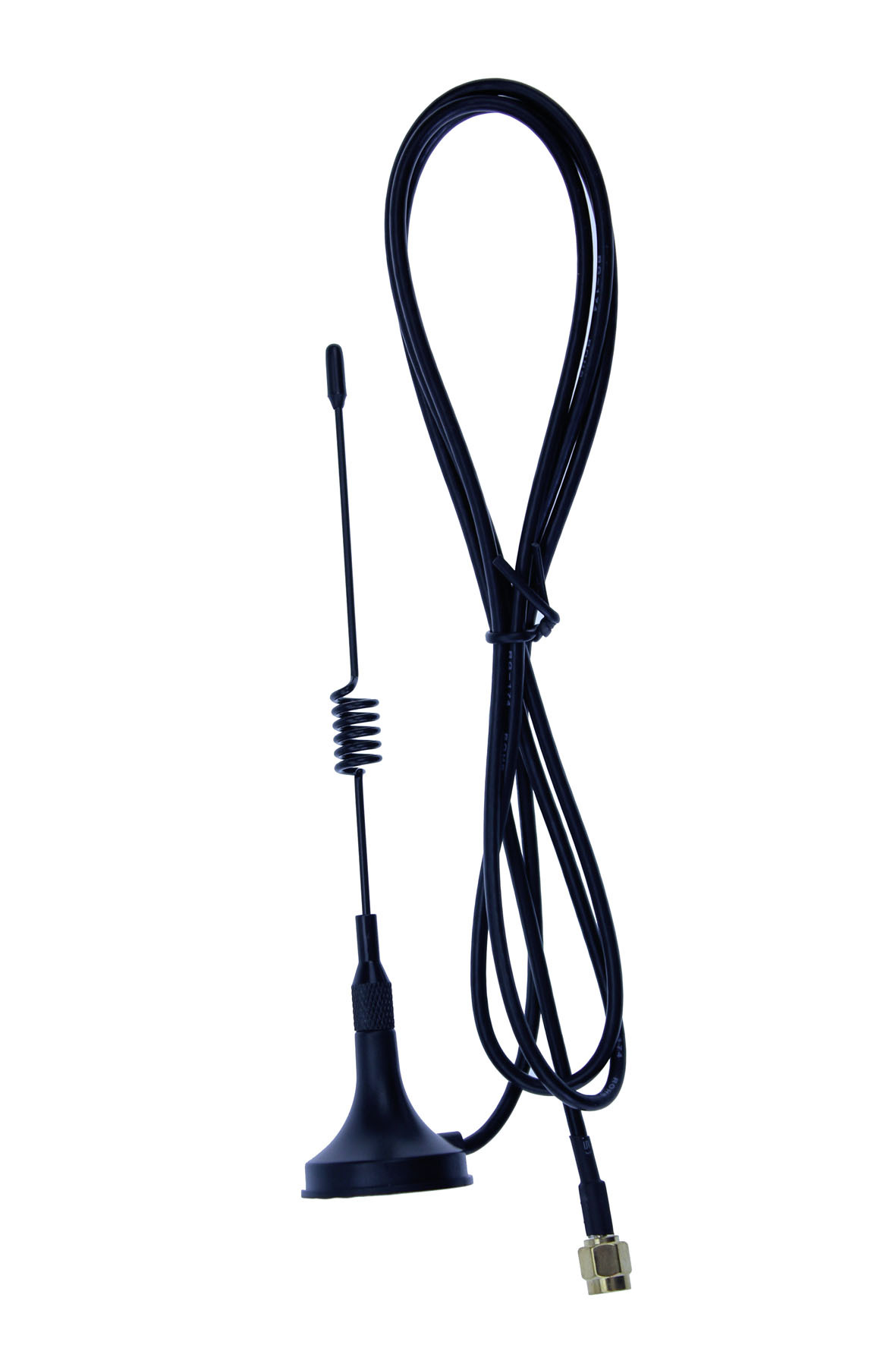

包装配件
