DC50F系列

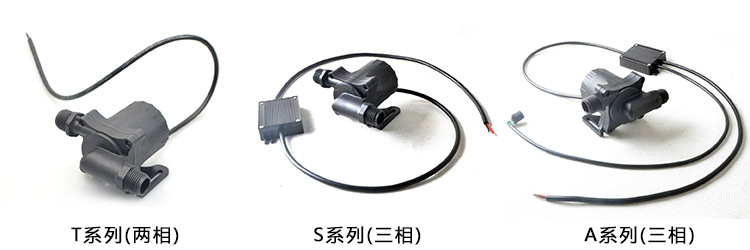

外观图
参数规格
|
序号 |
类别 |
规格 |
|
1 |
泵体尺寸及重量 |
109mmx91mmx71.5mm;480g |
|
2 |
水泵出水口外径 |
20mm螺纹（1/2英寸螺纹） |
|
3 |
水泵进水口外径 |
20mm螺纹（1/2英寸螺纹） |
|
4 |
驱动方式 |
无刷直流磁力隔离（三相无传感器程序驱动） |
|
5 |
水泵壳体材料 |
PA66+30%GF (可更换) |
|
6 |
使用方式 |
可长时间连续运转 |
|
7 |
使用介质 |
水，油，以及其他酸碱溶液 |
|
8 |
大工作温度 |
60℃【两相/T系列】或者100℃【三相/S或A系列】 |
|
9 |
功耗 |
2.5W~45.6W【两相】；2.5W~86.4W【三相】 |
|
10 |
额定电压 |
12Vdc或24Vdc |
|
11 |
使用电压 |
5Vdc ~ 14Vdc（ 大）或5Vdc ~ 26Vdc（ 大） |
|
12 |
大负载电流 |
2.0A【两相】or 3.8A【三相】 |
|
13 |
大流量 |
18L/MIN【两相】;26L/MIN【三相】 |
|
14 |
大静态扬程 |
8M【两相】;15M【三相】 |
|
15 |
噪音 |
<40dB （1M距离） |
|
16 |
防水等 |
IP68(可潜水安装) |
|
17 |
寿命 |
大于30000小时 |
|
18 |
供电方式 |
太阳能板，蓄电池，适配器，电源模块 |
|
19 |
保护功能（选配） |
可选配缺水保护、空转保护、堵转保护、卡死保护 |
|
20 |
调速功能（调功率）（选配） |
可选配PWM调速，0~5V模拟信号调速，电位器调速 |
|
21 |
速度反馈（选配） |
脉冲信号， 水泵的实际转速为脉冲信号频率的30倍 |
|
22 |
水泵特点 |
1、体积小，效率高，寿命长，噪音低； 2、陶瓷轴芯，碳纤维石墨轴套超 耐磨； 3、死亡率低于0.5% 4、无碳刷无磨损，采用电子换向，三相直流水泵采用智能程序驱 动，软启动无冲击，自带保护功能； 5、软启动可直接连接太阳能板供电； 6、采用耐高温材料，三相水泵可浸泡100度开水长期运转； 7、水电隔离，环氧树脂灌封，完全防水，防漏电； |

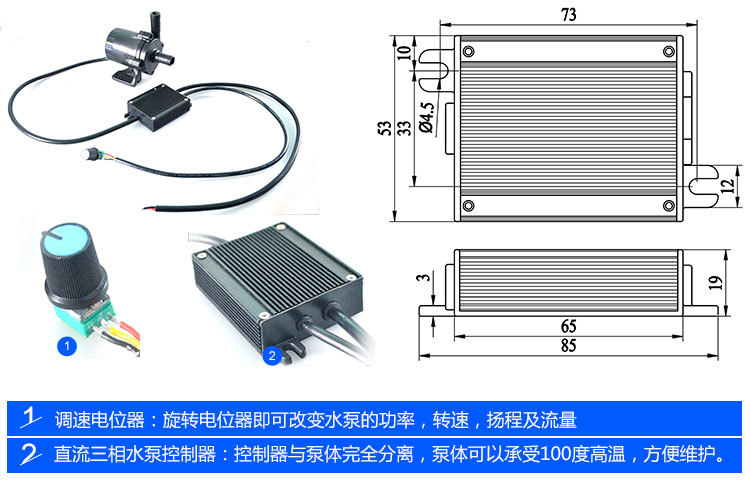

三相直流水泵接线图解
位器调速接线方法：（非调速水泵没有引出调速信号线）
调速接口中的红线为正5V，黄色线为调速信号线，黑线为地线，红色和黑色线分别接电位器的两端，黄线接电位器的中间，
这样旋动电位器可使黄线的电压在0-5V之间滑动，从而采用电位器实现了0 -5V之间的调速。切勿将红线和黑线碰到 起，这样
容易导致电路板烧坏，电位器调速和VR(0-5V)调速是 样的，如果采用VR调速则只需要将电位器取下，按照VR调速方法接线即可。
PWM或者模拟信号VR（0-5V）调速的接线方法：
PWM(50-800HZ信号幅值为5v)或者模拟信号（0-5V）调速只需要将调速接口中的黄色线接到外界控制系统的调速信号
发生端口（PWM或者0-5V），黑线接到系统地线，红线悬空即可。
