（1）. 在STEP7 Micor/WIN软件中（S7-200的编程软件），对于模拟量输入通道设有软件滤波功能，如图所示，具体请参见《S7-200 • LOGO• SITOP 参考》->系统块-模拟量滤波。

但是，在系统块中设置模拟量通道滤波时，RTD和TC模块占用的模拟量通道，应禁止滤波功能。

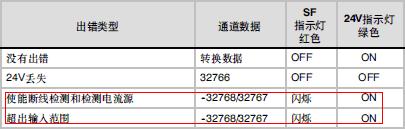

（2） EM231 TC和RTD模块上，均有24V电源指示灯和SF故障指示灯。如图所示：（a）若24V电源指示灯=OFF，则说明该模块没有24V工作电源；（b）若SF红灯闪烁，原因可能是：模块内部软件检测出外接断线，或者输入超出范围。

注：具体请参见：《S7-200 • LOGO• SITOP 参考》->EM231 RTD/EM231 TC。

AO模拟量输出模块

S7-200的扩展模块里，分别有2路、4路的模拟量输出模块EM232。根据接线方式（M-V或M-I）选择输出信号类型，电压：±10V，电流：0~20mA（4~20mA）。

AI/AO模拟量输入输出模块

(A) CPU模块本体集成的2路AI和1路AO

S7-200只有CPU 224XP和CPU224XPsi，本体集成有模拟量通道。其中，2路AI是：电压信号±10V，1路AO是：电压信号0~10V；或者电流信号0~20mA(4~20mA)，输出信号类型可以通过硬件接线来选择。

(B) EM235模拟量输入输出模块

EM235模块有4路AI和1路AO。通过拨码开关设置来选择4路AI通道的输入信号程，如下表所示，这个模块可以测量毫伏 （mV）的信号；1路AO是：电压信号 ±10V；或电流信号0~20mA（4~20mA），可以根据硬件接线方式（M-V或M-I）选择输出信号类型。
