AO模拟量输出模块

S7-200的扩展模块里，分别有2路、4路的模拟量输出模块EM232。根据接线方式（M-V或M-I）选择输出信号类型，电压：±10V，电流：0~20mA（4~20mA）。

AI/AO模拟量输入输出模块

(A) CPU模块本体集成的2路AI和1路AO

S7-200只有CPU 224XP和CPU224XPsi，本体集成有模拟量通道。其中，2路AI是：电压信号±10V，1路AO是：电压信号0~10V；或者电流信号0~20mA(4~20mA)，输出信号类型可以通过硬件接线来选择。

(B) EM235模拟量输入输出模块

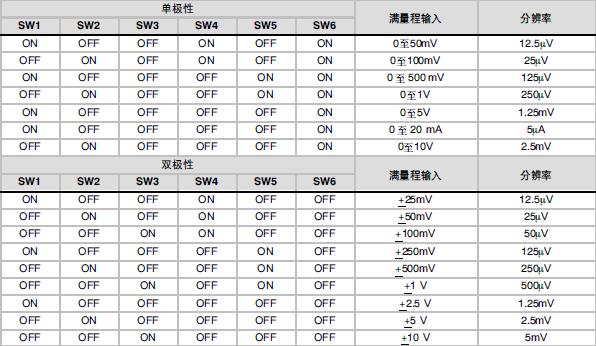

EM235模块有4路AI和1路AO。通过拨码开关设置来选择4路AI通道的输入信号程，如下表所示，这个模块可以测量毫伏 （mV）的信号；1路AO是：电压信号 ±10V；或电流信号0~20mA（4~20mA），可以根据硬件接线方式（M-V或M-I）选择输出信号类型。

注：模块上的电位计是用来调节输入信号和转换数值的放大关系，在模块出厂时已经设置好了，如无需要，请不要随意更改。

常见问题分析

A．模拟量输入与数字量的对应关系：

模拟量信号（0~10V，0~5V或0~20mA）在S7-200 CPU内部用0~32000的数值表示（注：4~20mA对应6400~32000），这两者之间有 定的数学关系，如图所示：
