（2）矩阵输入  如图2所示为4×4矩阵输入电路，它使用PLC的四个输入点（X000～X003）和四个输出点（Y000～Y003）来实现16个输入点的功能，特别适合PLC输出点多而输入点不够的场合。当Y000导通时，X000～X003接受的是Q1～Q4送来的输入信号；当Y001导通时，X000～X003接受的是Q5～Q8送来的输入信号；当Y002导通时，X000～X003接受的是Q9～Q12送来的输入信号；当Y003 导通时，X000～X003接受的是Q13～Q16送来的输入信号。将Y000的常开点与X000～X003串联即为输入信号Q1～Q4；将Y1的常开点与X000～X003串联即为输入信号Q5～Q8；将Y002的常开点与X000～X003串联即为输入信号Q9～Q12；将Y003的常开点与X000～X003串联即为输入信号Q13～Q16。

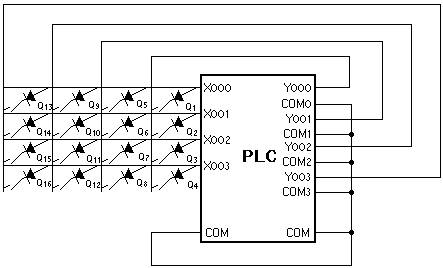

图2  矩阵输入

使用时应注意的是除按图2进行接线外，还必须有对应的软件来配合，以实现Y000～Y003轮流导通；同时还要保证输入信号的宽度应大于Y000～Y003轮流导通 遍的时间，否则可能丢失输入信号。该方法的缺点是使输入信号的采样频率降低为原来的三分之 ，而且输出点Y000～Y003不能再使用。

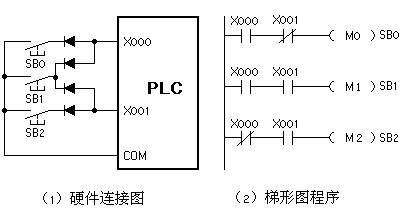

（3）组合输入  对于不会同时接通的输入信号，可采用组合编码的方式输入。如图3所示，三个输入信号SB0～SB2只占用两个输入点，M0～M2图3  组合输入

分别代表SB0～SB2。

（4）输入设备多功能化  在传统的继电控制系统中， 个主令（按钮、开关等）只产生 种功能的信号。在PLC控制系统中， 个输入设备在不同的条件下可产生不同的信号，如 个按钮既可用来产生启动信号，又可用来产生停止信号。如图4所示，只用 个按钮通过X000去控制Y000的“通”与“断”。即 次接通X000时Y000“通”再次接通X000时Y000“断”。

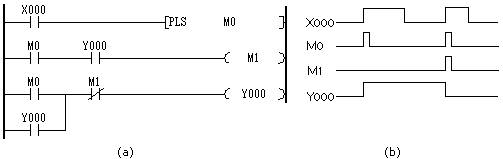

图4  用 个按钮控制的启动、保持、停止电路
