1 FM 352-5产品简介

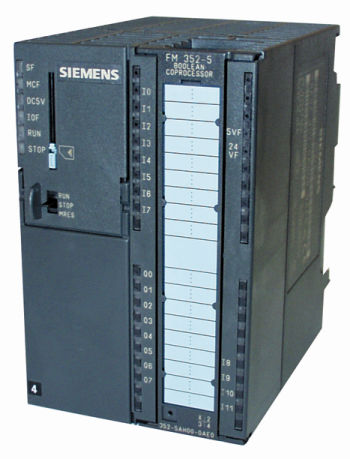

图1 FM352-5外形图

1.1 模块概述

☆ FM 352-5 高速布尔处理器可以进行快速的二进制控制以及提供 快速的切换处理( 循环周期1μs)
☆ 可以用LAD 或FBD 编程
☆ 指令集包括位指令(STEP 7 指令的子集)、定时器、计数器、分频器、频率发生器和移位寄存器集成12DI/8DO
☆ 此模块有源型（6ES7352-5AH10-0AE0）数字量输出和漏型（6ES7352-5AH00-0AE0）数字量输出两种类型
☆ 具有1个高速计数通道，允许连接 24V 增量编码器、5V 增量编码器或串口 对值编码器

2 FM 352-5实例程序使用简介

为了使用FM 352-5模块，必须电脑中安装STEP 7编程软件和FM 352-5 驱动软件包，之后安装模块并对其供电，此时模块处于STOP状态，下面通过实例程序（安装FM 352-5 驱动软件后，在STEP 7实例库中可以获得）可以快速检测模块是否正常。

2.1 安装并组态模块

详细步骤请参考FM 352-5手册中 3、4和5章。

2.1.1 安装硬件组件并接线

安装 FM 352-5 模块和 个S7-300 CPU 到同 机架上，提供电源给 CPU 和 FM 352-5 模块的1L 和2L 端子。
