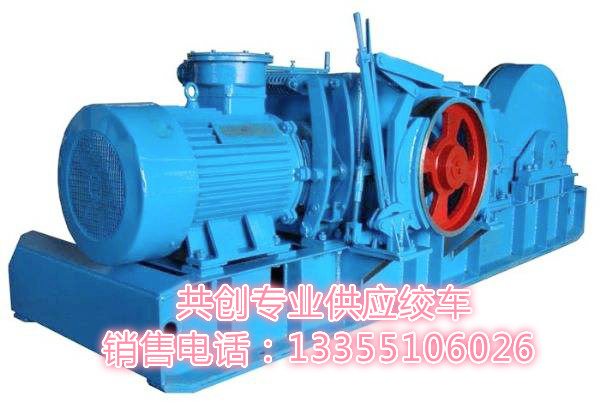

JSDB-19双速多用绞车
JSDB系列双速多用绞车具有快速和慢速两档速度，主要用于井下采煤工作面，综采设备及各类机电设备的搬迁等辅助运输工作，以及井下采掘工作面，井底车场、上山下山、煤矿地面等处的矿车调度、物料运输工作，还可用于回采工作面的回柱放顶。
慢速外层大静张力：190KN
快速外层大静张力：25KN
卷筒容绳量：400m
钢丝绳直径：30mm
电动机功率：45kw
总重量：5480kg
外形尺寸：3825*1214*1470mm
|
型 号 |
JSDB-13 |
JSDB-16 |
JSDB-19 |
JSDB-25 |
|
|
慢 速 |
外层 大静张力（KN） |
130 |
160 |
190 |
250 |
|
内层 大静张力（KN） |
200 |
280 |
320 |
390 |
|
|
平均静张力（KN） |
165 |
220 |
250 |
320 |
|
|
传动比 |
187.85 |
228.7 |
238.88 |
238.88 |
|
|
平均绳速（m/s） |
0.11 |
0.158 |
0.168 |
0.168 |
|
|
快 速 |
外层 大静张力（KN） |
15 |
20 |
25 |
30 |
|
传动比 |
25.82 |
31.4 |
34.81 |
34.81 |
|
|
外层 大绳速（m/s） |
1.24 |
1.51 |
1.51 |
1.51 |
|
|
卷筒 |
直径(mm) |
φ435 |
φ540 |
φ545 |
φ545 |
|
容绳量(m) |
180 |
300 |
400 |
500 |
|
|
钢丝绳 |
直径(mm) |
24 |
28 |
30 |
30 |
|
结构 |
6×19 |
||||
|
公称抗拉强度(MPa) |
1670 |
||||
|
电动机 |
功率(KW) |
30 |
37 |
45 |
55 |
|
外形尺寸（长×宽×高） |
3182×968×987 |
3626×1074×1147 |
3825×1074×1187 |
3865×1274×1187 |
|
