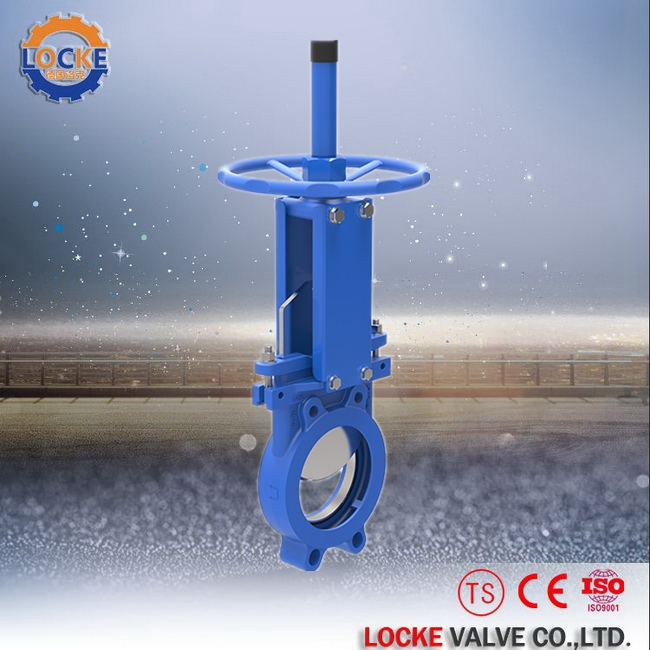

德国《LOCKE》洛克--进口单向密封刀闸阀是 种可更换橡胶密封圈的刀闸阀结构,密封原理主要是通过闸板与橡胶密封圈的紧靠,从而达到密封效果,此结构主要特点在于,橡胶密封圈是封套在阀座上的阶梯凹槽内,密封圈由金属弹簧结构反锁,使得密封圈与闸板开关密封过程中不会脱落,并且密封圈坏了,可以取下金属压套随意更换橡胶密封圈。使得阀门使用效率大大提高。是 种经济有效的高性能产品。该系列刀闸阀可配气动执行器,以满足不同工矿要求使用。
二、产品特点
1 闸板底部带斜角设计;
2 阀体两侧带楔块;
3 以上两种特点保证闸板关闭时起限位作用;
4 钢圈压套式密封形式是刀闸阀 普遍的密封形式;
5 二体式新型支架,增加了支架的强度;
6 PTFE限位块,保证闸板不与阀体接触,延长闸板使用寿命。
三、产品性能
1 公称压力:PN1.0~1.6Mpa
2 通径范围:DN50~DN1400
3 连接形式:对夹,梅花,法兰
4 传动机构:手轮,涡轮,气动,电装,液动,电液动,链轮盘
5 阀体材质:GGG40,WCB,CF8,CF8M,CF3,CF3M
6 闸板材质:F55, F53,2205, SS310, SS316L,SS316, SS304
7 密封材质:NBR, EPDM,FKM,PTFE( 不做密封测试), 金属密封
8 填料材质:芳纶,高水机,四氟,橡胶,石墨
9 适用介质:适用于矿山电厂的选煤、排渣、食品、造纸、医药、化工等管路上,接通或截断管路中的水泥浆、金矿粉、矿砂、炉渣、煤泥、纸浆、木浆、尾矿、纤维、粉尘、化学品处理污水、沉淀池、沥青、料仓出口等介质。
四、产品安装
1 安装前须检查阀门腔内和密封面等部位,不允许有污物或砂粒附着;
2 各连接部位螺栓,要求均匀拧紧;
3 检查填料部位要求压紧,既保证填料的密封性,也要保证闸板开启灵活;
4 用户在安装阀门前,必须校对阀门型号,连接尺寸及注意介质流向,保证与阀门要求 致性;
5 用户在安装阀门时,必须预留阀门驱动的必要空间;
6 驱动装置的接线须按线路图进行;
7 气动对夹刀闸阀必须定期保养,不得随意碰撞及挤压,以免影响密封。
五、产品业绩
1 上海纺织(集团)有限公司
2 徐州盛泉洗煤厂
3 浙江华都纺织集团有限公司
4 恒安集团
5 金东纸业有限公司
6 山东晨鸣纸业集团股份有限公司
7 潍坊砂矿有限公司
8 华东有色尾矿公司
9 福建建阳祥康织造有限公司
10 介休市晋强洗煤设备制造有限公司
11 微山县汇永煤炭洗选有限公司
12 山西临汾如意洗煤有限公司
13 西湖洗煤厂
14 山东洗煤厂
