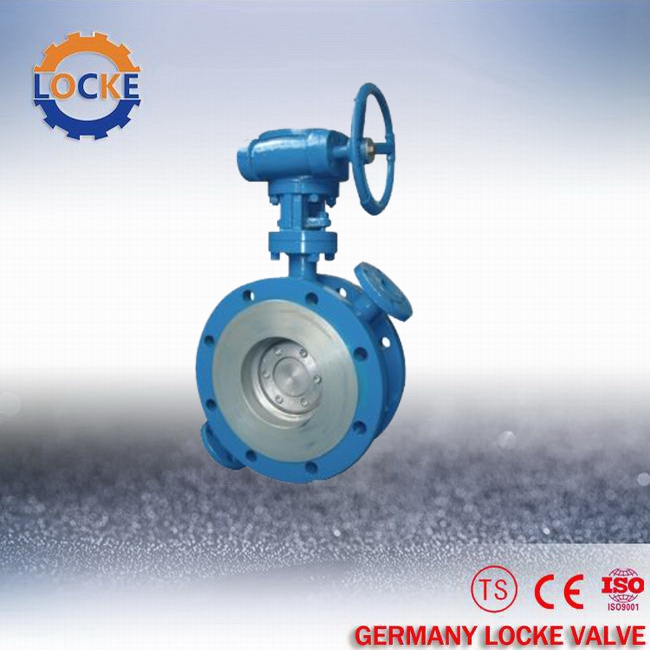

德国《LOCKE》洛克-进口保温蝶阀（Thermal insulation butterfly valve）也称夹套蝶阀，是在普通三偏心金属硬密封蝶阀的基础上在阀体外部焊装了金属夹套，在保温蝶阀的阀体两侧装有夹套接口，可涵入蒸汽或其它过热体以防止介质在常温状态下凝固或结晶。保温蝶阀的法兰较普通金属硬密封蝶阀要大 到两个规格，主要用于石油、化工、冶金、制药等各类系统。www.shjmfm.com / www.hy-shh.com

二、进口保温蝶阀技术参数：

三、进口保温蝶阀产品特点：

1、采用三维偏心结构，阀座与蝶板几乎无磨擦，具有越关越紧的密封功能

及密封副磨损补偿性。

2、密封圈为软硬层叠式金属片，具有金属密封和弹性密封的双重优点。

3、密封面采用堆司太立硬质合金，密封耐磨损，使用寿命长。

4、选用不同材料，无论在低温和高温、高压情况下，均具有优良的密封性

能，而可以制造成双向密封型。

5、可根据用户要求提供多种传动装置．

6、电动蝶阀可现场手动或远距离集中控制，且能满足计算机程控艺需要。

四、进口保温蝶阀工作原理：

保温蝶阀就是在传统的蝶阀的基础上，在外部焊接了 个金属夹套，可以向这个夹套中冲入蒸汽、导热油、冷却水等这些在常温下会凝固的高粘度、蒸汽或其它保温、保冷介质，来起到保温保冷的作用。

夹套中的介质与管道中的介质的温度是相同的， 旦外界的温度过低或者过高的时候，高温或者低温 接触的就是夹套中的介质，正是因为这些介质，所以外界的温度才不能传递到管道内的介质。所以能够起到良好的保温、保冷的作用。这样 来介质就不会出现结晶、凝固、粘稠的现象，保证了介质的正常输送。

本系列硬密封蝶阀，广泛适用于电力、石化、冶金、给排水系统、蒸汽系

统、煤气系统及高温空气系统等管路系统上作启闭或调节介质流量之用

五、进口保温蝶阀选型：

a: 产品名称与保温碟阀的型号

b: 保温蝶阀的操作方式 （有手动 蜗轮传动 气动 电动等）

c: 保温蝶阀的密封面材质和硬度

d: 保温蝶阀的阀体材质

e: 保温蝶阀的压力

f: 保温蝶阀的使用介质（名称、粘度、颗粒 腐蚀性、毒性）
