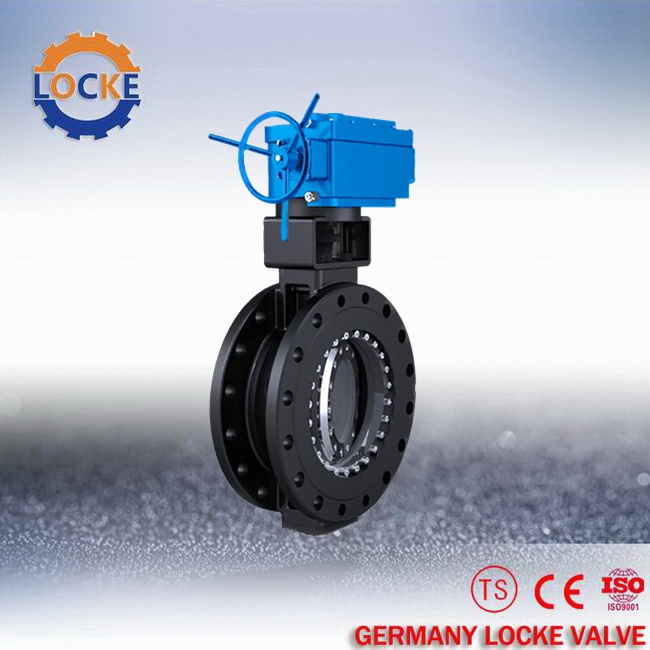

德国《LOCKE》洛克-进口三偏心蝶阀主要结构特征为对夹式和法兰三偏心式结构,阀体周边带凸耳设计成带螺孔单法兰结构。蝶阀广泛应用于石油、化工即工业环境水处理、高层建筑，给排水等管道上。器特点为：由于采用三偏心结构。密封性能可靠，确保开启时蝶阀不接触密封座，消除了密封座不均匀负载，延长了使用寿命，确保可靠的密封性能，具有耐高温、耐磨损、耐腐蚀等优点。www.shjmfm.com / www.hy-shh.com

二、进口三偏心蝶阀参数：

三、进口三偏心蝶阀零件材料：

阀体：WCB、CF8、CF8M、CF8C、CF3、CF3M

阀杆：1Cr13、2Cr13、1Cr18Ni9Ti、0Cr18Ni12Mo2Ti

蝶板组合件：WC+f4、WCB+不锈钢复合件，WCB+F6、CF8、CF8M

轴套：Cu、PTFE+不锈钢

填料垫：2Cr13

填料：柔性石墨

填料压盖：WCB、CF8、CF8M

支架：WCB、CF8、CF8M、3、CF3M

四、进口三偏心蝶阀结构特点：

1．结构独特、型小轻便、操作灵活、省力、方便；

2．密封可靠，可达到气密封无泄漏；

3．流量特性趋于直线调节性有 佳；

4．采用三偏心原理，使密封面近似零靡损延长了阀门的使用寿命；

5．应用范围广。如：可用于水、蒸气、油品、空气、煤气等介质。

6．适用不同温度及以下的压力等 ，耐腐蚀等各种介质管线。

五、进口三偏心蝶阀密封原理：

进口三偏心蝶阀具有双向无气泡紧密关闭性能，这种几何形状保证阀瓣密封只是在关闭位置时才与阀体阀座接触，因此不会产生摩擦或磨损，并且产生 种扭矩使得弹性密封具有足够的“焊接"性能，确保密封接触的均匀 致性。

由于在双偏心蝶阀的基础上将阀座中心线形成 个角偏置，使得蝶阀在开启过程中，蝶板的密封面在开启瞬间立即脱离阀座密封面。而在关闭瞬间才会接触并压紧阀座密封面。当完全开始时，两密封面之间形成 个与双偏心密封蝶阀相同间隙，该类蝶阀的设计，彻底消除了两密封面之间的机械磨损和擦伤，使蝶阀的密封性能和寿命都得到大大提高

六、进口三偏心蝶阀结构特征：

*个偏心：轴偏离密封面中心线

二个偏心：轴偏离管路及阀门中心线

三个偏心：其独特的偏心阀座斜锥角与管路中心的夹角，这样，使得阀座与密封圈在阀门整个开关过程中完全脱离。这种结构既利用了凸轮效应，又完全消除了摩擦，去除了磨损和泄漏的可能。

零泄漏：三偏心蝶阀依靠安装在蝶板上的复合不锈钢密封圈来实现真正的零泄漏。

零泄漏是通过蝶板上密封圈的弹性来实现的。该密封圈的总结性是通过其径向的压缩和柔动产生的。密封圈与阀座接触面为斜锥面。密封圈与阀座之间的接触角产生轻微的“楔式效应"，使密封圈发生柔动和径向压缩。正由于阀座与密封圈之间均匀接触以及密封圈的柔性，使得加载在阀座上的载荷均匀，从而用zui小的扭矩实现zui严密的切断。扭矩产生的弹性使得阀门严密关断，而与介质流向或介质压力无关。
