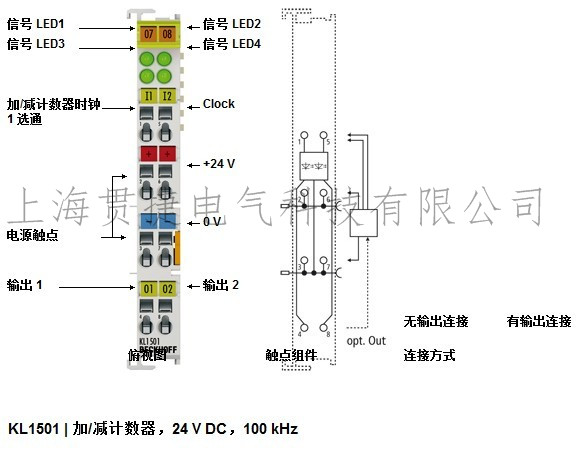

KL1501 | 加/减计数器，24 V DC，100 kHz
加/减计数器用于计算二进制脉冲，并以电气隔离的方式将计数器状态传到上 层自动化设备中。在 KL1501 总线端子模块中，可以使用加/减输入端选择（32位）计数方向，选通接口可用于控制触发，使用“时钟 1”输入端可以实现两个（16 位）计数器的功能。每个总线端子模块含有 2 个通道，每个通道都有 个 LED 用来指示其信号状态。两个输出端可根据计数器状态切换，因此可被用作为现场设备的快速控制信号。
| 技术参数 | KL1501 | KS1501 |
|---|---|
| 输入点数 | 1 或 2点 |
| 额定电压 | 24 V DC (-15 %/+20 %) |
| “0“ 信号电压 | -3…+5 V |
| “1“ 信号电压 | 15…30 V |
| 计算频率 | 100 kHz （2 kHz 用于在加和减之间切换） |
| 计数器深度 | 32 位 |
| 输入电流 | 5 mA |
| 大输出电流 | 每通道 0.5 mA（短路保护） |
| K-bus 电流消耗 | 50 mA |
| 电气隔离 | 500 Vrms (K-bus/现场电位) |
| 过程映像中的位宽 | 40 点输入/输出：32 位数据，8 位控制/状态 |
| 组态 | 无地址设置，通过总线耦合器或控制器组态 |
| 重量 | 约 50 g |
| 工作/储藏温度 | 0…+55 °C/-25…+85 °C |
| 相对湿度 | 95 %，无冷凝 |
| 抗振/抗冲击性能 | 符合 EN 60068-2-6/EN 60068-2-27/29 标准 |
| 抗电磁干扰/抗电磁辐射性能 | 符合 EN 61000-6-2 /EN 61000-6-4 标准 |
| 防护等 /安装位置 | IP 20/可变 |
| 可插拔接线 | 适用于所有 KSxxxx 总线端子模块 |
| 专用端子模块 | |
|---|---|
| KL1501-0010 | 带自动复位功能且设置为 A0 的选通计数器 |
| KL1501-0011 | 带 5 V 输入的加/减计数器 |
