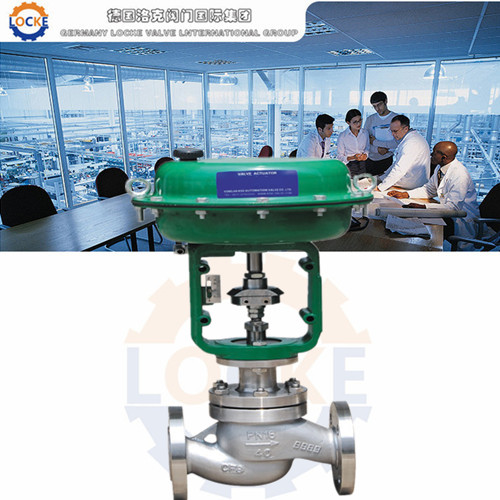

、进口小口径笼式单座调节阀描述：
德国《LOCKE》洛克--进口小口径笼式单座调节阀是 种高性能的调节阀，适用于液体压差超过3MPa的中压场合，坚固的阀芯和套筒可防止液体发生闪蒸和空化。阀结构紧凑,有呈S流线型的通道,使其压降损失小,流量大,可调范围广。调节阀配用LOCKE多弹簧薄膜执行机构，其结构紧凑，输出力大。调节阀的泄漏量符合ANSIB16.104标准。
| 产品名称 | 进口小口径笼式单座调节阀 | 产品型号 | LOCKE |
| 产品品牌 | 德国《LOCKE》洛克 | 产品包装 | 木箱 |
| 驱动方式 | 气动 | 公称通径 | DN15～DN25 |
| 连接方式 | 法兰、螺纹、焊接 | 公称压力 | 1.6～6.4Mpa ≤1000PSI |
| 结构形式 | 直通式 | 适用温度 | -196℃～566℃ |
| 阀体材质 | 铸钢、不锈钢 | 制造标准 | 德国洛克原厂标准 |
| 适用介质 | 气体、液体及蒸汽等。 | ||
| 应用场合 | 电站、冶金、建筑、锅炉、设备、管道、热能、空调、消防、给排水、水处理、石油化工、造纸印刷厂。 | ||
| 产品报价 | 面议，电议（欢迎来电咨询 021-51870709） | ||
| 产品产地 | 德国 | ||
| 生产厂家 | 德国洛克阀门国际集团 | ||
| 指定代理 | 上海衡意流体控制有限公司（中国 代理商及上海办事处） | ||
型 式 直通单座套筒式铸造球型阀
公称通径 15、20、25mm
公称压力 ANSI 125、150、300、600 JIS 10、16、20、30、40K PN1.6、4.0、6.4MPa
连接型式 法兰连接 FF、RF、RJ、LG、MFM
法兰标准 JIS B2201-1984、JB/T79.1-94(PN1.6MPa)、JB/T79.2-94(PN4.0、6.4MPa)、
ANSI B16.5-1981、HG20594-97、HG20618-97等
焊接连接 嵌接焊SW
材料 铸钢(ZG230-450)、
铸不锈钢(ZG1Cr18Ni9Ti、ZG1Cr18Ni12Mo2Ti、SCS16)钛等
上阀盖 常温型(P) 0~+230℃
伸长I型(EI -45~-17℃、 +230~+566 ℃
伸长II型(EII) -100~-45℃
伸长III型(EIII) -196~-100℃
注：工作温度不准超过各种材料的允许范围。
压盖型式 螺栓压紧式
填 料 V型聚四氟乙烯填料、含浸聚四氟乙烯石棉填料、石棉编织填料、石墨填料 阀内组件：
阀芯型式 单座套筒式柱塞型阀芯
流量特性 等百分比特性(%CC)和线性特性(LCC)
套筒型式 分离式套筒
材 料 不锈钢(1Cr18Ni9Ti、1Cr18Ni12Mo2Ti、17-4PH、9Cr18、316L)、
不锈钢堆焊司太莱合金、钛和耐腐蚀合金等 执行机构参数：
型 式 LOCKE多弹簧薄膜执行机构
膜片材料 乙丙橡胶夹尼龙布、丁腈橡胶夹尼龙布
弹簧范围 20~100、80~240KPa
供气压力 140~400KPa
气源接口 RC1/4"
环境温度 -30~+70℃
作用型式 用正作用或反作用执行机构实现阀的气-关式或气-开式
附 件 定位器、空气过滤减压器、保位阀、行程开关、阀位传送器、手轮机构等 Cv值和行程
额定 Cv 值 0.01 0.04 0.1 0.16 0.25 0.4 0.63 1.0 1.6 2.5 4.0
流量
特性 金属
阀座 等百分比(%CF) - - - - ○ ○ ○ ○ ○ ○ ○
线性(LCF) ○ ○ ○ ○ ○ ○ ○ ○ ○ ○ ○
额定行程 14.3
公称通径 20、25
阀体
型 式：直通单座铸造球型阀
公称通径：20、25mm
公称压力：ANSI 125、150、300、600 JIS 10、16、20、30、40K PN1.6、4.0、6.4MPa
密 封 面：FF、RF、RJ、LG、MFM
法兰标准：JIS、JB、ANSI、HG等
焊接连接：嵌接焊SW
材 料：铸钢（ZG230-450）、铸不锈钢（ZG1Cr18Ni9Ti、ZG1Cr18Ni12Mo2Ti、SCS16）钛等
上 阀 盖：常温型P -17~+230℃；伸长I型EI -45~+566℃；伸长I型EI -45~-196℃ （注：工作温度不准超过各种材料的允许范围）
压盖型式：螺栓压紧式
填 料：V型聚四氟乙烯填料、含浸聚四氟乙烯石棉填料、石棉编织填料、石墨填料
阀内组件
阀芯型式：单座套筒式柱塞型阀芯
流量特性：等百分比特性（%CC）和线性特性（LCC）
套筒型式：分离式套筒
材 料：不锈钢（1Cr18Ni9Ti、1Cr18Ni12Mo2Ti、17-4PH、9Cr18、316L）、不锈钢堆焊司太莱合金、钛和其它耐腐蚀合金等
执行机构
型 式：LOCKE多弹簧薄膜执行机构
膜片材料：乙 橡胶夹尼龙布、丁 橡胶夹尼龙布
弹簧范围：20~100、80~240KPa
供气压力：140~400KPa
气源接口：RC1/4"
环境温度：-30~+70℃
阀作用方式
用正作用或反作用执行机构实现阀的气-关式或气-开式
附件
定位器（HEP型、YT1000型）、空气过滤减压器、保位阀、行程开关、阀位传送器、手轮机构等
