、进口波纹管密封单座调节阀描述：

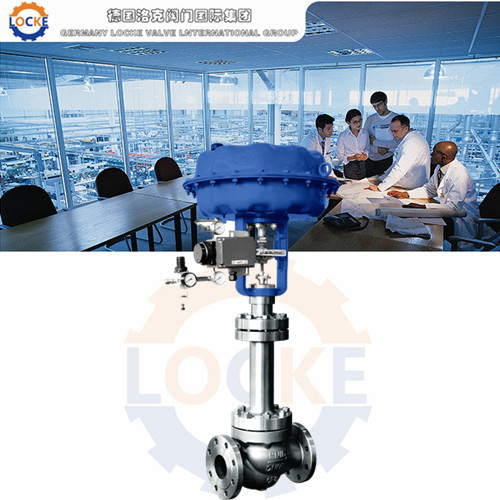

德国《LOCKE》洛克--进口波纹管密封单座调节阀是 种顶导向结构的调节阀，阀体结构紧凑，流体通道呈S流线型，压降损失小，流量大，可调范围广。上阀盖采用波管纹密封结构，可彻底消除工艺介质从阀杆运动间隙向外泄漏的可能性，适用于 毒、易燃易爆易挥发和稀有贵重金属介质的调节。另外该阀也可用在真空的场合。配用LOCKE系列多弹簧式薄膜执行机构，其结构紧凑，输出力大。www.shjmfm.com / www.hy-shh.com
| 产品名称 | 进口波纹管密封单座调节阀 | 产品型号 | LOCKE |
| 产品品牌 | 德国《LOCKE》洛克 | 产品包装 | 木箱 |
| 驱动方式 | 气动 | 公称通径 | DN40～DN200 |
| 连接方式 | 法兰、螺纹、焊接 | 公称压力 | 1.6～6.4Mpa ≤1000PSI |
| 结构形式 | 直通式 | 适用温度 | -196℃～566℃ |
| 阀体材质 | 铸钢、不锈钢 | 制造标准 | 德国洛克原厂标准 |
| 适用介质 | 气体、液体及蒸汽等。 | ||
| 应用场合 | 电站、冶金、建筑、锅炉、设备、管道、热能、空调、消防、给排水、水处理、石油化工、造纸印刷厂。 | ||
| 产品报价 | 面议，电议（欢迎来电咨询 021-51870709） | ||
| 产品产地 | 德国 | ||
| 生产厂家 | 德国洛克阀门国际集团 | ||
| 指定代理 |
上海衡意流体控制有限公司（中国 代理商及上海办事处）
|
||
型 式 直通单座铸造球形阀
公称通径 DN40~200mm
公称压力 ANSI 125~600 JIS10、16~40K PN1.6~6.4MPa
连接型式 法兰连接：FF、RF、RJ、LG、沟槽型、嵌入型
法兰标准：JIS B2201、ANSI B16.5、GB/T9112～9124-2000等
焊接连接：嵌接焊SW（40～50mm） 对接焊BW（65～200mm）
材 料 铸钢（ZG230-450） 铸不锈钢（ZG1Cr18Ni9TiZG1Cr18Ni12Mo2Ti、 ZG316L）、钛等
上 阀 盖 常温型（P）：-17～+230℃ 伸长Ⅰ型（EⅠ）：-45～-17℃ +230～+566℃ 伸长Ⅱ型（EⅡ）：-100～-45℃ 伸长Ⅲ型（EⅢ）：-196～-100℃
注：工作温度不准超过各种材料的允许范围
压盖型式 螺栓压紧式
填 料 V型聚四氟乙烯填料、含浸聚四氟乙烯石棉填料、石棉编织填料、石墨填料
阀芯型式 单座柱塞型阀芯
流量特性 高容量流量特性
金属阀座：等百分比特性（%）和线性特性（L）
软阀座：等百分比特性（%）和线性特性（L）
材 料 不锈钢（1Cr18Ni9Ti、1Cr18Ni12Mo2Ti、17-4PH、9Cr18、316L）
不锈钢堆焊司太莱合金、钛和耐腐蚀合金等
波纹管材料 1Cr18Ni9 00Cr17Ni14Mo2
执行机构
型 式 LOCKE多弹簧薄膜执行机构
膜片材料 乙丙橡胶夹尼龙布、丁腈橡胶夹尼龙布
弹簧范围 20～100、80～240kPa
供气压力 140～400kPa
气源接口 Rc14
环境温度 -30～+70℃
注：该阀也可配用LOCKE5或LOCKE6和LLVP型执行机构
阀作用型式 气—关式或气—开式
附 件 定位器、空气过滤减压器、保位阀、行程开关、阀位传送器、电磁阀、手轮机构等
性 能
泄 漏 量 金属阀座：小于阀额定容量的0.01%，符合ANSI B16.104-1976Ⅳ
软 阀 座：小于阀额定容量的10-7，符合ANSI B16.104-1976Ⅵ
回 差 带定位器：小于全行程的1%
不带定位器：小于全行程的3%
基本误差 带定位器：小于全行程的±1%
不带定位器：小于全行程的±5%
可调范围 50：1（0.25≤Cv≤14）或30：1（CV≤0.16）
注：采用标准的V型聚四氟乙烯填料时
阀 体
型 式：直通单座铸造球型阀
公称通径：40、50、65、80、100、150、200mm
公称压力：ANSI 125、150、300、600 JIS 10、20、30、40K PN1.6、4.0、6.4MPa
使用压力：1MPa，2MPa，3.5MPa
连接型式：法兰连接：FF、RF、RJ、LG、沟槽型、嵌入型
法兰标准：JIS B2201、ANSI B16.5、GB/T9112～9124-2000等
焊接连接：嵌接焊SW（40～50mm） 对接焊BW（65～200mm）
材 料：铸钢（ZG230-450）、铸不锈钢（ZG1Cr18Ni9Ti、ZG1Cr18Ni12Mo2Ti、ZG316L）、钛等
上 阀 盖：-45～-17℃、-17～+230℃、+230℃～+350℃
注：工作温度不准超过各种材料的允许范围
压盖型式：螺栓压紧式
填料：V型聚四氟乙烯填料、含浸聚四氟乙烯石棉填料、石棉编织填料、石墨填料
阀内组件
阀芯型式：单座柱塞型阀芯
流量特性：高容量流量特性
金属阀座：等百分比特性（%）和线性特性（L）
软 阀 座：等百分比特性（%）和线性特性（L）
材 料：不锈钢（1Cr18Ni9Ti、1Cr18Ni12Mo2Ti、17-4PH、9Cr18、316L）、不锈钢堆焊司太莱合金、钛和耐蚀合金等
波纹管材料 1Cr18Ni9 00Cr17Ni14Mo2
执行机构
型式： LOCKE多弹簧薄膜执行机构、LOCKE5单弹簧薄膜执行机构、LOCKE6单作用气缸活塞执行机构
膜片材料：乙丙橡胶夹尼龙布、丁腈橡胶夹尼龙布
弹簧范围：20～100、80～240KPa（LOCKE、LOCKE1型），190～350、190～400KPa（LOCKE6型）
供气压力：140～400kPa（LOCKE型）、140～280kPa（LOCKE5型）、400～500kPa（LOCKE6型）
气源接口：Rc1/4”
环境温度：-30～+70℃
阀作：用型式 用正作用或反作用执行机构实现阀的气-关式或气-开式
附件：定位器、空气过滤减压器、保位阀、行程开关、阀位传送器、电磁阀、手轮机构等。
性能
泄 漏 量：金属阀座：小于阀额定容量的0.01%，符合ANSI B16.104-1976IV
软阀座：小于阀额定容量的10-7, 符合ANSI B16.104-1976IV
回 差：带定位器：小于全行程的1%，
不带定位器：小于全行程的3%（LHA1型小于全行程的5%）
基本误差：带定位器：小于全行程的±1%，
不带定位器：小于全行程的±5%
注：采用标准的V型聚四氟乙烯填料
可调范围： 50：1（0.25≤Cv≤14）或30：1（CV≤0.16）
三、进口波纹管密封单座调节阀性能特点：
采用波纹管填料双重密封结构，安全可靠性更好。阀芯导向面积大，抗振性好，由于波纹管元件本身变形性和卓著的抗老化性，波纹管密封单座调节阀完全克服了填料密封阀通常存在的填料老化和温差敏感等弱点。因此，它在剧毒，强腐蚀性，放射性等稀有特殊介质的自动控制系统中得到广泛应用。
