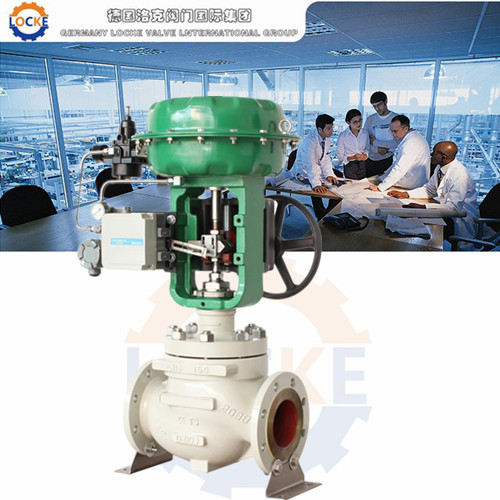

、进口气动小型套筒单座调节阀描述：
德国《LOCKE》洛克--进口气动小型套筒单座调节阀是 种高性能的单座调节阀，采用套筒导向，压力平衡式阀芯，适用于压差较大的场合。利用平衡密封环代替上阀座，使传统的套筒双座阀结构变为套筒单座结构，这 改进大大提高了套筒阀的泄漏等 。阀芯利用压力平衡式结构，启闭力小。通过较小的执行机构推力就能控制高压差的工况。广泛应用于要求动态稳定性好的中低温、中低压管线的流体控制。密封性能好、允许压差大。套筒导向，导向面积大，稳定性好，结构紧凑，可以快速在线更换阀内件，维修效率高，节约人力和时间。平衡式阀芯结构确保所需的执行机构推力 小。www.shjmfm.com / www.hy-shh.com
| 产品名称 | 进口气动小型套筒单座调节阀 | 产品型号 | LOCKE |
| 产品品牌 | 德国《LOCKE》洛克 | 产品包装 | 木箱 |
| 驱动方式 | 气动 | 公称通径 | DN20～DN200 |
| 连接方式 | 法兰、螺纹、焊接 | 公称压力 | 1.6～6.4Mpa ≤1000PSI |
| 结构形式 | 直通式 | 适用温度 | -196℃～566℃ |
| 阀体材质 | 铸钢、不锈钢 | 制造标准 | 德国洛克原厂标准 |
| 适用介质 | 气体、液体及蒸汽等。 | ||
| 应用场合 | 电站、冶金、建筑、锅炉、设备、管道、热能、空调、消防、给排水、水处理、石油化工、造纸印刷厂。 | ||
| 产品报价 | 面议，电议（欢迎来电咨询 021-51870709） | ||
| 产品产地 | 德国 | ||
| 生产厂家 | 德国洛克阀门国际集团 | ||
| 指定代理 |
上海衡意流体控制有限公司（中国 代理商及上海办事处）
|
||
公称通径DN(mm)
（阀芯直径dN） 20 25 32 40 50 65 80 100 125 150 200
(10) (12) (15) (20)
额定流量
系数Kv 直线 1.8 2.8 4.4 6.9 11 17.6 27.5 44 69 110 176 275 440 690
等百分比 1.6 2.5 4.0 6.3 10 16 25 40 63 100 160 250 400 630
额定行程L(mm) 16 25 40 60
膜片有效面积Ae(cm2) 280 400 600 1000
信号范围Pr(kPa) 20～100、40～200
气源压力Ps(MPa) 0.14～0.4
固有流量特性 直线、等百分比
固有可调比 50
允许泄漏量 硬阀座：Ⅳ(10-4阀额定容量) 软阀座：Ⅵ
公称压力PN(MPa) 1.0、1.6、4.0、6.4
工作温度t
(℃) 常温型 -20～200、-40～250、-60～250
散热型 -40～450、-60～450
高温型 450～560
低温型 -60～-100、-100～-200、-200～-250
执行机构
型 式 LOCKE多弹簧薄膜执行机构
膜片材料 乙丙橡胶夹尼龙布、丁腈橡胶夹尼龙布
弹簧范围 20～100、80～240kPa
供气压力 140～400kPa
气源接口 Rc14
环境温度 -30～+70℃
注：该阀也可配用LOCKE5或LOCKE6和LLVP型执行机构
阀作用型式 气—关式或气—开式
附 件 定位器、空气过滤减压器、保位阀、行程开关、阀位传送器、电磁阀、手轮机构等
性 能
泄 漏 量 金属阀座：小于阀额定容量的0.01%，符合ANSI B16.104-1976Ⅳ
软 阀 座：小于阀额定容量的10-7，符合ANSI B16.104-1976Ⅵ
回 差 带定位器：小于全行程的1%
不带定位器：小于全行程的3%
基本误差 带定位器：小于全行程的±1%
不带定位器：小于全行程的±5%
可调范围 50：1（0.25≤Cv≤14）或30：1（CV≤0.16）
注：采用标准的V型聚四氟乙烯填料时
技术参数和性能
阀体型式：直通单座套筒式铸造球型阀
公称通径：20～200mm
公称压力：ANSI 125、150、300、600 JIS 10、16、20、30、40K PN1.6、4.0、6.4MPa
连接型式：法兰连接：FF、RF、RJ、LG、沟槽型、嵌入型
法兰标准：JIS B2201-1984、ANSI B16.5-1981、GB/T9112～9124-2000等
焊接连接：嵌接焊SW.
材料：铸钢（ZG230-450）、铸不锈钢（ZG1Cr18Ni9Ti ZG1Cr18Ni12Mo2Ti、ZG00Cr18Ni12Mo2Ti）、钛等
上 阀 盖：常温型（P）：-17～+230℃
伸长Ⅰ型（E1）：-45～-17℃ +230～+566℃
伸长Ⅱ型（E2I）：-100～-45℃
伸长Ⅱ型（E2W）：-196～-100℃
注:工作温度不准超过各种材料的允许范围。
压盖型式：螺栓压紧式
填料：V型聚四氟乙烯填料、含浸聚四氟乙烯石棉填料、石棉编织填料、石墨填料
阀内组件
阀芯型式：单座套筒式柱塞型阀芯
流量特性：等百分比特性（%）和线性特性（L）参考以下流量图
套筒形式：分离式套筒
材料：不锈钢（1Cr18Ni9Ti、1Cr18Ni12Mo2Ti、17-4PH、9Cr18、316L）、不锈钢堆焊司太莱合金、钛和耐腐蚀合金等
执行机构
型式：LOCKE系列多弹簧薄膜执行机构
膜片材料：乙丙橡胶夹尼龙布、丁腈橡胶夹尼龙布
弹簧范围：20～100、80～240kPa
供气压力：140～400kPa
气源接口：Rc1/4”
环境温度：-30～+70℃
阀作用型式：用正作用或反作用执行机构实现阀的气-关式或气-开式
附件：定位器、空气过滤减压器、保位阀、行程开关、阀位传送器、电磁阀、手轮机构等
性能
泄 漏 量：金属阀座：小于阀额定容量的0.01%，符合ANSI B16.104-1976IV
回 差：带定位器：小于全行程的1%，
不带定位器：小于全行程的3%（LHA1型小于全行程的5%）
基本误差：带定位器：小于全行程的±1%，
不带定位器：小于全行程的±5%带
注：采用标准的V型聚四氟乙烯填料
可调范围：50：1（Cv≥0.25）或30：1（CV≤0.16）
三、进口气动小型套筒单座调节阀性能特点：
·顶导向单座调节阀，结构紧凑，部件少、易维修。
·金属阀芯适合多种工作场合，达Ⅳ 泄漏标准，LPQT型软密封结构阀芯Ⅵ 泄漏标准。
·阀体按流体力学原理设计成等截面低流阻流道，额定流量系数增大30％。
·可调范围大，固有可调比为50。
·执行机构采用多弹簧结构，高度减少30％、重量减轻30％。
·波纹管密封型调节阀，对移动的阀杆形成完全的密封，堵 流体外漏。
·调节阀带有保温夹套，用于流体冷却后易结晶、凝固造成堵塞的场合。
欢迎您访问我们www.hy-shh.com网站， 感谢您对我们进口气动小型套筒单座调节阀的关注。如果您对我们的产品和服务有任何的建议或疑问，请立即联系我们，我们 定会尽心尽意为您提供优质满意的服务。
