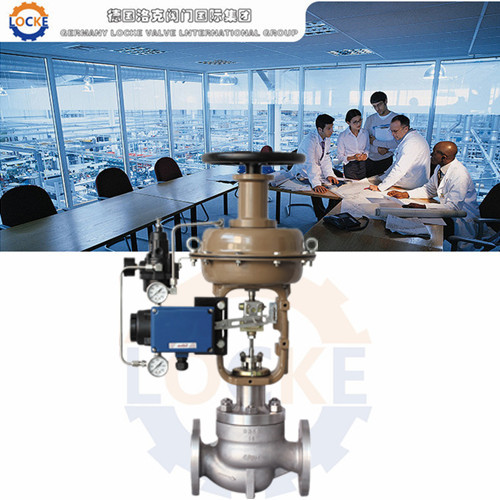

点击图片查看原图
、进口不锈钢气动调节阀描述：
德国《LOCKE》洛克--进口不锈钢气动调节阀由气动多弹簧薄膜执行机构和低流阻单座阀组成,新型执行机构高度低、重量轻、装备简便,新型阀体结构紧凑、流道通畅,具有大的流量系数。气动单座调节阀操作稳定,具有可靠的动作特性,微小的阀座泄漏、精确的流量特性、宽大的可调范围等特点。它必将以独特的优点在广泛应用中取得高质量的控制效果。气动单座调节阀产品有标准型、调节切断型、波纹管密封型、夹套保温型等多种品种。适用液体温度由-200℃至+560℃范围内多种档次。
| 产品名称 | 进口不锈钢气动调节阀 | 产品型号 | LOCKE |
| 产品品牌 | 德国《LOCKE》洛克 | 产品包装 | 木箱 |
| 驱动方式 | 气动 | 公称通径 | DN20～DN400 |
| 连接方式 | 法兰、螺纹、焊接 | 公称压力 | 0.6～6.4Mpa ≤1000PSI |
| 结构形式 | 直通式 | 适用温度 | -100℃～600℃ |
| 阀体材质 | 不锈钢、304SS、304LSS、316SS、316LSS | 制造标准 | 德国洛克原厂标准 |
| 适用介质 | 气体、液体及蒸汽等。 | ||
| 应用场合 | 电站、冶金、建筑、锅炉、设备、管道、热能、空调、消防、给排水、水处理、石油化工、造纸印刷厂。 | ||
| 产品报价 | 面议，电议（欢迎来电咨询 021-51870709） | ||
| 产品产地 | 德国 | ||
| 生产厂家 | 德国洛克阀门国际集团 | ||
| 指定代理 |
上海衡意流体控制有限公司（中国 代理商及上海办事处）
|
||
公称通径mm 20 25 40 50 65 80 100 150 200 250 300 350 400
阀座直径mm 10 12 15 20 25 32 40 50 65 80 100 125 150 200 250 300 可与本公司
商洽生产
额定流量
系数Kv 直线 1.8 2.8 4.4 6.9 11 17.6 27.5 44 69 110 176 275 440 690 1000 1600
等百分比 1.6 2.5 4 6.3 10 16 25 40 63 100 160 250 400 630 900 1440
公称压力MPa 0.6 1.6 4.0 6.4
行程mm 10 16 25 40 60 100
流量特性 直线、等百分比、快开型
介质温度℃ -40～230℃(常温型)，散热片式230～450℃(中温型)，特殊订货-100～600℃
法兰标准 符合JB78-59、JB79-59标准，可按JB/79.1-94、JB/79.2-94、ANSI、JIS、DIN 等标准订货生产
阀体材质 PN
(MPa) 0.6,1.6 WCB(ZG230-450) CF3CF8 CF8M
4.0,6.4 WCB(ZG230-450)、ZG1Cr18Ni9Ti、ZG0Cr18Ni12Mo2Ti CF8 CF8M
阀体型式 直通单座铸造球型阀
阀芯材质 1Cr18Ni9、0Cr18Ni12Mo2Ti CF8 CF8M
上阀盖形式 普通式(常温型)、热片式(中温型)、低温型
可调比R 50:1
气源接头 M16×1.5 LOCKE系列执行器技术参数及性能指标
有效面积cm2 350 350 560 900 1600
行程mm 16 25 40 60 100
弹簧范围KPa 20～100(标准):40～200;
80～240; 20～60; 60～100
基本误差% 不带定位器 ±5.0
% 气关 不带定位器 始点 ±5.0
带定位器 ±1.0 终点 ±2.5
回差% 不带定位器 ≤3.0 带定位器 始点 ±1.0
终点 ±1.0
带定位器 ≤1.0 气开 不带定位器 始点 ±2.5
终点 ±5.0
死区% 不带定位器 ≤3.0 带定位器 始点 ±1.0
终点 ±1.0
带定位器 ≤0.4 允许泄漏量L/h 1×10-4×阀额定容量
额定行程偏差% ±2.5 主要零件材料
零件名称 材料 温度范围
阀体上阀盖 HT200 -20～200℃
ZG230-450 -40～450℃
ZG1Cr18Ni9Ti -250～550℃
ZG0Cr18Ni12Mo2Ti -250～550℃
阀芯、阀座 1Cr18Ni9 -250～550℃
0Cr18Ni12Mo2Ti -250～550℃
填 料 聚四氟乙烯 -40～200℃
膜 片 丁晴橡胶夹增强涤沦织物
压缩弹簧 60Si2Mn
膜 盖 A3
三、进口不锈钢气动调节阀结构特点：
1.采用平衡式阀芯结构，轴向不平衡力小，允许压差大，稳定性好。
2.套筒互换性强，拆装方便，容易维修。
3.全金属阀芯结构适用多种工作场合，达到IV 泄漏标准，LXMQ型软密封结构阀芯达到VI 泄漏标准。
4.阀体按流体力学原理设计成等截面低流阻流道，可调范围大，固有可调比为50，额定流量系数增大30％。
5.执行机构采用多弹簧结构，高度减少30％。重量减轻30％。
6.LXMV型波纹管密封型调节阀，对移动的阀杆形成了完全的密封，堵 流体外漏。
7.LXMJ型调节阀带有保温夹套，用于流体冷却后易结晶、凝固造成堵塞的场合。
