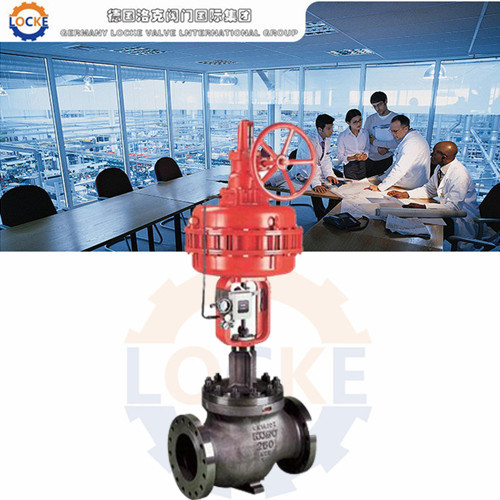

点击图片查看原图
、进口气动快速切断阀描述：
德国《LOCKE》洛克--进口气动快速切断阀由气动多弹簧活塞执行机构和低流阻、双重密封结构的切断阀组成。执行机构动作速度快、推力大、有自复位功能、带手操机构;阀体流路通畅、流量系数大、阀芯阀座有弹性和刚性串 双重密封。新颖独特的结构使本产品成为 类快速动作、严密切断、安全可靠的高性能新型切断阀。气动快速切断阀采用顶导向结构，具有结构紧凑、重量轻、动作灵敏、流体通道呈S流线型、压降损失小、阀容量大、拆装方便等优点。切断阀接受来自调节仪表的信号，切断、开启或改变介质 流向，达到对压力、流量、液位等工艺参数自动控制。广泛应用于石油、化工、冶金、电力、轻工、纺织等各种工业部门的生产过程自动控制和运程控制系统中。
| 产品名称 | 进口气动快速切断阀 | 产品型号 | LOCKE |
| 产品品牌 | 德国《LOCKE》洛克 | 产品包装 | 木箱 |
| 驱动方式 | 气动 | 公称通径 | DN20～DN200 |
| 连接方式 | 法兰、螺纹、焊接 | 公称压力 | 1.6～6.4Mpa ≤1000PSI |
| 结构形式 | 直通式 | 适用温度 | -60℃～550℃ |
| 阀体材质 | 铸钢、不锈钢 | 制造标准 | 德国洛克原厂标准 |
| 适用介质 | 气体、液体及蒸汽等。 | ||
| 应用场合 | 电站、冶金、建筑、锅炉、设备、管道、热能、空调、消防、给排水、水处理、石油化工、造纸印刷厂。 | ||
| 产品报价 | 面议，电议（欢迎来电咨询 021-51870709） | ||
| 产品产地 | 德国 | ||
| 生产厂家 | 德国洛克阀门国际集团 | ||
| 指定代理 |
上海衡意流体控制有限公司（中国 代理商及上海办事处）
|
||
公称通径(mm) 20 25 32 40 50 65 80 100 125 150 200
阀座直径(mm) 26 43 43 52 62 79 94 115 140 166 216
公称压力MPa PN1.6、2.5、4.0、6.4 MPa；ANSI 150、300LB ；JIS 10、20、30K
额定流量系数Kv 5.5 10 15 25 40 65 100 150 260 350 540
泄露量 软密封:O泄漏；硬密封：10-5×阀的额定容量
行程(mm) 16 25 40 60
切断时间S 1~2 2~4
额定行程偏差 +10%
允许压差MPa 4.0 4.0 4.0 2.8 3.5 2.4
(2.5) (1.7) (1.0) (1.1) (0.8) (1.6)
阀盖形式 常温型：-60~150℃ 中温型：-60~450℃ 高温型：-60~550℃ 低温型：-60~250℃
压盖型式 螺栓压紧式
密封填料 V型聚四氟乙烯填料、含浸聚四氟乙烯填料、石棉编织填料、柔性石墨
阀芯形式 单座型阀芯\双导向型阀芯
流量特性 快开特性 执行器技术参数
执行器型号 LOCKE系列活塞式执行机构
活塞直径 150mm(ZSD-2)、200mm(ZSD-3)、300mm(ZSD-5)、400mm(ZSD-7)
有效面积 175cm2(ZSD-2)、305cm2(ZSD-3)、700cm2(ZSD-5)、1245cm2(ZSD-7)
进气孔螺纹 M16x1.5(ZSD-2)、M20x1.5(ZSD-3 ZSD-5)、M24x2(ZSD-7)
大输出力 7200N(ZSD-2)、128700N(ZSD-3) 29300N(ZSD-5) 52000N(ZSD-7)
操作压力 500KPa
作用形式 气— 关式或气— 开式
可配附件 手轮机构、限位开关、电磁阀、阀位传送器、气动加速器、保位阀、其它
