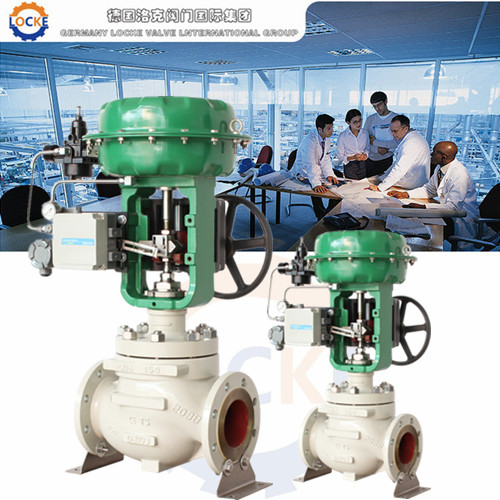

点击图片查看原图
、进口气动单座调节阀描述：
德国《LOCKE》洛克--进口气动单座调节阀由LOCKE气动多弹簧薄膜执行机构和低流阻单座阀组成, 以压缩空气为动力源，以气动多弹簧薄膜执行机构为执行器，并借助于电气阀门定位器、转换器电磁阀、保位阀等附件去驱动阀门，实现开关量或比例式调节，接收工业自动化控制系统的4-20ma毫安或者0-10V伏的控制信号来完成调节管道介质的：流量、压力、温度等各种工艺参数。进口气动单座调节阀高度低、重量轻、装备简便,新型阀体结构紧凑、流道通畅,具有大的流量系数。适用于对泄露量求严格、阀前后压差低及有 定粘度的场合，广泛应用于电力、冶金、化工、石油、环保、轻工、设备等行业。
| 产品名称 | 进口气动单座调节阀 | 产品型号 | LOCKE |
| 产品品牌 | 德国《LOCKE》洛克 | 产品包装 | 木箱 |
| 驱动方式 | 气动 | 公称通径 | DN20～DN500 |
| 连接方式 | 法兰、焊接 | 公称压力 | 1.6～6.4Mpa ≤1000PSI |
| 结构形式 | 直通式 | 适用温度 | -196℃～566℃ |
| 阀体材质 | 铸钢、不锈钢 | 制造标准 | 德国洛克原厂标准 |
| 适用介质 | 气体、液体及蒸汽等。 | ||
| 应用场合 | 电站、冶金、建筑、锅炉、设备、管道、热能、空调、消防、给排水、水处理、石油化工、造纸印刷厂。 | ||
| 产品报价 | 面议，电议（欢迎来电咨询 021-51870709） | ||
| 产品产地 | 德国 | ||
| 生产厂家 | 德国洛克阀门国际集团 | ||
| 指定代理 |
上海衡意流体控制有限公司（中国 代理商及上海办事处）
|
||
型 式 直通单座铸造球形阀
公称通径 DN20~500mm
公称压力 ANSI 125~600 JIS10、16~40K PN1.6~6.4MPa
连接型式 法兰连接：FF、RF、RJ、LG
法兰标准：JIS B2201-1984、ANSI B16.5-1981、JB79-59等
焊接连接：嵌接焊SW（40～50mm） 对接焊BW（65～200mm）
材 料 铸钢（ZG230-450） 铸不锈钢（ZG1Cr18Ni9TiZG1Cr18Ni12Mo2Ti、 ZG316L）、钛等
上 阀 盖 常温型（P）：-17～+230℃ 伸长Ⅰ型（EⅠ）：-45～-17℃ +230～+566℃ 伸长Ⅱ型（EⅡ）：-100～-45℃ 伸长Ⅲ型（EⅢ）：-196～-100℃
注：工作温度不准超过各种材料的允许范围
压盖型式 螺栓压紧式
填 料 V型聚四氟乙烯填料、含浸聚四氟乙烯石棉填料、石棉编织填料、石墨填料
阀芯型式 单座柱塞型阀芯
材 料 不锈钢（1Cr18Ni9Ti、1Cr18Ni12Mo2Ti、17-4PH、9Cr18、316L）
不锈钢堆焊司太莱合金、钛和耐腐蚀合金等
执行机构
型 式 LOCKE多弹簧薄膜执行机构
膜片材料 丁睛橡胶夹尼龙布
弹簧范围 20～100、80～240kPa
供气压力 140～400kPa
气源接口 Rc14
环境温度 -30～+70℃
注：该阀也可配用VA5或VA6和LVP型执行机构
阀作用型式 气—关式或气—开式
附 件 定位器、空气过滤减压器、保位阀、行程开关、阀位传送器、手轮机构等
性 能
泄 漏 量 金属阀座：小于阀额定容量的0.01%，符合ANSI B16.104-1976Ⅳ
软 阀 座：小于阀额定容量的10-7，符合ANSI B16.104-1976Ⅵ
回 差 带定位器：小于全行程的1%
不带定位器：小于全行程的3%
基本误差 带定位器：小于全行程的±1%
不带定位器：小于全行程的±5%
注：采用标准的V型聚四氟乙烯填料时
型 式 直通单座铸造球型阀
公称通径： 40~200mm
公称压力： ANSI 125、150、300、600
JIS 10、16、20、30、40K PN 1.6、4.0、6.4MPa
连接型式： 法兰式：FF、RF、RJ 和 LG
法兰标准： ANSI B16.5,JIS B2201
JB/T79.1 PN1.6MPa,JB/T79.2
凹凸面
焊接式：嵌接焊 SW(40~50mm） 对接焊 BW(65~200mm)
材 料： HT200 ZG25 ZG1Cr18Ni9 ZG0Cr17Ni12Mo2 1.25Cr0.5Mo 5.0Cr0.5Mo SCPH21 SCPH61 Ti
上 阀 盖：常温型（P）：-17~+230℃ 伸长I型（E1）： -45~-17℃,+230~+566℃
伸长II型（E2）： 整体式（E2I）：-100~-45℃
焊接式（E2W）： -196~-100℃
压盖型式： 螺栓压紧式
填 料： V 型聚四氟乙烯填料，含浸聚四氟乙烯石棉填料，石棉编织填料。
阀内组件
阀芯型式： 上导向单座柱塞型阀芯。
流量特性： 高精度流量特性 2；高容量流量特性
快开特性：快开阀芯。
材 料： 1Cr18Ni9Ti 0Cr17Ni12Mo2 司太莱堆焊
执行机构
型 式： LOCKE系列多弹簧式薄膜执行机构
膜片材料： 乙丙橡胶夹尼龙 弹簧范围 0.02~0.10,0.08~0.24MPa 供气压力 0.14,0.16, 0.28MPa
气源接头： Rc 1/4
环境温度： -30~+70℃
备 注：该阀也可配用 VA5 或 VA6 和 VP 执行机构
阀作用型式： 气——开式，气——关式。
附 件： 定位器、手轮机构、气动阀位传送器等。
性 能
泄 漏 量： 金属阀座：符合标准 ANSI B16.104 IV 、小于额定的 Cv 的 0.01%
聚四氟乙烯阀座：符合标准 ANSI B16.104 VI ，小于额定的 Cv 的 10-7。司太莱堆 焊阀座，小于额定 Cv 的 Cv10-7（快开阀芯）
回 差 1%（带定位器） 3%（不带定位器）
线 性 ±1%（带定位器） ±5%（不带定位器）
备注：采用标准的 V 型聚四氟乙烯填料。
可调范围 50∶1
三、进口气动单座调节阀结构特点：
1、顶导向单座调节阀，结构紧凑，部件少、易维修。
2、金属阀芯适用多种工作场合，达IV 泄漏标准，LXPQ型软密封结构阀芯达VI 泄漏标准。
3、阀体按流体力学原理设计成等截面低流阻流道，额定流量系数增大30%。
4、可调范围大，固有可调比为50。
5、执行机构采用多弹簧结构，高度减少30%、重量减轻30%。
6、波纹管密封型调节阀，对移动的阀杆形成完全的密封，堵 流体外漏。
7、调节阀带有保温夹套，用于流体冷却后易结晶、凝固造成堵塞的场合。
