、进口气动薄膜切断阀描述：

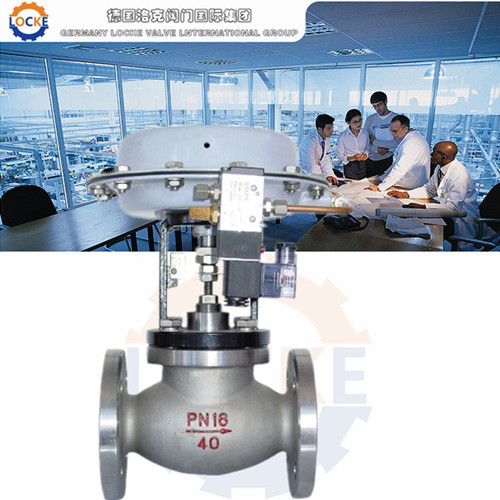

德国《LOCKE》洛克--进口气动薄膜切断阀采用顶导向结构，配用LOCKE多弹簧执行机构。具有结构紧凑、重量轻、动作灵敏、流体通道呈S流线型、压降损失小、阀容量大、拆装方便等优点。气动薄膜切断阀接受来自调节仪表的信号，切断、开启或改变介质流向，达到对压力、流量、温度或液位等工艺参数自动控制。广泛应用于石油、化工、冶金、电力、轻工、纺织等各种工业部门的生产过程自动控制和远程控制系统中。
| 产品名称 | 进口气动薄膜切断阀 | 产品型号 | LOCKE |
| 产品品牌 | 德国《LOCKE》洛克 | 产品包装 | 木箱 |
| 驱动方式 | 气动 | 公称通径 | DN15～DN200 |
| 连接方式 | 法兰、焊接、螺纹 | 公称压力 | 1.6～6.4Mpa ≤1000PSI |
| 结构形式 | 直通式 | 适用温度 | -40℃～450℃ |
| 阀体材质 | 铸钢、不锈钢 | 制造标准 | 德国洛克原厂标准 |
| 适用介质 | 气体、液体及蒸汽等。 | ||
| 应用场合 | 电站、冶金、建筑、锅炉、设备、管道、热能、空调、消防、给排水、水处理、石油化工、造纸印刷厂。 | ||
| 产品报价 | 面议，电议（欢迎来电咨询 021-51870709） | ||
| 产品产地 | 德国 | ||
| 生产厂家 | 德国洛克阀门国际集团 | ||
| 指定代理 | 上海衡意流体控制有限公司（中国 代理商及上海办事处） | ||
公称通径DN（mm） 15 20 26 32 40 50 65 80 100 125 150 200
额定流量系数kv 套筒 11 20 30 48 75 120 190 300 480 760
单座 5 7 11 20 30 48 75 120 190 300 480 760
三通
额定行程（mm） 8 12 20 25 40
允许泄漏量 硬密封（L/H） 套筒5×10-5阀额定容量 单座、三通1.2×10-7×阀的额定容量
软密封（ml/min） 无
介质温度℃ -20~+200、-40~+450
公称压力PN（MPa） 1.6 4.0 6.4
允许压差（MPa） 单座 6.4 6.4 3.8 2.5 2.9 1.8 2.0 1.3 0.83 0.8 0.55 0.52
套筒 6.4
信号压力（KPa） 200（薄膜式）
阀 体 HT200 、 ZG230-450 ZG1Cr18Ni9Ti ZGOCr18Ni 12M 02Ti
阀塞 套筒 1Cr18Ni9Ti OCr18Ni 12M 02Ti 1Cr18Ni9Ti 堆焊司太莱合金
阀芯 阀座 1Cr18Ni9Ti OCr18Ni 12M 02Ti 1Cr18Ni9Ti 堆焊司太莱合金
填 料 聚四氟乙烯 柔性石墨
波纹 膜片 丁腈橡胶夹增强涤纶织物
弹 簧 0Si2Mn
阀杆 推杆 2Cr13 、 1Cr18Ni9Ti
阀芯、阀塞 ( 软质件 ) 增强聚四氟乙烯
波 纹 管 1Cr18Ni9Ti
膜片有效面积（cm2） 100 200 400 600 100
三、进口气动薄膜切断阀结构特点：
1 、切断阀采用多弹簧执行机构与调节机构用三根立柱相连，整个高度可减小约 30 ％，重量可减轻约 30 ％。
2 、阀体按流体力学原理设计成等截面低流阻流道，额定流量系数增大 30 ％。
3 、阀内件密封部分有严密型和软密封两种，严密型为堆焊硬质合金，软密封型为软质材料制作，关闭时密封性能优良。
4 、平衡型阀内件，提高了切断阀的许用压差。
5 、波纹管密封型对移动的阀杆形成完全的密封，堵 了介质外漏的可能性。
6 、活塞式执行机构，操作力大，使用压差大。
欢迎您访问我们www.hy-shh.com网站， 感谢您对我们进口气动薄膜切断阀的关注。如果您对我们的产品和服务有任何的建议或疑问，请立即联系我们，我们 定会尽心尽意为您提供优质满意的服务。
