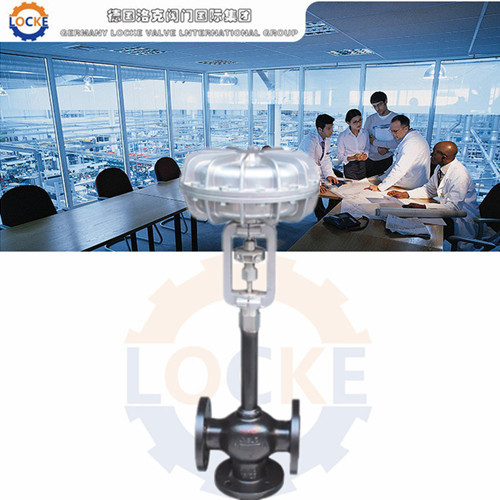

点击图片查看原图
、进口气动三通合流调节阀描述：
德国《LOCKE》洛克--进口气动三通合流调节阀采用圆筒型薄壁窗口形阀芯导向,不同于柱塞形阀芯的衬套导向.配用LOCKE多弹簧执行机构，具有结构简单、重量轻、体积小、拆装方便等优点.广泛应用于精确控制气体、液体等介质的工艺参加如压力、流量、温度、液位保持在给定值。适合于把两种流体经三通阀合并成 种流体的场合。
| 产品名称 | 进口气动三通合流调节阀 | 产品型号 | LOCKE |
| 产品品牌 | 德国《LOCKE》洛克 | 产品包装 | 木箱 |
| 驱动方式 | 气动 | 公称通径 | DN20～DN300 |
| 连接方式 | 法兰、螺纹、焊接 | 公称压力 | 1.6～10.0Mpa ≤1500PSI |
| 结构形式 | 套筒式 | 适用温度 | -196℃～450℃ |
| 阀体材质 | 铸钢、不锈钢 | 制造标准 | 德国洛克原厂标准 |
| 适用介质 | 气体、液体及蒸汽等。 | ||
| 应用场合 | 电站、冶金、建筑、锅炉、设备、管道、热能、空调、消防、给排水、水处理、石油化工、造纸印刷厂。 | ||
| 产品报价 | 面议，电议（欢迎来电咨询 021-51870709） | ||
| 产品产地 | 德国 | ||
| 生产厂家 | 德国洛克阀门国际集团 | ||
| 指定代理 | 上海衡意流体控制有限公司（中国 代理商及上海办事处） | ||
公称通径(DN) 20 25 32 40 50 65 80 100 125 150 200 250 300
阀座直径(dn) 20 25 32 40 50 65 80 100 125 150 200 250 300
额定流量系数(KV) 分流阀 6.3 8.5 13 21 34 53 85 135 210 340 535 800 1360
合流阀 - - - - - - 85 135 210 340 535 800 1360
允许压差(MPa) 3.5 3.2 2.2 2.2 1.4 1.38 0.94 0.61 0.51 0.36 0.2 0.19 0.13
公称压力(MPa) 1.6、2.5、4.0、6.4、10.0
配用执行器型号 LOCKE-1 LOCKE-2 LOCKE-3 LOCKE-4 LOCKE-5
额定行程(mm) 16 25 40 60 100
阀盖形式 标准型(-17～+250℃)、高温型(+250～+450℃)、低温型(-40～-196℃)、波纹管密封型(-40～+350℃)
压盖形式 螺栓压紧式
密封填料 V型聚四氟乙烯填料、V型柔性石墨填料
阀芯形式 双导向型套筒式阀芯
流量特性 直线性、等百分比
进口气动三通合流调节阀执行机构
配置执行器类别 LOCKE系列多弹簧簿膜执行机构
执行器型号 LOCKE-1 LOCKE-2 LOCKE-3 LOCKE-4 LOCKE-5
有效面积(cm2) 350 350 560 900 1400
行程(mm) 10、16 24 40 40、60 100
弹簧范围(KPa) 20～100(标准)、20-60、60-100、40-200、80-240
膜片材料 丁腈橡胶夹尼龙布、乙丙橡胶夹尼龙布
供气压力 140～400KPa
气源接口 RC1/4"
环境温度 -30～+70℃
可配附件 定位器、空气过滤减压器、保位阀、行程开关、阀位传送器、手轮机构等
作用形式 气关式(B)—失气时阀位开(FO)；气开式(K)—失气时阀位关(FC)
进口气动三通合流调节阀零件材料
1 阀体 WCB 304 316 316L
2 阀座 304 304 316 316L
3 阀芯 304 304 316 316L
4 垫片 PTFE\石墨垫片
5 铜套 黄铜
6 导向套 304 304 316 316L
7 密封中垫 PTFE\石墨垫片
8 阀盖 WCB 304 316 316L
9 填料 PTFE/石墨
10 填料压盖 WCB 304 316 316L
11 阀杆 304 304 316 316L
进口气动三通合流调节阀性能指标
项目 不带定位器 带定位器
基本误差% ±5.0 ±1.0
回差% 3.0 1.0
死区% 3.0 0.4
始终点偏差% 气开 始点 ±2.5 ±1.0
始点 ±5.0 ±1.0
气关 始点 ±5.0 ±1.0
终点 ±2.5 ±1.0
额定行程偏差% ≤2.5
泄露量L/h 0.01%×阀额定容量
可调范围R 30：1
阀 体
型 式：三通铸造球型阀
公称通径：合流阀：25、40、50、65、80、100、125、150mm
分流阀：80、100、125、150mm
公称压力：ANSI 150、300 JIS 10、20K
连接型式：法兰连接： RF、RJ
法兰标准：JIS B2201-1984、ANSI B16.5-1981、GB/T9112～9124-2000等
材 料：铸钢（ZG230-450）、铸不锈钢（ZG1Cr18Ni9Ti、ZG1Cr18Ni12Mo2Ti、ZG00Cr18Ni12Mo2Ti）等
上 阀 盖：常温型（P）：0～+200℃
伸长Ⅰ型（E1）： 200～+425℃
压盖型式：螺栓压紧式
填 料：V型聚四氟乙烯填料、含浸聚四氟乙烯石棉填料、石棉编织填料、石墨填料
阀内组件
阀芯型式：V型缺口阀芯
流量特性：线性
材 料：不锈钢（1Cr18Ni9Ti、1Cr18Ni2Mo2Ti、17-4PH、9Cr18、316L）不锈钢堆焊司太莱合金等
执行机构
型 式：LOCKE系列多弹簧薄膜执行机构
膜片材料：乙丙橡胶夹尼龙布、丁腈橡胶恶夹尼龙布
弹簧范围：20～100、80～240kPa
供气压力：140～400kPa
气源接口：Rc1/4”
环境温度：-30～+70℃
阀作用型式：用正作用或反作用执行机构实现阀的气-关式或气-开式
附 件：定位器、空气过滤减压器、保位阀、行程开关、阀位传送器、电磁阀、手轮机构等
性能
泄 漏 量：金属阀座：小于阀额定容量的0.01%，符合ANSI B16.104-1976IV
回 差：带定位器：小于全行程的1%，
不带定位器：小于全行程的3%（LQT1型小于全行程的5%）
基本误差：带定位器：小于全行程的±1%，
不带定位器：小于全行程的±5%
注：采用标准的V型聚四氟乙烯填料
可调范围：50：1（0.25≤Cv≤14）或30：1（CV≤0.16）
