、进口气动高压调节阀描述：

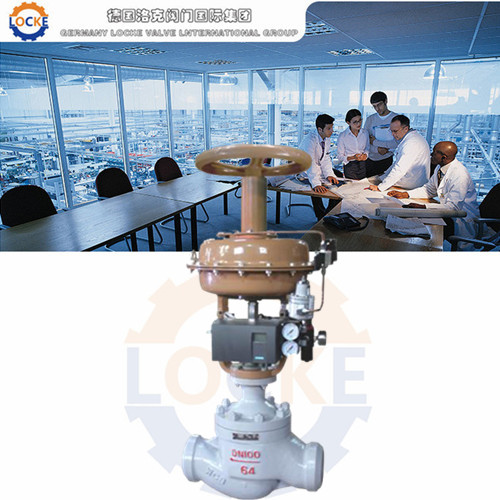

德国《LOCKE》洛克--进口气动高压调节阀是专为高压系统设计的 种特殊阀门，用于化工、石油、电力等工业部门销售过程的自动调节和远程控制。气动高压调节阀由LOCKE气动薄膜执行机构和高压调节阀两部分组成。气动高压调节阀的结构型式为直通单座笼式，阀芯为柱塞形，用于高压差条件下的阀芯，头部渗或镶以硬质合金，以抗高压差情况下的冲刷和气蚀，提高使用寿命。由于压差高，介质对阀芯不平衡力较大，设计时已选用钢度较大的执行机构， 般都配用阀门定位器。气动高压笼式调节阀的动作，来源于信号压力在薄膜上产生的推力，使推杆推动阀芯作相应的移动，既调节阀行程。行程的变化，使阀的流通面积变化，来调节压力、温度、流量和液位等工艺参数。
| 产品名称 | 进口气动高压调节阀 | 产品型号 | LOCKE |
| 产品品牌 | 德国《LOCKE》洛克 | 产品包装 | 木箱 |
| 驱动方式 | 气动 | 公称通径 | DN20～DN300 |
| 连接方式 | 法兰、螺纹、焊接 | 公称压力 | 10.0～45.0Mpa ≤7000PSI |
| 结构形式 | 直通式 | 适用温度 | -196℃～450℃ |
| 阀体材质 | 铸钢、不锈钢、锻钢 | 制造标准 | 德国洛克原厂标准 |
| 适用介质 | 气体、液体及蒸汽等。 | ||
| 应用场合 | 电站、冶金、建筑、锅炉、设备、管道、热能、空调、消防、给排水、水处理、石油化工、造纸印刷厂。 | ||
| 产品报价 | 面议，电议（欢迎来电咨询 021-51870709） | ||
| 产品产地 | 德国 | ||
| 生产厂家 | 德国洛克阀门国际集团 | ||
| 指定代理 | 上海衡意流体控制有限公司（中国 代理商及上海办事处） | ||
公称通径(DN) 20 25 32 40 50 65 80 100 125 150 200 250 300
阀座直径(dn) 20 25 32 40 50 65 80 100 125 150 200 250 300
额定流量系数(KV) 直线 10 12.5 19.5 30.5 48.4 76 125 195 305 484 760 1000 1600
等百分 8 11 17,6 27.5 44 69 110 176 275 440 690 900 1300
允许压差(MPa) ≤ 公称压力
公称压力(MPa) 10.0,16.0,25.0,32.0,45.0
额定行程(mm) 16 25 40 60 100
配用执行器型号 LOCKE-1 LOCKE-2 LOCKE-3 LOCKE-4 LOCKE-5
阀盖形式 标准型(-17～ 250℃),高温型( 250～ 450℃),低温型(-40～-196℃),波纹管密封型(-40～ 350℃)
压盖形式 螺栓压紧式
密封填料 V型聚四氟乙烯填料,V型柔性石墨填料
阀芯形式 双座柱塞导向型阀芯
流量特性 直线性,等百分比 执行机构
三、进口气动高压调节阀执行机构：
配置执行器类别 LOCKE系列多弹簧簿膜执行机构
执行器型号 LOCKE-1 LOCKE-2 LOCKE-3 LOCKE-4 LOCKE-5
有效面积(cm2) 350 350 560 900 1400
行程(mm) 10,16 24 40 40,60 100
弹簧范围(KPa) 20～100(标准),20-60,60-100,40-200,80-240
膜片材料 丁腈橡胶夹尼龙布,乙丙橡胶夹尼龙布
供气压力 140～400KPa
气源接口 RC1/4"
环境温度 -30～ 70℃
可配附件 定位器,空气过滤减压器,保位阀,行程开关,阀位传送器,手轮机构等
作用形式 气关式(B)—失气时阀位开(FO)；气开式(K)—失气时阀位关(FC) 零件材料
四、进口气动高压调节阀零件材料：
1 底座 WCB 304 316 316L
2 阀体 WCB 304 316 316L
3 阀芯 304 304 316 316L
4 阀座 304 304 316 316L
5 铜套 黄铜
6 导向套 304 304 316 316L
7 垫片 PTFE\石墨垫片 PTFE\石墨垫片 PTFE\石墨垫片 PTFE\石墨垫片
8 阀盖 WCB 304 316 316L
9 阀杆 304 304 316 316L
10 填料 PTFE/石墨 PTFE/石墨 PTFE/石墨 PTFE/石墨
11 填料压盖 WCB 304 316 316L
12 螺栓 25 0Cr18Ni9Ti 1Cr18Ni9Ti 1Cr18Ni9Ti
五、进口气动高压调节阀性能指标：
项目 不带定位器 带定位器
基本误差% ±5.0 ±1.0
回差% 3.0 1.0
死区% 3.0 0.4
始终点偏差% 气开 始点 ±2.5 ±1.0
始点 ±5.0 ±1.0
气关 始点 ±5.0 ±1.0
终点 ±2.5 ±1.0
额定行程偏差% ≤2.5
泄露量L/h 0.01%×阀额定容量
可调范围R 30：1
型 式 直通焊接式铸造球形阀
公称通径： 20、25、32、40、50、65、80、100、150、200mm
公称压力： ANSI 900、1500、2500 JIS63K
连接型式： 法兰连接：RF、RJ
法兰标准：JIS B2201-1984、ANSI B16.5-1981等
焊接连接：嵌接焊SW（40～80mm） 对接焊BW（80～200mm）
材料：铸钢（ZG230-450）、CrMo钢不锈钢（ZG1Cr18Ni9Ti、ZG1Cr18Ni12Mo2Ti、ZG316L）等
上 阀 盖： 常温型（P）：-5～+230℃ 伸长Ⅰ型（EⅠ）：+230～+566℃
注：工作温度不准超过各种材料的允许范围
压盖型式： 螺栓压紧式
填 料: 石棉编织填料、石墨填料
阀内组件
阀芯型式: 金属阀座的压力平衡结构
材 料: 不锈钢（1Cr18Ni9Ti、1Cr18Ni12Mo2Ti、17-4PH、9Cr18、316L）不锈钢堆焊司太莱合金、钛和耐腐蚀合金等
执行器
型 式 LOCKE多弹簧薄膜执行机构
膜片材料: 丁睛橡胶夹尼龙布
弹簧范围: 40～200、80～240kPa
供气压力: 280～400kPa
气源接口: Rc 1 4
环境温度: -30～+70℃
阀作用型式：气关式或气开式
附 件：定位器、空气过滤减压器、保位阀、行程开关、阀位传送器、手轮机构等
性 能
泄 漏 量：金属阀座：小于阀额定容量的0.1%，符合ANSI B16.104-1976Ⅲ
回 差: 带定位器：小于全行程的1%
基本误差: 带定位器：小于全行程的±1%
注：采用标准的V型聚四氟乙烯填料时
可调范围: 50：1
六、进口气动高压调节阀结构特点：
(1)由气动薄膜执行机构和高压调节阀两部分组成
(2)结构型式为直通单座笼式，阀芯为柱塞形，用于高压差条件下的阀芯，头部渗或镶以硬质合金，以抗高压差情况下的冲刷和气蚀，提高使用寿命。
(3)由于压差高，介质对阀芯不平衡力较大，设计时已选用钢度较大的执行机构， 般都配用阀门定位器。
(4)动作来源于信号压力在薄膜上产生的推力，使推杆推动阀芯作相应的移动，既调节阀行程的变化，使阀的流通面积变化，来调节压力、温度、流量和液位等工艺参数。
