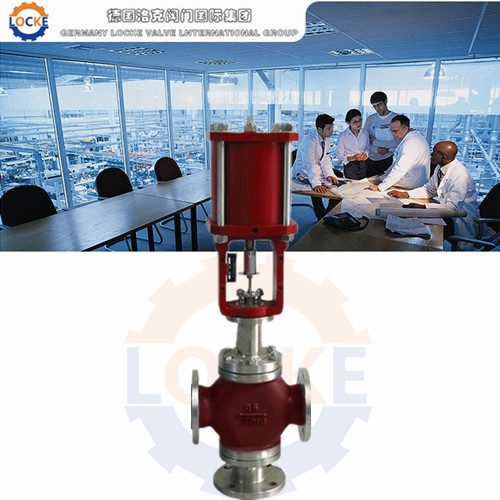

点击图片查看原图
、进口气动三通切断阀描述：
德国《LOCKE》洛克--进口气动三通切断阀采用顶导向结构，配用多弹簧执行机构。具有结构紧凑、重量轻、动作灵敏、流体通道呈S流线型、压降损失小、阀容量大、拆装方便等优点。切断阀接受来自调节仪表的信号，切断、开启或改变介质流向，达到对压力、流量、温度或液位等工艺参数自动控制。广泛应用于石油、化工、冶金、电力、轻工、纺织等各种工业部门的生产过程自动控制和远程控制系统中。
| 产品名称 | 进口气动三通切断阀 | 产品型号 | LOCKE |
| 产品品牌 | 德国《LOCKE》洛克 | 产品包装 | 木箱 |
| 驱动方式 | 气动 | 公称通径 | DN15～DN200 |
| 连接方式 | 法兰 | 公称压力 | 1.6～6.4Mpa ≤1000PSI |
| 结构形式 | 套筒式 | 适用温度 | -196℃～566℃ |
| 阀体材质 | 铸钢、不锈钢 | 制造标准 | 德国洛克原厂标准 |
| 适用介质 | 气体、液体及蒸汽等。 | ||
| 应用场合 | 电站、冶金、建筑、锅炉、设备、管道、热能、空调、消防、给排水、水处理、石油化工、造纸印刷厂。 | ||
| 产品报价 | 面议，电议（欢迎来电咨询 021-51870709） | ||
| 产品产地 | 德国 | ||
| 生产厂家 | 德国洛克阀门国际集团 | ||
| 指定代理 | 上海衡意流体控制有限公司（中国 代理商及上海办事处） | ||
技术指标：
阀体形式 三通铸造阀
公称通径 DN15～200mm
公称压力 PN1.6、2.5、4.0、6.4 MPa；ANSI 150、300LB ；JIS 10、20、30K
法兰标准 GB、JB、ANSI、JIS、HG等
连接形式 法兰式 (RF、FF)
阀盖形式 (常温型) 标准型
压盖型式 螺栓压紧式
密封填料 V型聚四氟乙烯填料、含浸聚四氟乙烯填料、石棉编织填料、柔性石墨
阀芯形式 双导向双座套筒型阀芯
流量特性 快开特性 主要性能参数：
公称通径(mm) 20 25 32 40 50 65 80 100 125 150 200
额定流量系数Kv 8 12 17 29 43 70 110 165 275 440 690
额定行程mm 8 12 20 25 40 60
有效面积cm2 100 200 400 600 1000
允许泄露量 硬密封 1.2X10-7 × 阀额定容量
软密封 VI 、无泄露
允许压差MPa ≤ 公称压力
信号压力KPa 0 ～ 250(薄膜式)
执行机构
型 式 LOCKE系列多弹簧薄膜执行机构
膜片材料 乙丙橡夹尼龙
弹簧范围 0.08~0.24,0.04~0.24Mpa
供气压力 0.28,0.30,0.35,0.40Mpa
气源接头 Rc1/4
环境温度 -30~+70摄氏度
阀作用型式 气关式或气开式
附 件 定位器、手轮机构、气动阀位传送器等
性 能
泄 漏 量 符合标准ANSIB16.104IV ,小于额定CV的0.01%
回 差 3%(不带定位器);1%(带定位器)
线 性 正负5%(不带定位器)。正负1%(带定位器)
可调范围 50:1
三、进口气动三通切断阀设计特点：
切断阀采用多弹簧执行机构与调节机构用三根立柱相连，整个高度可减小约30％，重量可减轻约30％。
阀体按流体力学原理设计成等截面低流阻流道，额定流量系数增大30％。
阀内件密封部分有严密型和软密封两种，严密型为堆焊硬质合金，软密封型为软质材料制作，关闭时密封性能优良。
平衡型阀内件，提高了切断阀的许用压差。
波纹管密封型对移动的阀杆形成完全的密封，堵 了介质外漏的可能性。
活塞式执行机构，操作力大，使用压差大。
欢迎您访问我们www.hy-shh.com网站， 感谢您对我们进口气动三通切断阀的关注。如果您对我们的产品和服务有任何的建议或疑问，请立即联系我们，我们 定会尽心尽意为您提供优质满意的服务。
