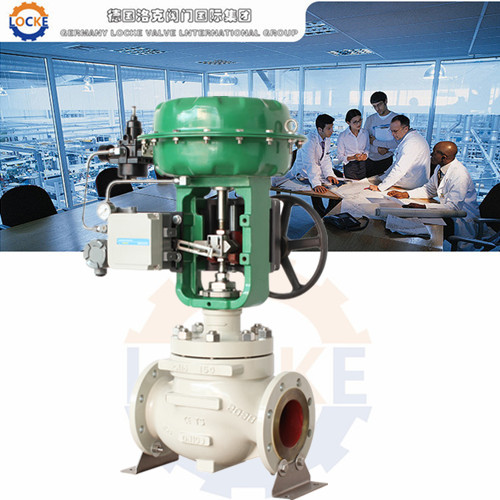

、进口笼式单座调节阀描述：
德国《LOCKE》洛克--进口笼式单座调节阀由LOCKE多弹簧气动执行器及低流阻笼式调节阀阀体组成。LOCKE多弹簧执行机构高度低、重量轻、装备简便。阀内件采用单座导向型阀芯，它主要利用流体的压力实现阀芯快速动作，操作力小，密封型式采用单座密封，流量特性曲线精度高。气动笼式单座调节阀阀体流道呈S流线型，具有结构紧凑、重量轻、动作灵敏、压降损失小、阀容量大、流量特性精确、维护方便等优点，可用于苛刻的工作条件。气动笼式单座调节阀动态稳定性好、噪音低、防空化，适宜控制各种温度的高压差流体。气动笼式单座调节阀主要适用于允许泄露量非常小、阀前后压差较大的场合，“被评为欧美 认可的阀门之 ”。
| 产品名称 | 进口笼式单座调节阀 | 产品型号 | LOCKE |
| 产品品牌 | 德国《LOCKE》洛克 | 产品包装 | 木箱 |
| 驱动方式 | 气动 | 公称通径 | DN20～DN500 |
| 连接方式 | 法兰、螺纹、焊接 | 公称压力 | 1.6～6.4Mpa ≤1000PSI |
| 结构形式 | 直通式 | 适用温度 | -196℃～566℃ |
| 阀体材质 | 铸钢、不锈钢 | 制造标准 | 德国洛克原厂标准 |
| 适用介质 | 气体、液体及蒸汽等。 | ||
| 应用场合 | 电站、冶金、建筑、锅炉、设备、管道、热能、空调、消防、给排水、水处理、石油化工、造纸印刷厂。 | ||
| 产品报价 | 面议，电议（欢迎来电咨询 021-51870709） | ||
| 产品产地 | 德国 | ||
| 生产厂家 | 德国洛克阀门国际集团 | ||
| 指定代理 | 上海衡意流体控制有限公司（中国 代理商及上海办事处） | ||
型 式 直通单座铸造球形阀
公称通径 DN20~500mm
公称压力 ANSI 125~600 JIS10、16~40K PN1.6~6.4MPa
连接型式 法兰连接：FF、RF、RJ、LG
法兰标准：JIS B2201-1984、ANSI B16.5-1981、JB79-59等
焊接连接：嵌接焊SW（40～50mm） 对接焊BW（65～200mm）
材 料 铸钢（ZG230-450） 铸不锈钢（ZG1Cr18Ni9TiZG1Cr18Ni12Mo2Ti、 ZG316L）、钛等
上 阀 盖 常温型（P）：-17～+230℃ 伸长Ⅰ型（EⅠ）：-45～-17℃ +230～+566℃ 伸长Ⅱ型（EⅡ）：-100～-45℃ 伸长Ⅲ型（EⅢ）：-196～-100℃
注：工作温度不准超过各种材料的允许范围
压盖型式 螺栓压紧式
填 料 V型聚四氟乙烯填料、含浸聚四氟乙烯石棉填料、石棉编织填料、石墨填料
阀芯型式 单座柱塞型阀芯
材 料 不锈钢（1Cr18Ni9Ti、1Cr18Ni12Mo2Ti、17-4PH、9Cr18、316L）
不锈钢堆焊司太莱合金、钛和耐腐蚀合金等
执行机构
型 式 LOCKE多弹簧薄膜执行机构
膜片材料 丁睛橡胶夹尼龙布
弹簧范围 20～100、80～240kPa
供气压力 140～400kPa
气源接口 Rc14
环境温度 -30～+70℃
注：该阀也可配用VA5或VA6和LVP型执行机构
阀作用型式 气—关式或气—开式
附 件 定位器、空气过滤减压器、保位阀、行程开关、阀位传送器、手轮机构等
性 能
泄 漏 量 金属阀座：小于阀额定容量的0.01%，符合ANSI B16.104-1976Ⅳ
软 阀 座：小于阀额定容量的10-7，符合ANSI B16.104-1976Ⅵ
回 差 带定位器：小于全行程的1%
不带定位器：小于全行程的3%
基本误差 带定位器：小于全行程的±1%
不带定位器：小于全行程的±5%
注：采用标准的V型聚四氟乙烯填料时
阀 体
型 式： 直通单座铸造球形阀
公称通径： 40、50、65、80、100、150、200mm
公称压力： ANSI 125、150、300、600 JIS10、16、20、30、40K PN1.6、4.0、6.4MPa
连接型式： 法兰连接：FF、RF、RJ、LG
法兰标准： JIS B2201-1984、ANSI B16.5-1981、JB79-59等
焊接连接： 嵌接焊SW（40～50mm） 对接焊BW（65～200mm）
材 料：铸钢（ZG230-450）铸不锈钢（ZG1Cr18Ni9Ti、ZG1Cr18Ni12Mo2Ti、ZG316L）、钛等
上 阀 盖：常温型（P）：-17～+230℃ 伸长Ⅰ型（EⅠ）：-45～-17℃ +230～+566℃
伸长Ⅱ型（EⅡ）：-100～-45℃ 伸长Ⅲ型（EⅢ）：-196～-100℃
注：工作温度不准超过各种材料的允许范围
压盖型式： 螺栓压紧式
填 料： V型聚四氟乙烯填料、含浸聚四氟乙烯石棉填料、石棉编织填料、石墨填料
阀内组件
阀芯型式： 单座套筒式柱塞型阀芯
套筒形式： 分离式套筒
材 料： 不锈钢（1Cr18Ni9Ti、1Cr18Ni12Mo2Ti、17-4PH、9Cr18、316L）
不锈钢堆焊司太莱合金、钛和耐腐蚀合金等
执行机构
型 式： LOCKE多弹簧薄膜执行机构
膜片材料： 丁睛橡胶夹尼龙布
弹簧范围： 20～100、80～240kPa
供气压力： 140～400kPa
气源接口： Rc 1 4
环境温度： -30～+70℃
注：该阀也可配用VA5或VA6和LVP型执行机构。
阀作用型式： 气—关式或气—开式
附 件： 定位器、空气过滤减压器、保位阀、行程开关、阀位传送器、手轮机构等
性 能
泄 漏 量： 金属阀座：小于阀额定容量的0.01%，符合ANSI B16.104-1976Ⅳ
软 阀 座：小于阀额定容量的10-7，符合ANSI B16.104-1976Ⅵ
回 差： 带定位器：小于全行程的1%
不带定位器：小于全行程的3%
基本误差： 带定位器：小于全行程的±1%
不带定位器：小于全行程的±5%
注：采用标准的V型聚四氟乙烯填料时
可调范围： 50：1
