主要技术参数:
1.控制方式:德国西门子PLC和触摸屏操作;
2.显示方式:7吋真彩液晶屏显示,型号:SMART700;
3.工作方式:手动、自动可选择;
4.数据输出:标配RS232接口,打印输出;
5.驱动装置:伺服电机驱动;主马达(1 台): 松下;高度升降步进马达(1 台):雷赛;横向移动马达(1 台):变频交流电机;
6.测试精度:尺寸D±0.2mm,位置P±2mm;
7. 辊筒要求:2×0.3米,双辊筒;滚轮直径118±5mm,每个滚轮重(28500±500)克(含滚轮、鞋钉和轴),特别设计的自带鞋钉柱状磨损辊筒;
8.试验次数:标准要求内任意可设定;
9.试验速度:标准要求内任意可设定;
10.设备电源:AC220V 50Hz;3KW。设备性能特点:
Delta德尔塔仪器公司特别设计的机器上的抽屉装置可以方便的更换测试样品,监测测试效果和添加填充材料.特别设计的槽状装置可以收集多余的填充材料.全部监测操作流程可以在透明的外壳外进行观测。
· FIFA力学磨损检测设备
· 测试范围较大
· 样品检查与更换快捷
· 自动调整样品厚度
· 更高透明度与安全性
· 符合FIFA09,BS & EN13672:2004,BS & EN15306标准要求
1. 特别设计的自带鞋钉柱状磨损辊筒在测试过程中容易调整,调节器可控制辊筒向左或向右,以配合有关测试的人造草皮。测试完成后,可升高滚轮,方便更换样品。
2. 整体采用透明的、密封外壳框架式结构,仪器造型美观大方、隔音效果强,试验过程安全性稳定性高。仪器试验过程中产生的仪器外部配有铝合金框架+有机玻璃保护罩,测试时必须关闭全部安全保护门,在测试过程中,如打开安全门,机械机构将自动全部暂停,以确保测试人员的生命安全。
3. 整机采用智能化控制,在控制面可设定板是草坪测试的全部操作。只要在控制台输入所需要的参数,之后机器将自动循环测试。在测试过程中可随时暂停测试,打开安全门,观察样品的损耗度。
符合标准:
2.1、满足FIFA09,BS & EN13672:2004,BS & EN15306,GB/T 20394-2013等相关测试标准要求。
2.2、国际足联——FIFA Quality Concept for Football Turf, 2006.8. 人造草丝产品耐久性测试要求(及设备),如下:
2.3、耐久性测试——抗磨损性。
抗磨损性:草皮用人工方法磨损(模拟磨损5年的情况),并测试以下内容:震动吸收、垂直变形、球垂直反弹以及旋转阻力(如表1)。

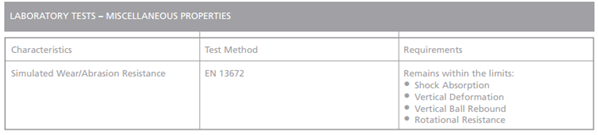

表1 抗磨损性测试内容:
测试性能 |
测试方法 |
质量指针 |
抗磨损性 |
EN 13672 |
测试磨损后样品的震动吸收、垂直变形、球垂直反弹以及旋转阻力 |
