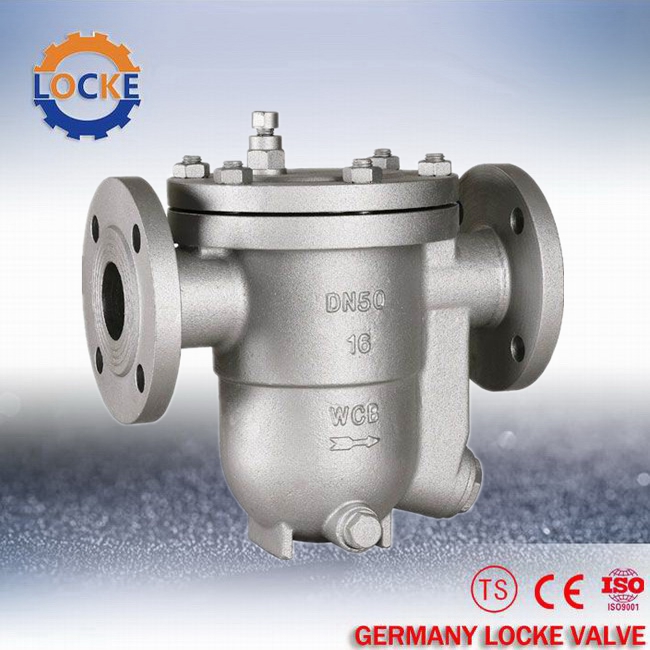

德国《LOCKE》洛克-进口自由浮球式蒸汽疏水阀利用高精度研磨不锈钢空心浮球在阀腔内随着凝结水的液位变化开启或关闭阀门。该疏水阀的结构比较简单,主要由浮球和自动排空装置组成。阀腔内唯 的动作元件不锈钢空心浮球,采用高精度研磨工艺制造,整个球面均可做密封面,工作时无集中磨损,使用寿命长 ; 阀腔内无易损件,可靠性高。浮球能根据水位变化而自由调节阀孔的开度,能够连续排放凝结水,过冷度≈0℃,工作效率高。
自动排空装置分为两种 :(低压PN25以内)液囊热敏元件组成和(过热蒸汽系统)双金属片组成。
二、进口自由浮球式蒸汽疏水阀技术参数:
规格范围 |
DN15-DN100 |
温度范围 |
-20℃≈450℃ |
压力范围 |
PN16-PN40 |
阀体材质 |
铸钢/不锈钢/铬钼钢 |
阀杆材质 |
不锈钢 |
阀盖材质 |
铸钢/不锈钢/铬钼钢 |
连接方式 |
法兰,内螺纹连接 |
应用场合 |
水、水蒸汽 |
三、进口自由浮球式蒸汽疏水阀性能特点:
1、唯 转动的是高精度研磨的不锈钢浮球,抗腐蚀。
2、结构简单,维修方便。
3、不受压力波动的影响,连续排水,噪声小。
4、装有自动排空装置,能够迅速排除空气,防止气堵和汽锁。
5、体积小,排量大。
6、有水就排,能够加快系统启动速度。
四、进口自由浮球式蒸汽疏水阀工作原理:
进口自由浮球式蒸汽疏水阀的结构简单,内部只有 个精细研磨的不锈钢空心浮球,既是浮子又是启闭件,无易损零件,使用寿命很长。装置刚起动时,管道内出现空气和低温冷凝水,手动排空气阀能迅速排除不凝结气体,疏水阀开始进入工作状态,低温冷凝水流进疏水阀,凝结水的液位上升,浮球上升,开启阀门。装置很快提升温度,管道内温度上升到饱和温度之前,自动排空气阀已经关闭;装置进入正常运行状况,凝结水减少,液位下降,浮球随液位升降调节阀孔流量;当凝结水停止进入时,浮球随介质流向逼近阀座,关闭阀门。自由浮球式蒸汽疏水阀的阀座总处于液位以下,形成水封,无蒸汽泄漏。
五、进口自由浮球式蒸汽疏水阀选型条件:
1 、根据用汽设备zui大耗汽量乘选用倍率( 2 — 3 倍),为zui大凝结水量来选疏水阀的排水量。
2 、疏水阀的zui高工作压差,(即阀前工作压力减去阀后背压)有背压要注明。
3 、疏水阀的zui高工作温度。
4 、疏水阀使用工况。
5 、连接方式。
6 、阀体材 料。
