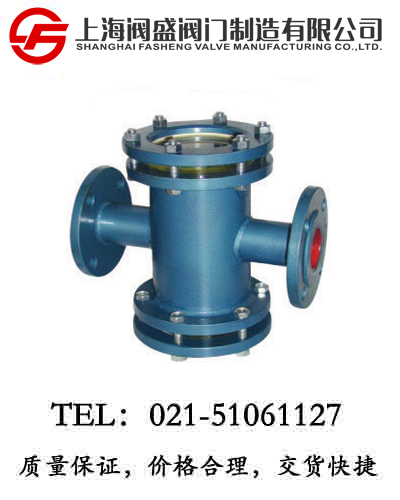

	产品名称：	直通视镜
	产品型号：	SJ-3
	产品口径：	DN25-150mm
	产品压力：	0.6-2.5MPa
	产品材质：	铸钢、不锈钢
	联系电话：	021-51061127
	联系传真：	021-51062214
	Email：	fashengfamen@126.com
	联系人：	陈云非
	联系手机：	18217570461
	QQ：	203398752
	公司名：	上海阀盛阀门制造有限公司
	帐号：	03416900040048386
	开户行：	农行上海水清南路支行
	售后承诺：	质保年，质量三包：包修、包换、包退。

详细介绍：

直通视镜概述：

直通视镜是工业管道装置上主要附件之，在石油、化工、医药、食品等工业生产装置的管道中，视镜能随时观察管道中液体、气体、蒸汽等介质流动及反应情况，起到监视生产、避免生产过程中事故发生的作用。直通视镜产品特点：直通视镜用于排液或糟前的固流，冷却水等液体管路上以观察液体流动情况。阀体材料：有碳钢、不锈钢、衬胶、衬氟等多种。公称压力范围：有2.5、6公斤/厘米2两种。工作温度：金属≤200℃，塑料≤80℃，允许急变温度80℃ 公称直径：DN15~DN150厘米。

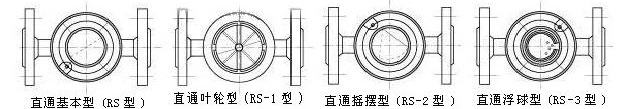

（1）、直通视镜结构图：

（2）、主要技术参数：

①、壳体材质：碳钢WCB、不锈钢304、321、316、316L、钢内衬四氟。

②、视窗材质：钢化硼硅玻璃、石英玻璃。

③、密封材质：丁腈橡胶、聚四氟乙烯。

④、工作压力（MPa）0.6~2.5

⑤、工作温度（℃）：0~200℃

（3）、直通视镜主要连接尺寸（0.6-2.5MPa）：

G	DN	2.5公斤				6公斤
		外形尺寸		玻璃板		外形尺寸		玻璃板
		H	L	直径	厚度	H	L	直径	厚度
1	25	200	181	65	10	200	189	65	10
1-1/4	32	260	226	95	15	260	234	95	15
1-1/2	40	260	226	95	15	260	234	95	15
2	50	320	266	140	20	320	278	140	20
2-1/2	65	320	266	140	20	320	278	140	20
3	80	360	300	165	20	360	308	165	20
4	100	360	300	165	20	360	308	165	20
5	125	440	356	165	20	440	364	165	20
6	150	440	356	165	20	440	364	165	20

（4）、直通视镜主要外形连接尺寸（2.5MPa）：

Pg=2.5公斤/厘米2
公称直径Dg	外形尺寸		玻璃板		型号
公称直径Dg	H	L	直径	厚度	型号
25X32	260	226	95	15	HGS 07-105-01-1~7
4050	320	266	140	20	HGS 07-105-02-1~7
5060	320	266	140	20	HGS 07-105-03-1~7
65X80	360	300	165	20	HGS 07-105-04-1~7
80100	360	300	165	20	HGS 07-105-05-1~7

（5）、直通视镜主要外形连接尺寸（0.6MPa）：

Pg=6公斤/厘米2
公称直径Dg	外形尺寸		玻璃板		型号
公称直径Dg	H	L	直径	厚度	型号
25X32	260	234	95	15	HGS 07-106-01-1~7
4050	320	278	140	20	HGS 07-106-02-1~7
5060	320	278	140	20	HGS 07-106-03-1~7
65X80	360	308	165	20	HGS 07-106-04-1~7
80100	360	308	165	20	HGS 07-106-05-1~7

（6）、直通视镜主要零部件材料：

壳体材质	碳钢WCB、不锈钢304、321、316、316L
视窗材料	钢化硼硅玻璃	石英玻璃
工作温度（℃）	0~250	0~800
公称压力（MPa）	＜0.6	0.6~2.5
密封件材质	丁腈橡胶、聚四氟乙烯
连接形式	螺纹连接、法兰连接
允许急变温度（℃）	＜60
