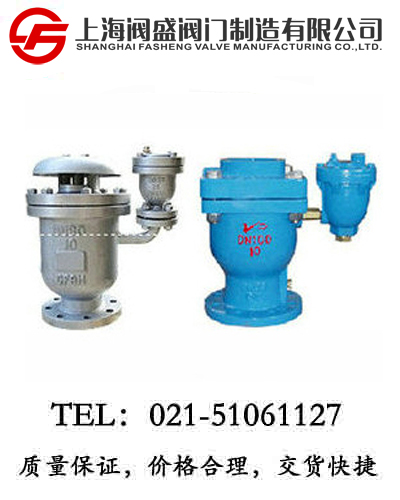

复合式高速排气阀

点击图片查看原图
品 牌: 阀盛阀门
单 价: 面议
起 订:
供货总量:
发货期限: 自买家付款之日起 3 天内发货
所在地: 上海
有效期至: 长期有效
最后更新: 2022-06-06 16:32
浏览次数: 27
询价
公司基本资料信息








产品详细说明


产品名称: 复合式高速排气阀
产品型号: FGP4X、P4X
产品口径: DN50-300mm
产品压力: 1-2.5Mpa
产品材质: 铸铁、铸钢、不锈钢
联系电话: 021-51061127
联系传真: 021-51062214
Email: fashengfamen@126.com
联系人: 陈云非
联系手机: 18217570461
QQ: 203398752
公司名: 上海阀盛阀门制造有限公司
帐号:  03416900040048386
开户行:  农行上海水清南路支行
售后承诺: 质保 年,质量三包:包修、包换、包退。
  详细介绍:
复合式高速排气阀用途:
复合式高速进排气阀安装于有可能高速进排气的地方,充水时高速排除管道中的空气,在管道放空时吸入空气保持排水通畅,管道正常工作时可以不断地排除析出的空气。在有可能产生水锤的时候使空气自动进入,避免产生负压,防止或减缓水锤的危害。

复合式高速排气阀特点:
复合式高速进排气阀可防止浮球在高速气流中被吹起而堵塞排气口,造成排气阀失效。
为防止阀口被吹堵,传统式高速进排气阀在入口设置护筒,使阀门在结构上变得复杂。

复合式高速排气阀三大特点:
1、充水时高速排气,不怕吹堵。
2、放水时高速吸气。
3、压力下微量排气。

复合式高速排气阀原理:
复合式高速进排气阀是利用伯努利理论制造的 种能够在气流下保持全开,当实心水柱上升时,浮球能够马上被浮起并严密封闭排气口的浮球式排气阀。复合式高速排气阀采用特定的浮球直径,使得它产生的气流动力能维持浮球在气流经过时开启(悬浮),实心水柱上升时产生的浮力又能使其浮起,配之入口处以 个合适角度的圆锥体,可做到不管气压多大、气流速度多高,排气口也不会被吹堵。

复合式高速排气阀结构尺寸:
公称
通径
外形尺寸(mm)
法兰尺寸(mm)
长度A
宽度B/L
高度H
外径D
螺栓孔中心圆直径
K
法兰厚 度
C
螺栓孔
n-d
DN50
250
130
260
165
125
19
4-19
DN80
315
170
340
200
160
19
8-19
DN100
413

334
220
180
19
8-19
DN150
580

520
285
240
19
8-23
DN200
668

640
340
295
22
8-23
DN250
770

780
395
350
22
12-23
DN300
850

920
445
400
24.5
12-23
