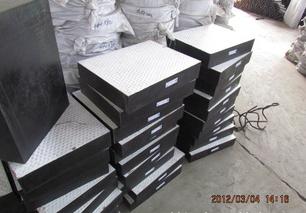

、板式橡胶支座按形状划分：矩形板式橡胶支座、圆形板式橡胶支座、球 圆板式橡胶支座、圆板坡形橡胶支座
二、板式橡胶支座用途：该产品主要适用于公路桥梁、铁路桥梁、城市立交桥。主要功能是将上部的反力可靠地传递给墩台，并同时能完成梁体结构由于制动力、温度、混凝土的收缩徐变及荷载作用等引起的水平位移及梁端的转动。 该产品允许水平力为竖向的10%，允许转角不小于40，摩擦系数0.04－0.06，活动支座水平位移量50mm－250mm，分5 。荷载等 100KN－15000KN。
三、板式橡胶支座特点：
1、球 圆板橡胶支座：球 圆板橡胶支座是改进后的圆形板式橡胶支座。其中间层橡胶和钢板布置与圆形板式橡胶支座完全相同，而在支座顶面用纯橡胶制成球形表面，球面中心橡胶 大厚度为4－13mm，球面边缘15mm，以适应3％到4％纵横坡下，梁与支座接触面的中心趋于圆形板式橡胶支座的中心。梁端反力通过球面表面橡胶逐渐扩散传至下面几层钢板和橡胶层。在橡胶支座底面加 圈直径D=2.5mm的半圆形橡胶圆环，支座受力时 由底部圆环变形压密，调节底面受力状况，以改善或避免支座底面脱空现象的产生，使支座底面受力均匀。
2、坡形支座：能适应各种桥梁的纵横坡。该品种是在圆板橡胶支座的基础上改制成 种楔状坡形支座。斜坡的角度依据桥梁的纵横坡而制造，大大方便了桥梁的设计与施工，并有效的解除了粱、支座、墩台三者之间的脱空现象，与球 圆板支座相比有不受桥梁纵横坡角度限制之优点。
带铅芯橡胶垫块与不带铅芯的区别同规格的橡胶垫(直径相同)，有带铅蕊与不带铅蕊之分，其水平 刚度相 差不多 ，但 带铅 蕊橡 胶 垫 的阻 尼 比为20 ％ ～25 ％，不带 铅蕊橡胶 垫的阻尼 比为 4 ％ ～7 ％ ，相 差约 5 倍 ：同时．带铅蕊橡胶垫比不带铅蕊橡胶垫的起始应力大 6 倍 ～7倍 。因此 ，在 个工程 中．同样 数量 ．同种 规格 的橡胶垫 如果选用适量的带铅蕊的橡 胶垫 ．隔震层 能有效地 吸收水平力 ．在风荷载和小地震作用时使结构不产生水平位移 但是，如果选用带铅蕊橡胶 垫过多 时 ，较 大 的阻 尼使结构 的周 期 比选用铅蕊少的橡胶垫周期减小，加速度增大，结掏位移增大，隔震层水平剪力迅速增加 降低了结构的减震效果。因此 ，选择橡胶 垫的阻尼比是隔震设 计的重要 环
：二、橡胶垫块水平刚度 和阻尼比的选用由压剪实验证 明．橡 胶垫 的水平 等效 刚度 和等效 阻尼 比随着水平位移幅值的增大而衰减 ，不同的剪切位移有不同的等效刚度和等效阻尼比 ，在确定 水平 刚度及阻尼比时 ，位移是未知的，因此，要经过几次的反复迭代才能使其相互匹配。 般验算多遇地震时取剪切变形为 5O ％时的水平刚度和阻尼比，验算罕遇地震时取剪切变彤为 250 ％时的水平刚度和阻尼比。
三、什么是橡胶垫块橡胶垫块是由多层橡胶片硫化粘合而成 种普通橡胶支座产品，这种产品具有足够的竖向刚度，能够将支座上部构造的反力可靠的传递给墩台，支座具有良好的弹性，以应对桥梁的梁端的转动；又有较大的剪切变形能力，以满足上部构造的水平位移。
四、橡胶垫块的布置主要和桥梁的结构形式有关：通常在布置支座时需要考虑以下的基本原则：
