MRDE-500-E-250美国DENISON丹尼逊径向柱塞马达

点击图片查看原图

品牌：	DENISON丹尼逊
单价：	面议
起订：	1 台
供货总量：	100 台
发货期限：	自买家付款之日起 3 天内发货
所在地：	江苏苏州市
有效期至：	长期有效
最后更新：	2023-05-22 11:12
浏览次数：	36

公司基本资料信息

产品详细说明

MRDE-500-E-250美国DENISON丹尼逊径向柱塞马达

美国DENISON丹尼逊径向柱塞马达，或者其他品牌联系我们

锦幕柱塞泵MRD-300 D 150 MRDE 340 D 160 MRD-450 E 225 MRV 450 E 225

苏州柱塞泵MRDE 500 E 250 MRVE 500 E 250 MRD-700 F 340 MRV 700 F 340

液压马达 MRDE 800 F 390 MRVE 800 F 390 MRD-1100 G 500 MRV 1100 G 500

价格优 MRDE1400 G 630 MRVE1400 G 630 MRD-1800 H 900 MRV 1800 H 900

全国包邮 MRDE2100H 1050 MRVE2100H 1050 MRD-2800 I1400 MRV 2800 I1400

进口原装 MRDE3100 I1550 MRVE3100 I1550 MRD-4500L 2250 MRV 4500L 2250

产品详情

丹尼逊M3B系列叶片泵马达
37.1 ml/rev, 210 bar

型號说明 ............................................................................................................................................................. 例 : M3B-036-1N00-B101

1. M3B-036-1N00-B101................................. 系列号

	标准
外泄	M3B
内泄	M3B1

2. M3B-036-1N00-B101.................................... 排量

M3B

009............................................ 9.2 ml/rev

012.......................................... 12.3 ml/rev

018.......................................... 18.5 ml/rev

027.......................................... 27.8 ml/rev

036.......................................... 37.1 ml/rev

3. M3B-036-1N00-B101....................................... 轴

4. M3B-036-1N00-B101.................................... 转向

双向

N

5. M3B-036-1N00-B101.................................... 油口

A & B 油口 : 反面	00
A & B 油口 : 同面 (如上图所示)	01

6. M3B-036-1N00-B101................................. 设计号

7. M3B-036-1N00-B101............................. 密封等

丁晴橡胶：矿物油	1
氟橡胶：矿物油及防火油液	5

8. M3B-036-1N00-B101............................. 油口连接

A & B 油口		螺纹		SAE 4 螺栓 UNC 螺纹
A & B 油口		SAE	BSPP	SAE 4 螺栓 UNC 螺纹
泄漏	SAE	00	-	-
泄漏	BSPP	-	02	01

顺时针： A口进油口逆时针： B口进油口		M3B
	E	33.3
	F	92.0
	G	145.9
	J1 J2	82.55 82.50
	N	106.4
	O	130.0
	ÆP	11.1

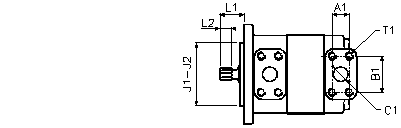

轴		安装尺寸 (mm)
轴		L1	L2	直径	K1 x K2	H1
1	平键无 SAE (Æ22.2)	55.6	31.7	19.050 - 19.000	4.76 x 4.71	21.12
3	花键 SAE-A	31.5	14.9	Class 1 - J498b 16/32 d.p. - 9 牙
4	花键 SAE-B	44.7	25.5	Class 1 - J498b 16/32 d.p. - 13 牙

油口	A & B							泄漏油口
油口	SAE 4 螺栓法兰油口备选 01					螺纹油口		泄漏油口
安装尺寸 (mm)	A1	B1	C1	D1	T1螺纹	备选 00 (SAE)	备选 02 (BSPP)	SAE	BSPP
安装尺寸 (mm)	22.2	47.6	点击打开链接19.0	69.8	3/8” 16 UNC x 19.0	1 1/16” UNF x 19.0	¾” x 19.0	9/16” 18 UNF	3/8”
