智能数据采集终端模拟量输入输出模块DAM-4424简介 :支持4路模拟量输入采集、2路模拟量输出、4路开关量输入输出三种功能。
提供C#，西门子PLC，三菱PLC，欧姆龙PLC，台达PLC，威纶通触摸屏通信实例demo。并提供模块调试助手

DAM模块是全新 代基于嵌入式系统的模块式数据采集器，采用标准DIN35导轨安装方式，现场安装简单，使用灵活；应对各种现场应用。模块配置有RS232接口，方便与PC或PLC通信，模块配置有RS485接口，可单独与PC或PLC通信，也可以与多个485模块组网使用。

DAM-4424是集模拟量输入、模拟量输出与数字量输出于 体的混合型数据采集器，可采集2路单端/差分模拟信号与4路数字量信号，并可以输出2路模拟量信号；模块采用高性能24位AD芯片，测量精度±0.05%。适用于采集工业现场的各种电压和电流信号，现场电压/电流信号控制系统。

DAM-4424采用 进的磁隔离技术，有效保障数据采集的速度、可靠及安全。

DAM-4424是集模拟量输入、模拟量输出与数字量输入于 体的混合型数据采集器，可采集4路单端模拟信号与4路数字量信号，并可以输出2路模拟量信号；模块采用高性能24位AD芯片，测量精度±0.05%。适用于采集工业现场的各种电压/电流信号及数字量/开关量信号，现场电压/电流信号控制系统。

DAM-4424是模拟量输入输出模块，该系列模块可支持4路模拟量输入采集、2路模拟量输出、4路开关量输入输出三种功能。可以采集现场模拟量信号，也可以输出模拟量及开关量信号，通过RS232或者RS485隔离传输至终端，如PC、PLC、工控机、触摸屏等；通过转网模块可将数据传输至云端。该系列产品型号配置如下表：

1.2 模拟量输入输出模块电气参数 Electrical parameter

1.2.1 电源电压：9-30V  DC

1.2.2 功耗：30mA@24V DC  Max

1.2.3 测量精度：±0.1%（忽略信号本身误差）

1.2.4 输出精度：±0.2%

1.2.5 信号输入保护：电流100mA@Max  电压70V DC@Max

1.2.6 工作温度：-40℃到+75℃

1.2.7 工作湿度：-20% 到 +95% 不凝露

1.2.8 隔离耐压：电源3000V，通讯接口1500V

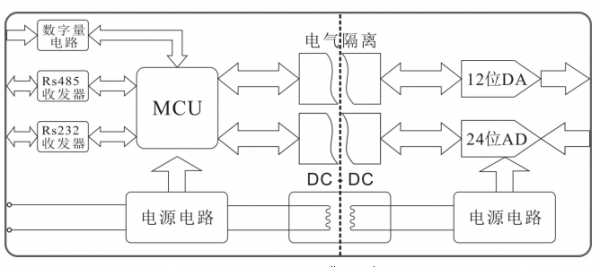

模块工作原理图：

 高精度模拟量输出

DAM-40系列模拟量输出模块，可以独立输出2路模拟量信号；模块采用高性能12位DA芯片，输出精度可达±0.2%。

 输入输出隔离

产品针对工业应用设计：通过DC-DC变换，实现测量电路和主控电路电源隔离；同时控制单元与通讯单元采用光电隔离技术实现电气隔离，达到电源、通讯、采集三端隔离的目的；有效保障数据采集可靠及安全。

 浪涌保护

模块配有瞬态抑制电路，能有效抑制各种浪涌脉冲，保护模块在恶劣的环境下可靠工作。

模拟量输入的接线

 Custom-ASCII数据格式

使用Custom-ASCII命令读取模块数据时模块直接以ASCII码返回转换结果，其单位为量程单位，如：量程是0～20mA，那么返回数据的单位为mA，下面以列表举例说明：

序号	返回数据	通道量程	数据代表采样值
1	+10.000	0～20mA	模拟输入通道输入电流值为+10.000mA
2	+010.00	0～100mV	模拟输入通道输入电压值为+10.00mV
3	+1.5000	0～5V	模拟输入通道输入电压值为+1.5000V
4	+01.500	0～10V	模拟输入通道输入电压值为+1.500V

 Modbus-RTU数据格式

Modbus数据格式为有符号整数二制补码格式，DAM-422X模块配置为24位AD，因此数据有效位数为24位；标准Modbus整型数据为16位（寄存器开始地址00002），我公司为了给用户提供更高精度读取也为用户提供32位整型数据格式（寄存器开始地址02002）,具体参见“MODBUS地址分配”。

1.3 模拟量输入输出模块出厂默认设置 Default settings

出厂默认通讯参数为：地址01H，波特率9600，数据位8，无校验，停止位1；通讯协议默认为自定义ASCII协议，如用户要求modbus-rtu协议，则出厂配置为RTU协议。默认协议可从设备标签上获知。通讯参数可通过诚控电子提供的调试助手配置。

1.5 产品选型表

提供C#，西门子PLC，三菱PLC，欧姆龙PLC，台达PLC，威纶通触摸屏通信实例demo。并提供模块调试助手
