1.1智能数据采集终模拟量输出模块简介 ：
提供C#，西门子PLC，三菱PLC，欧姆龙PLC，台达PLC，威纶通触摸屏通信实例demo。并提供模块调试助手

DAM-DA04是全新 代基于嵌入式系统模拟量输出模块，可以独立输出4路模拟量信号；模块采用高性能12位DA芯片，输出精度可达±0.2%。模块配置有RS232接口，方便与PC或PLC通信；模块配置有RS485接口，可单独与PC或PLC通信，也可以与多个485模块组网使用。

DAM-DA04采用磁隔离技术，有效保障模块输出速度、可靠及安全；适用于各种工业控制现场。
产品特性：

◆嵌入式实时操作系统

◆模拟量输出通道数量：4路

◆DA转换分辨率：12位

◆DA输出精度：±0.2%

◆模拟输出范围：+20mA，+5V，+10V

◆宽供电范围：DC +9～+30V（带防反接）

◆RS485隔离通信

◆地址/波特率可由用户配置

◆支持Custom-ASCII/Modbus RTU协议

◆±15KV ESD保护

◆三端隔离耐压：电源/通信/模拟输入之间≥1500V AC

◆工作温度范围：-40℃～80℃

◆工业 ABS阻燃外壳，标准DIN35导轨

                        功能配置◆

模块型号	DAM-DA04
DA(12bit)	4路
RS232	支持
隔离RS485	支持



DAM-DA04是4通道模拟量输出模块，该模块可用于模拟量信号输出，如4-20mA/0-10V/0-5V等。用于执行器如比例阀，变频器等控制，通过RS232或者RS485与主机通讯，如PC、PLC、工控机、触摸屏等。该系列产品型号配置如下表：

型号	输出类型	通道数	通讯接口
DAM-DA	模拟量	2AO	RS485和RS232
DAM-DA04	模拟量	4AO	RS485和RS232
DAM-DA08	模拟量	8AO	RS485或RS232

1.2 模拟量输出模块电气参数 Electrical parameter

1.2.1 电源电压：9-30V  DC

1.2.2 功耗：30mA@24V DC  Max

1.2.3 输出精度：±0.2%

1.2.4 工作温度：-40℃到+75℃

1.2.5 工作湿度：-20% 到 +95% 不凝露

1.2.6 隔离耐压：电源3000V，通讯接口1500V

1.3 模拟量输出模块出厂默认设置 Default settings

出厂默认通讯参数为：地址01H，波特率9600，数据位8，无校验，停止位1；通讯协议默认为自定义ASCII协议，如用户要求modbus-rtu协议，则出厂配置为RTU协议。默认协议可从设备标签上获知。通讯参数可通过诚控电子提供的调试助手配置。

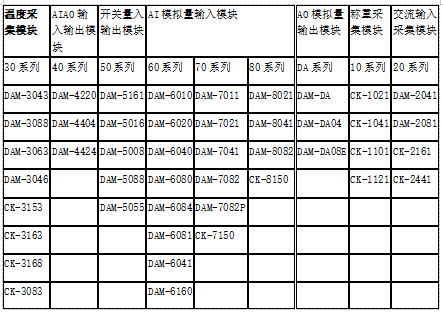

选型表：

 售后保障：

本产品自售出之日起提供两年质保，7x24小时技术服务，凡用户在遵守贮存、运输及使用要求的条件下产品损坏，或产品质量低于技术指标的，免费返厂维修。因违反操作规定和要求而造成产品损坏的，需交纳器件费用和维修费。
