B&R端子排X20TB52电气参数

X20标准12芯端子排，集成安全技术

• 引脚数：12，安全键

• 端子排类型：直插式端子

• 每次接触的推入力：Typ.10 N.

• 电缆类型：仅铜线（无铝线）

• 剥线长度：7至9毫米

• 连接横截面

- 实心线：0.08至2.5mm²/ 28至14 AWG

- 细绞线：0.25至2.5mm²/ 24至14 AWG

- 带线端套管：0.25至1.5mm²/ 24至16 AWG

- 双线端套管： 大2x0.75mm²

• 触点之间的距离

- 左 - 右：4.2毫米

- 上 - 下：10.96毫米

• 额定电压：48 VAC

• 大电压：48 VAC

• 额定电流：10 A /触点

• 接触电阻：≤5mΩ

• Number of pins：12, safety-keyed

• Type of terminal block：Push-in terminal

• Push-in force per contact：Typ. 10 N

• Cable type：only copper wires (no aluminum wires!)

• Wire stripping length：7 to 9 mm

• Connection cross section

- Solid wires：0.08 to 2.5 mm² / 28 to 14 AWG

- Fine-stranded wires：0.25 to 2.5 mm² / 24 to 14 AWG

- With wire end sleeves：0.25 to 1.5 mm² / 24 to 16 AWG

- With double wire end sleeves：Up to 2x 0.75 mm²

• Distance between contacts

- Left - Right：4.2 mm

- Above - Below：10.96 mm

• Nominal voltage：48 VAC

• Max. voltage：48 VAC

• Nominal current：10 A / contact

• Contact resistance：≤5 mΩ

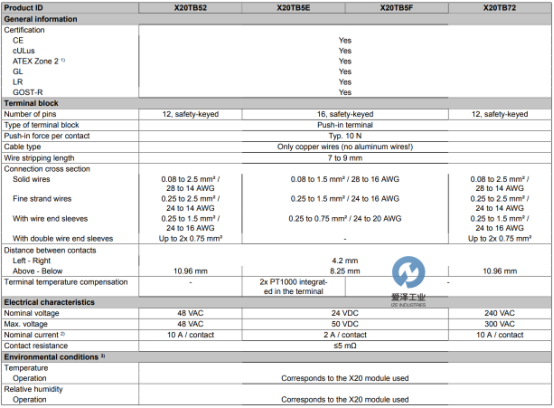

B&R端子排X20TB系列选型介绍

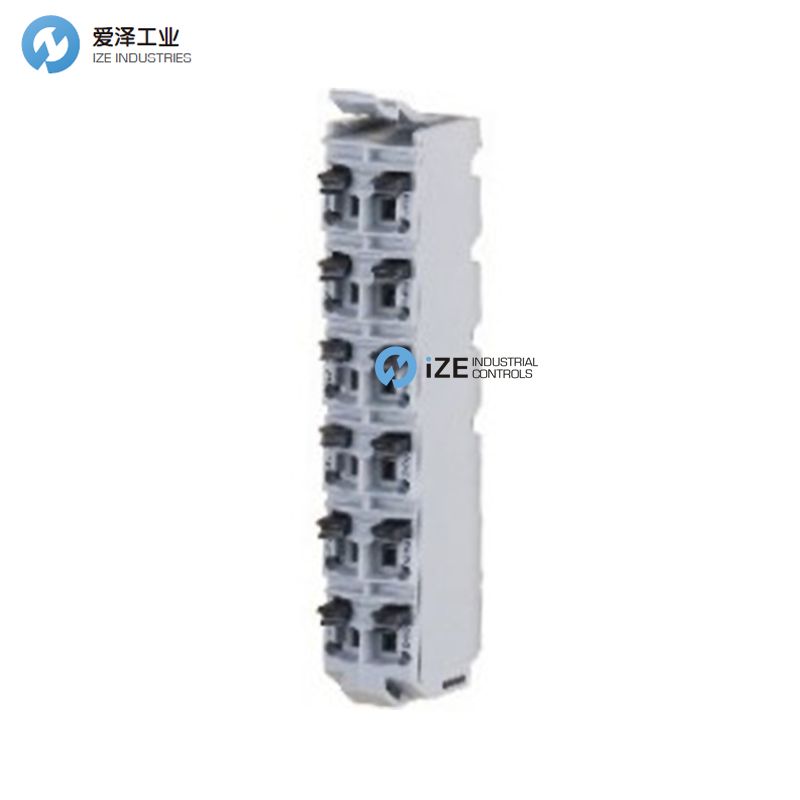

B&R端子排X20TB52

爱泽工业(IZE INDUSTRIES)特价经销、常用备件B&R端子排型号：

B&R端子排X20TB52

B&R端子排X20TB5E

B&R端子排X20TB5F

B&R端子排X20TB72

爱泽工业成立于2010年，定位于向 进制造工业提供高端制造技术和设备。代理经营 进的电气自动化、机械与传动、流体控制、仪器仪表、工具等产品。作为电气，液压以及气动解决方案的合作伙伴，我们利用我们的 协作团队，为客户提供 进解决方案，市场知识以及相关增值服务来帮助优化客户的工作效率，提高可靠性和安全性，致力于成为工业产品和解决方案的优质渠道。

如果有任何关于B&R端子排X20TB52的疑问，请随时与我们沟通（021-31006702）。我们将尽全力解决您的问题。

有关B&R端子排X20TB52更详细的信息或者购买奥地利B&R相关产品，请致电爱泽工业。

If you have any question, please feel free to dial 0086-21-3100 6702 or browse our website: www.ize-industries.com.

B&R端子排X20TB52电气参数及X20TB系列选型参数
