大口径低温短轴截止阀采用法兰式短轴结构，主要用于乙烯，液化天然气等化工装置上，天然气LPG LNG储罐，接收基地及卫星站，空分设备、石油、化工尾气分离设备、液氧、液氮、液氢、二氧化碳低温贮槽及槽车、变压吸附制氧等工况的管路系统，具有开关灵活，密封可靠的特点。若需了解更多信息，请浏览上海怡凌低温截止阀官方网站www.yilingfamen.com

规格参数

公称压力：1.6、2.5、4.0Mpa

公称通径：65mm-150mm
适用介质：氧气、氮气、氩气、二氧化碳、LNG、惰性气体等

适用温度：-196℃~+80℃

连接形式：法兰 （阀门结构长度、尺寸及法兰尺寸可定制）

注意事项：氧气禁油

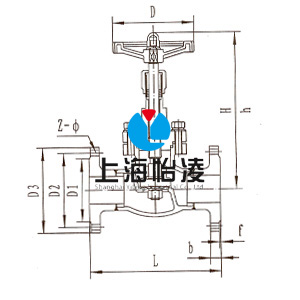

产品图纸（尺寸表请来电索取，可特殊定制）

结构及材料

材料选择：

1.阀体、阀盖采用：LCB（-46℃）、LC3（-101℃）、CF8（304）（-196℃)、-253℃。

2.阀芯：不锈钢堆焊钴基硬质合金。

3.阀座：不锈钢堆焊钴基硬质合金。

结构特点：

1.低温球阀、低温闸阀、低温截止阀采用长颈结构，以保护填料。

2.阀座形式：阀座采用焊接结构，密封面堆焊钴基硬质合金，保证阀门的密封性能。

订货须知

请您尽量了解口径、压力、使用介质及工况条件，以便我公司提供更准确、更有针对性的服务。大口径低温短轴截止阀产品电子样本所涵盖的参数表、性能表、尺寸表、图片、文字描述等信息，仅为上海怡凌大口径低温短轴截止阀说明书的 部分，供选型参考之用。详细说明书以及CAD图纸、CAXA图纸、SW三维图等请来电索取。由于编辑水平有限，错误和不妥之处在所难免，真诚希望您批评指正。
