功能

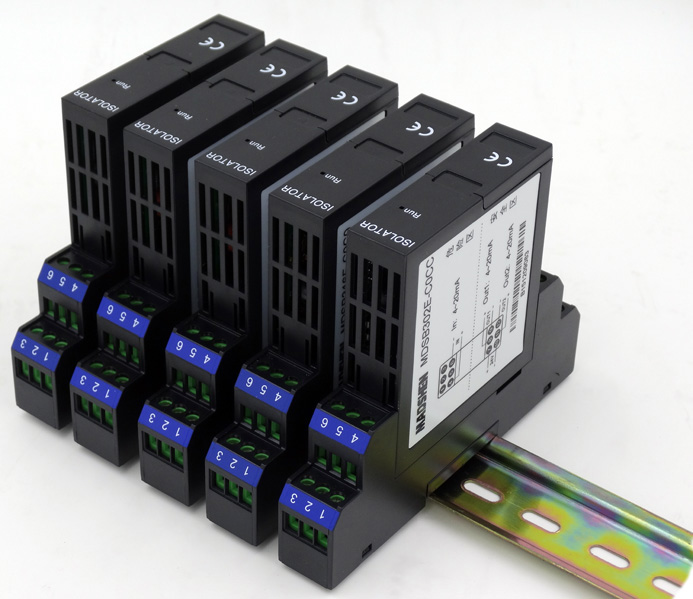

MDSB314E热电阻信号隔离式安全栅 接收危险场所的3线制Pt100、Cu50、Cu100、Pt50或其他类型的热电阻信号，经过隔离后输出，输出可接线为2线制或3线制或4线制。可选1入1出。。隔离栅限制从本安端子窜入危险场所的能量，从而确保系统本安防爆。

型号规格

防爆技术指标

防爆标志：[Exia Ga]ⅡC

认证参数：（端子1/4、1/6、4/6间）

Um=250V    Uo=6.6V     Io=68mA

Po=113mW   Co=5μF     Lo=5mH

产品特点：

输入、输出、电源三方完全隔离，抗干扰能力强

精度高，线性度高，长期运行稳定性高

模块化设计，体积小，功耗低，适合密集安装

结构合理，插拔轻松，安装、拆卸、维护更为方便简单

技术指标

工作电源：24VDC±10%

功    耗：≤0.6W

输入信号：热电阻信号，40~400Ω，危险区

激励电流：0.5~5mA

引线电阻：每条线 大允许20Ω

输出信号：热电阻信号，40~400Ω，安全区

转换精度：±0.5Ω( 大误差)

温度漂移：±0.05Ω/℃( 大漂移)

缘强度：输入/输出/电源，≥1500VAC（1min）

          本安/非本安，≥1500VAC（1min）

缘电阻：输入/输出/电源，≥100MΩ（500VDC）

备注：安全栅到热电阻之间的连线必须使用同种导线且长度 致，导线电阻值不 致将增大测量误差。

选型资料详情请下载：MDSB314E热电阻信号隔离栅
