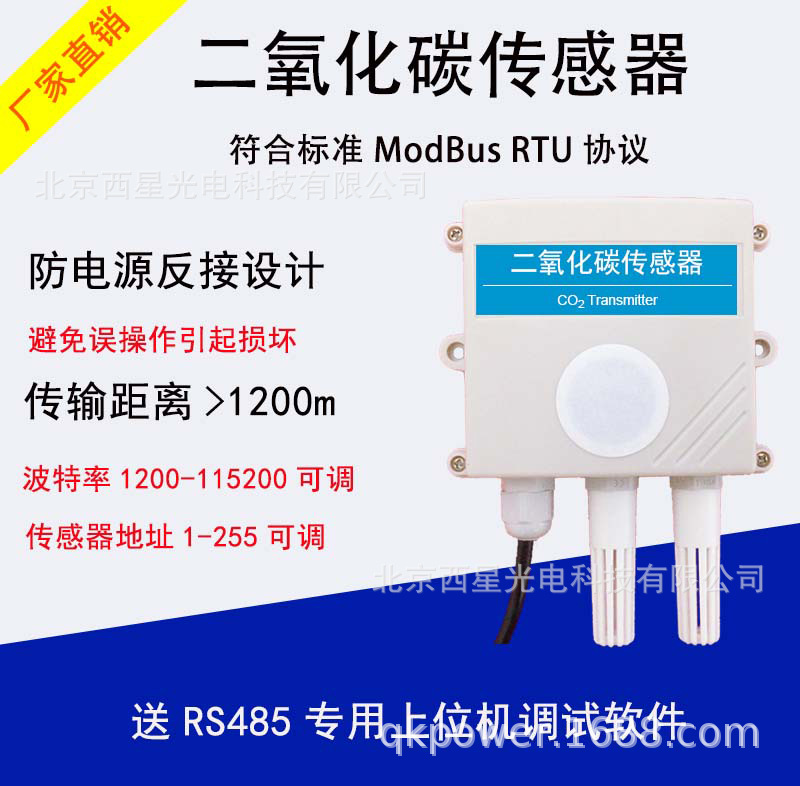

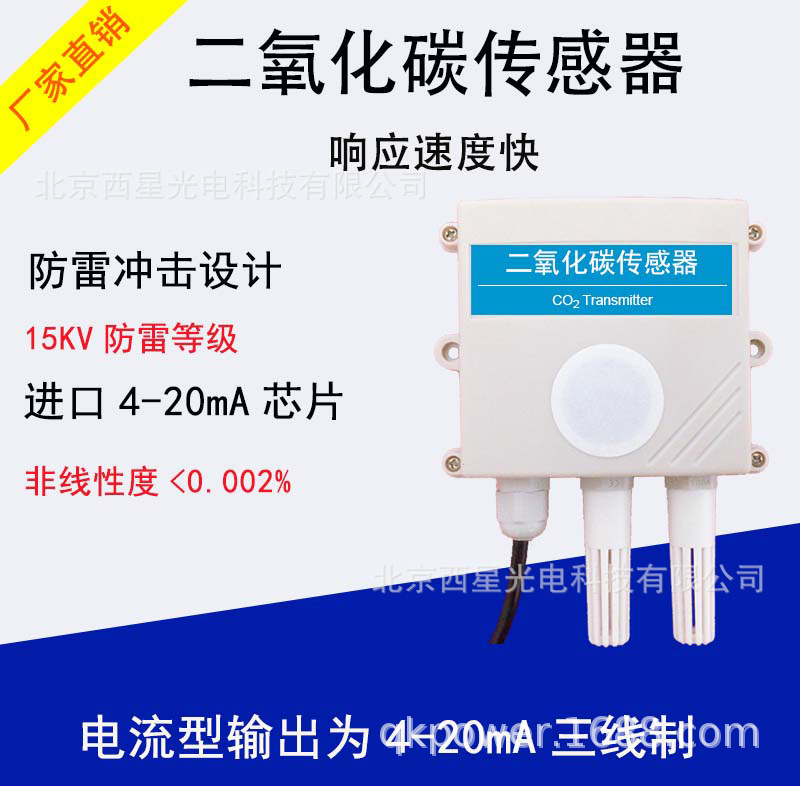

广泛适用于室内外环境二氧化碳浓度监测，广泛用于农业大棚，花卉培养等需要二氧化碳浓度监测的场合。本产品采用高灵敏度的气体检测探头，具有测量范围宽、线形度好、信号稳定，精度高等特点。信号输出4-20mA/0-5V-0-10V/RS485（标准的modbus协议）出厂可选，485型协议内容开放，支持二次开发，485型信号传输距离可达2000米。设备型号分为单CO2与CO2温湿度 体两种，下单前请客户根据实际需求选型。

     例如量程0~+5000ppm，4~20mA输出，当输出信号为12mA时，计算当前二氧化碳浓度。此二氧化碳浓度量程的跨度为5000ppm，用16mA电流信号来表达，5000ppm/16mA=312.5ppm/mA，即电流1mA代表二氧化碳浓度变化312.5ppm.测量值12mA-4mA=8mA.8mA*312.5ppm/mA=2500ppm。当前二氧化碳浓度为2500ppm。

（2）电压型输出信号转换计算

      例如量程0~+5000ppm，0-10V输出，当输出信号为5V时，计算当前二氧化碳浓度。此二氧化碳浓度量程的跨度为5000ppm，用10V电压信号来表达，5000ppm/10V=500ppm/V，即电压1V代表二氧化碳浓度变化500ppm.测量值5V-0V=5V.5V*500ppm/V=2500ppm。当前二氧化碳浓度为2500ppm。

西星科技二氧化碳传感器使用手册（RS485）

、 产品简介

1. 1. 产品概述

本产品采用 线品牌二氧化碳气体传感器探头,运用非色散激光红外原理,对空气中的二氧化碳浓度进行测量，具有很好的气体选择性和无氧气依耐性。该传感器将成熟的红外激光气体检测技术和精密光路设计相结合，同时自带温度补偿功能，灵敏度高，线性度好，使用寿命长。

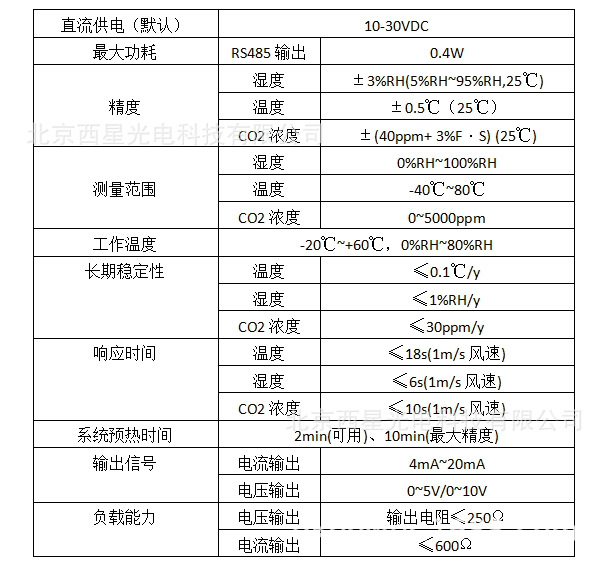

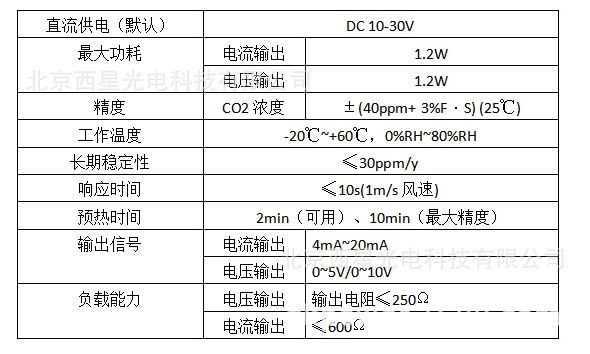

1. 2. 产品参数

二、 硬件接法

传感器引出红黑黄绿4根线，红线接电源，黑线接地GND，白线接485-A，黄线接485-B。

传感器默认供电12V-24V，特殊需求可以定制。

三、 通信协议

1. 1. 出厂默认配置

备注：以上仅为出厂默认设置，其中设备地址01-255，波特率1200-115200可随客户需要自主更改。

1. 2. 通信格式

传感器遵循标准ModBus RTU协议，传感器读数保存在保持寄存器中，功能码为03。

上位机读取传感器数据问询帧格式：

例：如上位机下发数据帧为 01 03 00 02 00 01 25 CA （16进制）

01为设备出厂默认地址001，

03为RS485功能码-读取保持寄存器，

00 02为要读取的寄存器起始地址-002，

00 01为要读取的寄存器个数-1个，

25为16位CRC低位，

CA为16位CRC高位。

下位机设备应答上位机，返回传感器数据应答帧格式：

N为读取的存储传感器数据的寄存器的个数。

例：如下位机返回的数据帧为：01 03 02 05 DC BA 8D （16进制）

01为返回数据帧所属的设备地址-001，

03为RS485功能码-读取保持寄存器，

02为传感器数据字节数-2个，

05 DC为传感器数据-转换为10进制为1500，

BA为16位CRC低位，

8D为16位CRC高位。
