、概述

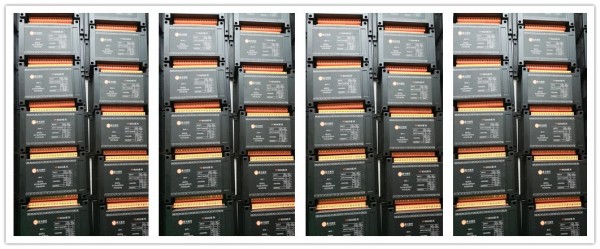

YF8010系列交流12路电流采集模块采用进口高性能芯片，以高速处理器为核心的数字式数据采集模块。产品可测量12路交流0～10A电流的真有效值。其它特殊信号可以定制。产品带有 路RS485接口，标准MODBUS-RTU协议，兼容于各种RS485模块和多种组态软件PLC触摸屏等，作为PLC的扩展模块可与其它厂家的控制模块挂在同 RS485总线上，以地址码区分，便于计算机编程开发。产品使用 进的SMT工艺生产，性能稳定可靠广泛应用于各种工业测控系统，性价比非常高。可以与所有RS485接口设备连接,兼容各大组态软件和MCGS施耐德等工业触摸屏。配置简单,维护便利,性能稳定,产品广泛应用于各种工业控制与测量系统中。
二、技术参数
|
项目 |
参数 |
|
电流输入 |
12路AC:1A 、5A 、10A （订货时注明:默认5AAC） |
|
频率50±5Hz 自配****/5互感器测量更大电流 |
|
|
测量精度 |
0.2 %FS |
|
工作电源 |
9～24VDC 带反接保护 |
|
产品功耗 |
≤20 mA 24VDC时 |
|
信号处理 |
16bit AD 真有效值 |
|
采样速率 |
3000 次/S |
|
测量周期 |
0.1S/通道循环测量 |
|
允许过载 |
1.2 倍量程可正确测量；过载2倍量程输入1s 不损坏 |
|
电压隔离 |
电压输入与通讯输出之间隔离，隔离电压1500VDC |
|
通讯接口 |
RS-485二线接口 ±15KV ESD保护 |
|
通讯协议 |
标准MODBUS-RTU协议，兼容PLC,HMI、各组态软件应用。 |
|
通讯地址 |
可软件或命令自由设定， 默认1# |
|
通讯速率 |
可软件或命令自由设定， 默认9600bps |
|
传输距离 |
波特率为9600bps时 ≤1200M |
|
外形尺寸 |
长*宽*高 145mm*90mm*72mm |
西安盈沣测控技术有限公司位于西安高新技术产业开发区，公司主要针对电力领域测控产品、仪器仪表的研发、生产、销售。主要产品有：电量采集模块，多路电参数采集单元，模拟量输入输出模块，开关量输入输出模块，电压电流转换模块，多路电流采集模块，RS485隔离中继器，信号隔离器，电力仪表，等电力测量和控制产品。
