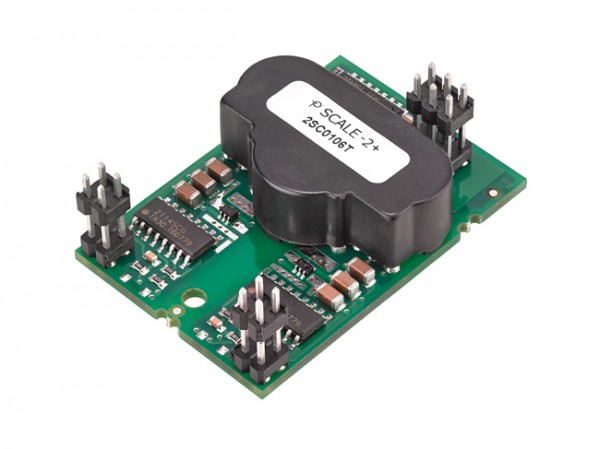

双通道SCALE™-2+驱动核心
新的SCALE™-2+技术， 高集成 别
对于37至110 kVA的逆变器设计
集成短路软关机功能
本产品有保形涂层
应用
主要好处
经济高效的高性能替代光耦解决方案，具有安全隔离和无参数退化。本产品有保形涂层。
说明
双通道栅 驱动核心2SC0106T配备了新的SCALE™-2+芯片组，是 款高性能的双通道IGBT/MOSFET栅 驱动核心，适用于37kw至110kw功率范围内的1200伏IGBT。2SC0106T驱动600 V至1200 V IGBT，集电 电流高达450 A，开关频率高达50 kHz。新的SCALE™-2+技术允许在发生短路时实现软关机（SSD），而不需要额外的组件。这在低杂散电感的应用中尤其有益，在这种应用中，完全 进的有源箝位（ 种由概念发明的在任何情况下以受控方式关闭igbt或mosfet的方法）可能都是不必要的。 UL508C的UL认证为E321757，UL60950-1的UL认证为E346491。
主要特点
SCALE™-2+芯片组
本产品有保形涂层
用于2毫米印刷电路板（2.54毫米；3.1毫米；5.84毫米）的新引脚长度
手焊、波峰焊和选择性焊接工艺用新别针
全无铅
全部采用EMC改进的技术
100%向下兼容
高达1200 V的双通道驱动核心
A门 电流，+15 V/-8 V
85°C时每通道1 W
车载电源
高可靠性（减少部件数量） 隔离技术
局部放电试验隔离技术
延迟时间<100 ns，高达50 kHz
符合IEC 61800-5-1和IEC 60664-1的隔离协调
UL认可组件
-20°C至+85°C（105°C降额）
符合RoHS
手焊、波峰焊和选择性焊接工艺用新别针
电气和机械性能无变化
有保形涂层
2SC0106T2A1-12.pdf
