满足标准:
GB1408-2006 缘材料电气强度试验方法
GB/T1695-2005 硫化橡胶工频电压击穿强度和耐电压强度试验
GB/T3333 电缆纸工频电压击穿试验方法
HG/T 3330 缘漆漆膜击穿强度测定法
GB12656 电容器纸工频电压击穿试验方法
ASTM D149 固体电 缘材料在工业电源频率下的介电击穿电压和介电强度的试验方法.
IEC 60243-1 缘材料电气强度试验方法.
此设备软件外观由专业的美工设计:
人员管理:可添加多人同时使用此软件 不同人员设定不同密码 交叉使用互不干扰 (如 人使用可删除设定密码 直接进入软件)
参数管理:高压保护可选、 耐压时间可选、 梯度步进可选 、漏电流和过压可选、灵敏的漏电压可选、漏电可选 、升压速度可自由设定(0-5kv 无 环入)试验结果可选 异地操作选定 、人机分离选定等
结果调取:试验结果保存调取 、人员选定调去 、试验结果可根据客户要求操作整理 、支持5次以上彩线对比、自动整取添加试验数据。
产品优势:
西门子cpu中央单元处理器是目前采集精度 高 稳定的采集系统
无线蓝牙控制摆脱距离困扰人机分离使用更加方便。
双向电压电流干扰抑制技术
淘汰老软件的频繁死机 精度差 危险性高升 新软件 带自检功能 和预警提示功能 更增加电流电压双向判断支持无线安全控制!
电压击穿试验仪采用计算机控制,通过人机对话方式,完成对 缘介质材料的工频电压击穿,工频耐压试验。适用于对固体 缘材料(如: 缘漆、树脂和胶、浸渍纤维制品、层压制品、云母及其制品、塑料、薄膜复合制品、陶瓷和玻璃等)在工频电压下击穿电压,击穿强度和耐电压的测试。仪器对实验过程中的各种数据快速、准确地进行采集、处理、存取、显示、打印。

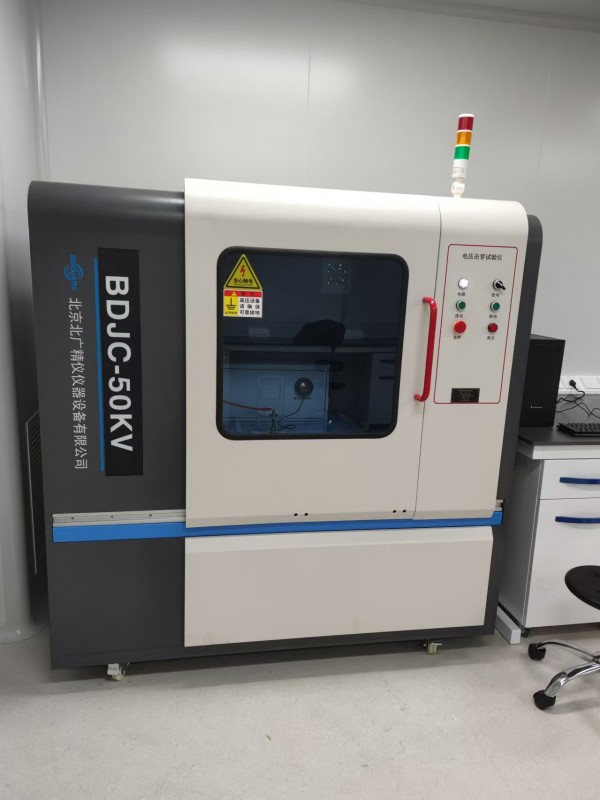

Bdjc-50kv voltage breakdown tester is controlled by computer, and the power frequency voltage breakdown and power frequency voltage withstand test of insulating materials are completed through man-machine dialogue. It is applicable to the test of breakdown voltage, breakdown strength and voltage resistance of solid insulating materials (such as insulating paint, resin and glue, impregnated fiber products, laminated products, mica and its products, plastics, film composite products, ceramics and glass, etc.) under power frequency voltage. The instrument collects, processes, accesses, displays and prints all kinds of data in the process of experiment quickly and accurately.
主要适用于固体 缘材料,液体 缘材料的击穿强度。
同时测得工频交流电压与直流电压的击穿强度和耐压强度的测试 可设定梯度耐压的试验 使梯度时间自由调整。
技术要求:
01、输入电压: 交流 220 V
02、输出电压: 交流 0--50KV ;
直流 0—50kv
03、电器容量:3KVA
04、高压分 :0—50KV,(全程可调)
05、升压速率:0.01KV/s-5kv/s 可调
(备注:满足标准要求并可以根据用户需求设定不同的升压速率)
06、试验方式:
直流试验:1、匀速升压 2、梯度升压 3、耐压试验
交流试验:1、匀速升压 2、梯度升压 3、耐压试验
07、试验介质:空气,
08、安装灵敏度较高的过电流保护装置保证试样击穿时在0.05S内切断电源。
09、仪器配备 进的故障报警系统 避免用户操作故障仪器发生危险。(上位机报警和下位机报警、和零电压报警。)
10、支持软件共享不同电脑蓝牙异地操作要求。
11、电压试验精度:≦1%
12、试验电压连续可调: 0--50KV。
13、电流可采集到mA 并且实现实时采集。
14、可选择出具国家 计量单位校准证书或出具客户指定计量单位的证书
15、电源:220v±10%的单相交流电压和50Hz±1%的频率
16、电流电压稳定度:外界电压波动10% (可选配我司配到电压保护器 额定波动电压30%)
17、升压装置:采用 进的无触点原件匀速升压淘汰前款机械调压
18、耐压时间:0-7H保持相对电压 (软件设定)
19、耐压式样:固体;液体。
20、带有方便拆装的油浴槽(可根据客户需要,也可不要油浴槽)
21、机箱材质:整体喷塑
22、支持人机分离异地操作 开创国内控制机器新篇章 (无线蓝牙控制 )
23、控制方式:无线蓝牙控制
24、通讯方式:采用全国 *技术无线蓝牙控制,支持 232/USB/亚太区域网络端口
25、击穿判断方式:高电压判断、漏电流判断。
26、检测方式:自动巡航检测
27、使用条件:环境温度:(23±2)℃ 环境湿度:(50±5)%
高压验仪采用计算机控制,通过人机对话方式,完成对*缘介质材料的工频电压击穿,工频耐压试验。适用于对固体*缘材料(如:*缘漆、树脂和胶、浸渍纤维制品、层压制品、云母及其制品、塑料、薄膜复合制品、陶瓷和玻璃等)在工频电压下击穿电压,击穿强度和耐电压的测试。
固体执行标准 液体执行标准
GB1408-2016 固体*缘材料电气强度试验方法 GB/T 507-2002*缘油击穿电压测定法
GB/T1695-2005硫化橡胶工频电压击穿强度和耐电压的测定方法 DL429.9-91 *缘油介电强度测定法
GB/T3333电缆纸工频击穿电压试验方法
HG/T 3330*缘漆漆膜击穿强度测定法
GB12656电容器纸工频击穿电压测定法
ASTM D149.美标电压击穿试验方法
产品优势
西门子cpu中央单元处理器采集精度*高*稳定
无线控制摆脱距离困扰人机分离使用更加方便。国内独有 更好的保护人员的安全性
双向电压电流干扰抑制技术 防止击穿时刻电流干扰导致的失控危险和烧坏通讯端口
新软件 带自检功能 和预警提示功能增加电流电压双向判断支持无线安全控制 *般厂家只能靠电压检测
内设漏电防护网 电弧自动卸压
C++*新控制程序 结果更精准
优于其他厂家只能做固体 我司试验机可以做固体也可以做液体同行
内置熔断保护器、和漏电保护器 过流或过载可有效烧断熔断器保护仪器控制和高压部分且更换方便
试验结果自动筛选可选择性保留
远程维护报警 售后更方便
试验结果数据无限储存
软件支持无线云端协议上传可*三方编辑
满足数据采集的要求,用于该项目所涉及设备的相关数据信息采集及显示。
该平台向卖方开放,软件部分如有上位机系统,备标准通讯接口,如:OPC DC/UA.Webservice,Webapl硬件接口:硬件通讯接口支持如TCP/IP,电子协议101.104等规约。物理接口应支持:COM,TCP,UDP,GPRS,编程口、USB等多种链路。系统提供中间数据库标准数据对接 数据库可无限储存实验数据不丢失!
出厂校准界面
试验界面
历史查询界面
试验参数界面:
软件功能介绍:
软件平台:WINDOWS窗口操作平台,界面直观,便于操作
曲线显示:在实验过程中可以动态显示试验曲线
数据导出:可以对试验结果导入EXCEL表格
实验报告:可以人为设置报告名称,并对实验报告进行打印
试验方式:可以根据需求对直流试验和交流试验进行灵活选择
试验方法:可以根据需求自行选择击穿电压、耐压试验、梯度试验
参数设置:可以根据不同的试验方式及试验方法灵活设置所需的不同参数值
试样设置:可对不同标准的试样参数灵活设置
