1. 概述
　　GKYWG-60伺服液位计是河北光科测控设备有限公司结合国外产品研制成的以微电子技术及伺服电机驱动技术测量液位界位的高精度测量仪表。它可对被测介质进行液位、界位、密度的常规精确测量与信号传递，同时还具有对温度进行传递等功能，可以满足储罐存量管理、损耗控制成本节省和安全操作等。GKYWG-60伺服液位计为防爆设计，并且具有可拓展性强。可广泛应用于多种易燃易爆场所，是石油石化、电力、医药、食品等领域中储罐液位测量的理想选择。
　　2. 可拓展性

        单台伺服液位计：可以实现实时油罐的液位、界位测量显示及远传显示。
　　伺服液位计加配多点温度计：可以实现现场油罐的液位、界位、不同点位高度的温度测量。
　　液位加配多点温度计加配罐旁显示仪：可以实现现场油罐各个高度不同点位的液位、界位、温度测量并现场显示。

       伺服液位计（伺服液位仪）分类：

       经济型伺服液位计

       高精度型伺服液位计

       高压型伺服液位计

      （4-20MA信号)伺服液位计

       总线485型伺服液位计

       可选供电型伺服液位计

       双供电型伺服液位计

       3. 产品特点
　　安装简单，模块化设计，测量精度高，适应环境温度强，适用面广
　　通讯：HART（4-20mA）协议  ，  MODBUS（RS 485）
　　多功能，可测量液位、界面、密度多点温度、。
　　操作简单，带自诊断功能（中英菜单LCD超清背光液晶）
　　产品具有防雷抗干扰功能。
　　罐低沉积物和液体表面泡沫不影响测量精度。
　　免维护、高可靠性。
　　4. 技术参数
　　测量范围：0-50米
　　环境温度：-40~+70℃，
　　介质温度：小于200℃．
　　工作压力：<8.0MPa
　　使用电压：DC24V．(可选AC220V)
　　平均功耗：小于15W．
　　各输出接点的容量：AC5A／250V．
　　四线制：两线为电源接口螺纹M20X1.5
　　输出信号：模拟量4~20mADC．数字量HART1200波特移频键控（可选）
　　精度：液面±1mm  ±0.75mm  ±0.1mm
　　示值分辨率：1mm．
　　相对湿度：95％．
　　测量材质：电子腔室，铸铝
　　轮鼓腔：SUS316不锈钢(也可根据用户要求选择)
　　接液材质：SUS316不锈钢(也可根据用户要求选择)
　　接口法兰标准：ANSI 150LB RF 80mm（3"） (也可根据用户要求选择)
　　防爆等 ：Exd IIB+H2T6Gb
　　防护等 ：IP67
　　关联设备：本安防爆场合需配安全栅

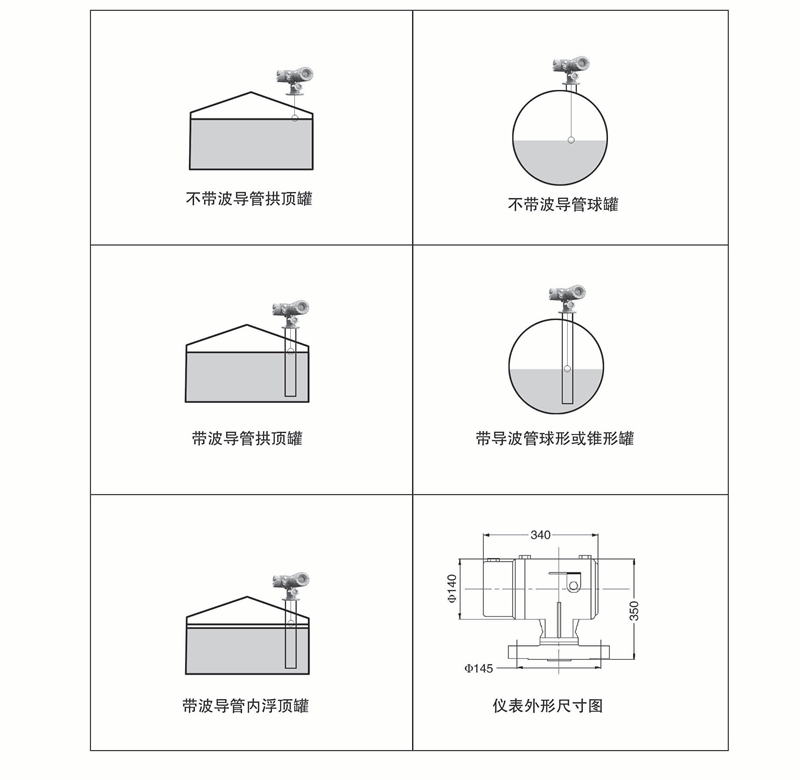

　　5. 产品及安装形式
　　GKYWG-60伺服液位计的浮子在储罐中升降移动会受到液体的扰动和冲击，因此为了保证测量的平稳和准确建议加装导向管。

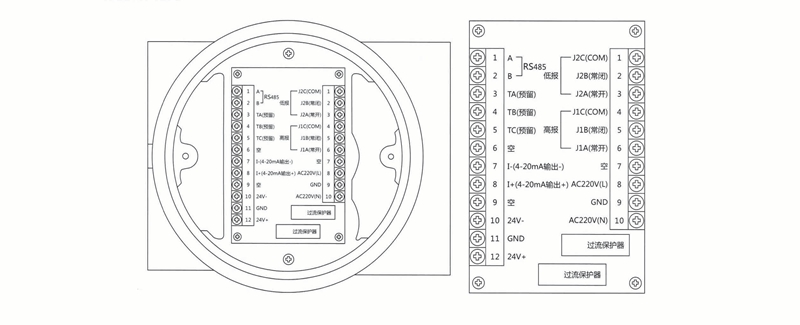

　　6. 电气连接

　　7.拓展功能
　　7.1　GKYWG-60X罐旁指示器
　　GKYWG-60X罐旁指示器是GKYWG-60伺服液位计罐旁（罐下）指示控制器。GKYWG-60X罐旁指示器可对GKYWG-60伺服液位计进行远程控制，实现远程测量液位、回收测量浮球。同时可对GKYWG-60W多点温度计测得温度显示变送。GKYWG-60X罐旁指示器能实时显示GKYWG-60伺服液位计测量出的液位，是因为GKYWG-60X罐旁指示器采用了基于RS485的数字通讯，实现了数据的实时传输。伺服液位计罐旁指示器设有两个磁性按键，使用磁笔点按磁性按键，GKYWG-60X罐旁指示器发出相应的信号，实现远程控制。防爆等 Exd IIB+H2T6Gb。
　　7.2特性：
　　液位测量精度：±1mm
　　有防爆内置键盘，使用磁性按钮元件可在高防爆要求下使用：
　　具有自诊断功能，高可靠性 ；
　　方便的中文设置菜单及多参数显示
　　采用背光LCD超清晰液晶显示器
　　7.3 GKYWG-60W多点温度计
　　由于储存在大型储罐中产品的体积庞大，特性不 ，储罐内产品的温度是不 致的。用单点温度测量作为产品平均温度来计算会造成很大的误差。以此研发的 GKYWG-60W 多点温度计能够提供液位下多点温度和液位上多点温度的测量，通过这些温度点的测量值，可以计算液位下平均温度、液位上平均温度、罐内平均温度，为准确计算液体质量提供依据。
　　GKYWG-60W适用于各种液体介质-50℃～125℃温度范围，温度点数和长度可以根据用户需求订制。GKYWG-60W型多点温度计的防爆形式为隔爆型，可以在多种易燃易爆场合可靠运行。适用于石油、化工、冶金、电力、国防等部门的多种液体储罐的温度检测。
　　7.4特性：
　　可以测量1～15单点温度、液位下平均温度、液位上平均温度、罐内平均温度；
　　采用RS-485总线输出，可以和计算机组网通讯；
　　计算机可直接读取温度信号并具有参数设置功能；
　　采用MODBUS通讯协议， RTU协议；
　　可以定制成用户所需要的长度；
　　温度点分布可以按用户的要求设置；

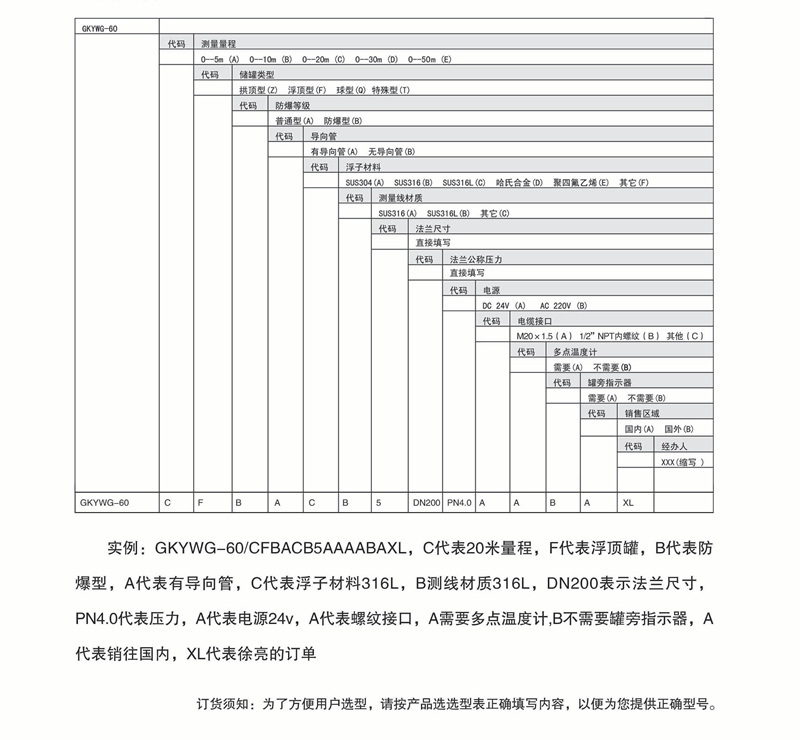

　　8．选型表
