1.概述
　　GKYWG-63投入式液位计采用军工的扩散硅压阻式压力传感器作为测量元件，经过数字的放大处理电路及精密温度补偿，将被测介质的表压转化为标准的电流信号。本品具有防爆性可广泛用于石油、化工、污水处理、恒压供水、机械、冶金、电力军工等领域，并适用于多种液位测量与控制。

        投入式液位计（投入式液位仪）分类：

        经济型投入式液位计

        高精度型投入式液位计

        高压型投入式液位计

       （4-20MA信号)投入式液位计

        总线485型投入式液位计

        可选供电型投入式液位计

         双供电型投入式液位计

　　2.工作原理
　　压力传感器采用压阻式原理，通过硅微机械加工技术制造而成，压力敏感芯片采用原装进口，芯片被封装在 316L 不锈钢外壳内，并灌充硅油，介质压力加在不锈钢隔离膜片上，通过硅油传递到敏感芯片，从而输出 个与压力成线性正比变化的电压信号，经过放大电路的转换，实现两线制 4～20mA 输出。
　　3.功能特点
　　●稳定性好、零位、满度长期稳定性可达0.2％FS/年。在补偿温度0～70℃范围内，温度飘移低于0.2％FS，在整个允许工作温度范围内低于0.5％FS。
　　●可用于测量粘稠、结晶和腐蚀介质。
　　●固态结构，无可动部件，可靠性高。
　　●从风压到水、油都可以进行的测量，不受被测介质质量大小的影响。
　　●安装方便、结构简单、经济耐用。
　　4.技术参数
　　●测量范围：-100KPa～300MPa
　　● 大过载：额定压力的 1.5 倍
　　●压力形式：表压、 压、负压
　　●精度等 ：0.5%  0.2%   0.1%
　　●电源电压：24VDC
　　●负载电阻：≤500Ω
　　●测量介质：液体
　　●长期稳定性：±0.2% FS/年
　　●环境相对湿度度：0～95%
　　●补偿温度：0～80℃
　　●工作温度：40～75℃
　　●外壳：铸铝外壳 探头为不锈钢
　　●压力接口：M20×1.5、G1/2或用户自定
　　●输出4～20mA标准信号
　　●耐低温液晶显示

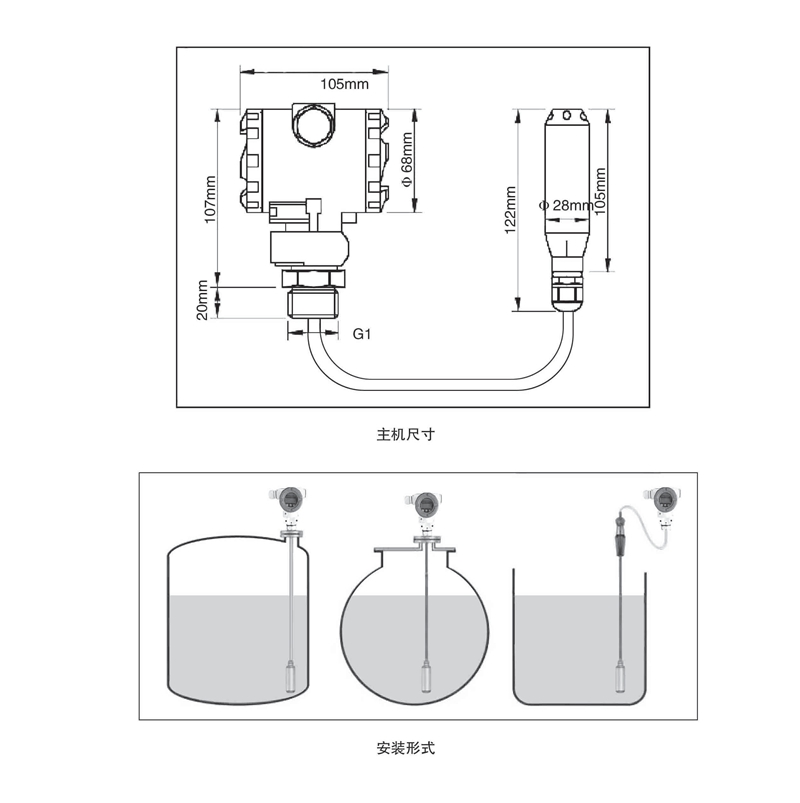

　　5.仪表安装及注意事项

　　安装注意事项
　　●测量范围：-100KPa～300MPa
　　●选择易于操作、维护的地方进行安装。尽量远离振动源、热源的地方安装。
　　●安装投入式液位计时，要缓速放入或退出，严禁强力拉扯电缆或坚硬的物体直接挤压变送器膜片，以免损伤变送器。
　　●投入式液位计的安装方向为垂直向下，在动水中使用时，应注意使变送器感压面水流方向平行。测量介质不能堵塞变送器的引压孔。
　　●变送器在出厂前均已严格标定过，用户无需自行标定。

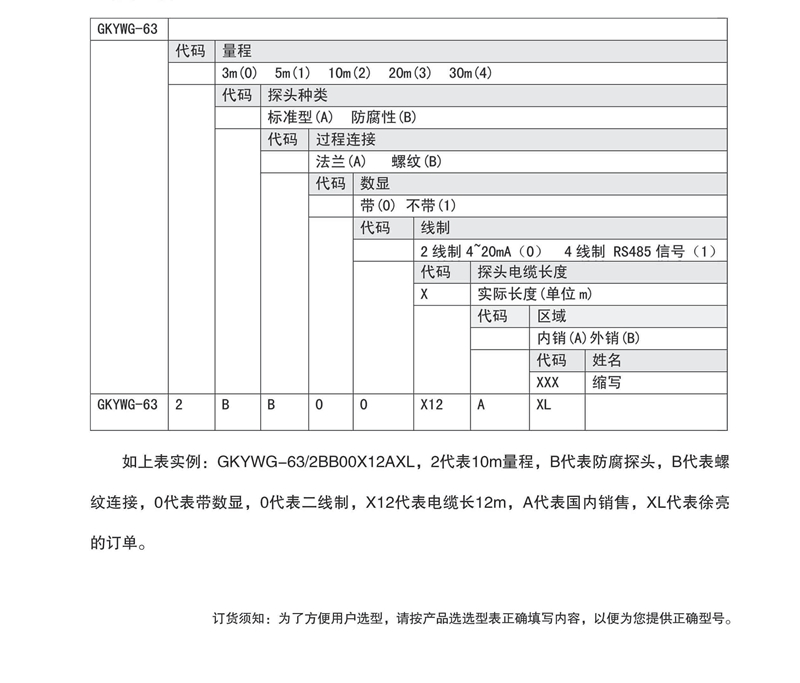

　　6.选型表
